首页  >  产品百科  >  3522390KFT

3522390KFT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 390KΩ ±1% ±100ppm/℃ 2512 贴片安装 6.35mm*3.2mm*1.2mm
供应商型号: N-3522390KFT
供应商: 云汉优选
标准整包数: 2000

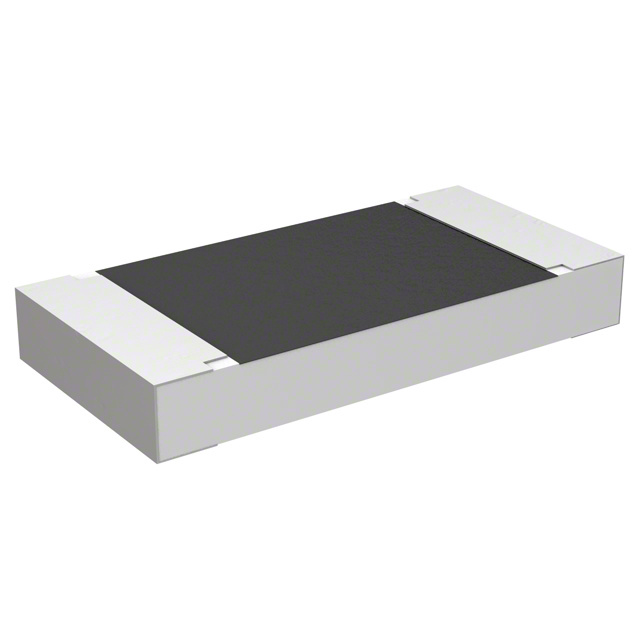

TE CONNECTIVITY 网络阵列电阻 3522390KFT

3522390KFT概述

    3522系列SMD功率电阻技术手册

    产品简介


    3522系列SMD功率电阻是TE Connectivity推出的一款适用于汽车和工业应用的高功率、小型化电阻产品。该产品采用短引脚结构设计,非常适合自动贴装,并具有较高的频率操作性能。该电阻符合AEC-Q200标准,确保了其在恶劣环境下的可靠性和耐用性。主要应用领域包括汽车电子、工业自动化、电源管理和通信设备。

    技术参数


    - 额定功率: 3W(在70°C时)
    - 额定电流: 最大2.5A(跳线状态)
    - 最大过载电流: 10A(跳线状态)
    - 工作电压: 最大250V
    - 最大过载电压: 500V
    - 绝缘耐压: 500V
    - 温度范围: -55°C至+155°C
    - 额定连续工作电压: 根据\( \sqrt{额定功率 \times 电阻值} \) 或最大额定连续工作电压,以两者较低者为准
    - 额定电阻范围: Jumper <50mΩ
    - 阻值精度: ±1%(E96系列),±5%(E24系列)
    - 尺寸: 长宽高分别为6.35mm、3.20mm、1.10mm(参考图)

    产品特点和优势


    - 高功率密度: 3W的功率输出使得该电阻在小型化方面具有显著优势。
    - 良好的散热性能: 短引脚设计有助于改善散热性能,确保在高温环境下稳定运行。
    - 高可靠性: 符合AEC-Q200标准,经过严格测试验证,确保其在恶劣环境下的可靠性。
    - 易于识别: 在电阻上标记阻值,方便识别和操作。
    - 供应方式: 标准供应于7英寸盘上,每盘包含2000个电阻,方便大批量生产使用。

    应用案例和使用建议


    3522系列电阻广泛应用于汽车电子、工业自动化等领域。在使用过程中,应注意以下几点:
    - 散热管理: 若预期电阻将长时间满功率运行,则需要采取措施改善散热,如使用金属基板或增加散热铜垫。
    - 电路板设计: 优化电路板设计可以进一步提高电阻的工作效率和稳定性。
    - 防护措施: 注意存储环境,避免在高腐蚀性气体环境中存放,防止损坏电阻的电气性能。

    兼容性和支持


    - 兼容性: 该电阻与大多数标准PCB制造流程兼容,包括手工焊接和自动贴片机使用。
    - 技术支持: 如需技术支持,可以通过官网联系TE Connectivity获取帮助,包括电话、邮件和在线聊天服务。

    常见问题与解决方案


    1. 问题: 电阻工作时温度过高。
    - 解决办法: 改善散热设计,例如使用金属基板或加大散热铜垫。

    2. 问题: 电阻的阻值标示不清晰。
    - 解决办法: 确保在良好的光线条件下检查阻值标记,或者使用放大镜辅助观察。

    总结和推荐


    3522系列SMD功率电阻凭借其高功率密度、良好的散热性能和高可靠性,在汽车电子和工业自动化领域表现出色。其易于识别、良好的兼容性和丰富的支持服务使其成为同类产品中的佼佼者。总体来看,我们强烈推荐该产品用于需要高功率密度和高可靠性的应用场景。

3522390KFT参数

参数
电阻值 390KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 6.35mm*3.2mm*1.2mm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

3522390KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3522390KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 3522390KFT 3522390KFT数据手册

3522390KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2883 ¥ 2.4507
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4901.4
直接购买
加入购物车
