640911-1

厂牌: TE CONNECTIVITY

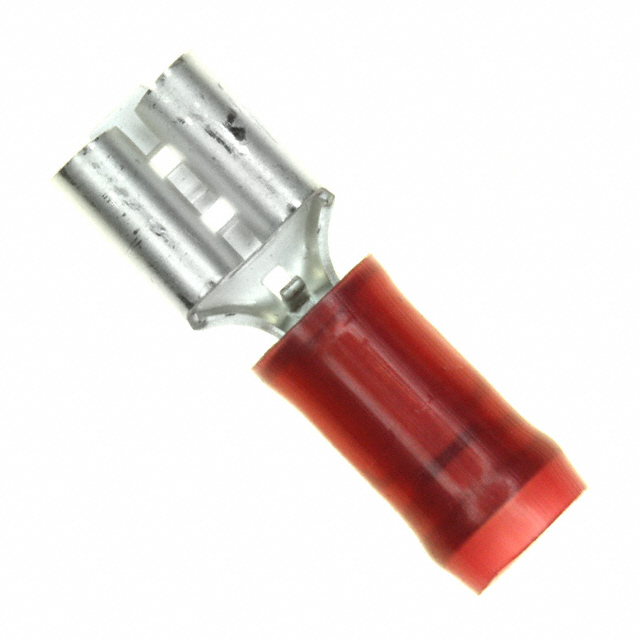

产品描述: TE Connectivity 插簧端子 绝缘扁形端子, PIDG FASTON .205系列, 母座, 5.21 x 0.81mm接片, 最大线规0.8mm²
供应商型号: JY-640911-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640911-1

640911-1概述

    电子元器件技术手册:快速断开式接线端子

    产品简介


    本文档详细介绍了一款适用于各种电线连接的快速断开式接线端子——型号为640911-1的PIDG接线端子。这款接线端子属于快拆型接线端子(Quick Disconnects)系列,适用于22至18 AWG(美国线规)范围内的导线连接。它的设计目的是提供一个安全可靠、易于安装的解决方案,广泛应用于工业自动化、机械设备、通信系统等领域。

    技术参数


    - 电线尺寸: 22至18 AWG(0.26至0.96 mm²)
    - 截面积: 509至1900 CMA
    - 接触厚度: 0.81 mm(0.032 in)
    - 连接件宽度: 5.21 mm(0.205 in)
    - 绝缘材料: 尼龙
    - 端子材质厚度: 0.41 mm(0.016 in)
    - 产品长度: 20.36 mm(0.8 in)
    - 使用温度范围: -40°C至105°C(-40°F至221°F)

    产品特点和优势


    1. 高性能: 具备300V电压等级,确保稳定可靠的电气性能。
    2. 坚固耐用: 采用尼龙绝缘材料和镀锡黄铜触点,耐腐蚀,抗老化。
    3. 易于安装: 配备有压接类型的闭合端盖,便于快速连接和断开操作。
    4. 高兼容性: 可兼容多种电线规格,适用范围广。
    5. 安全性高: 拥有部分绝缘选项,进一步提升使用安全性。

    应用案例和使用建议


    此款接线端子特别适用于工业自动化设备和精密仪器中的复杂布线任务。例如,在工厂自动化系统中,它可以用来连接控制面板上的传感器与执行器。为了确保最佳使用效果,建议在安装前仔细检查导线直径是否符合规范,并确保压接工具正确使用以获得最佳的电气连接质量。

    兼容性和支持


    640911-1型号PIDG接线端子具有出色的兼容性,可与多种标准插件匹配。此外,供应商还提供了详尽的技术支持和售后服务,包括热线电话+1 800 522 6752。产品符合多项国际标准,如欧盟RoHS和ELV指令,确保其环保且安全。

    常见问题与解决方案


    1. 问题: 连接处松动或不稳定
    - 解决方案: 检查压接工具是否正确使用,确认电线插入深度是否合适。
    2. 问题: 无法正确断开连接
    - 解决方案: 清理连接点周围的灰尘或杂质,重新尝试断开操作。

    总结和推荐


    总的来说,640911-1型号的PIDG接线端子是一款高性能、高兼容性的产品,适用于多种应用场合。其稳定的电气性能、便捷的操作方式及卓越的安全性使其在市场上具有很强的竞争力。对于需要进行可靠电气连接的用户来说,这款接线端子是一个理想的选择。强烈推荐购买并使用这一产品。

640911-1参数

参数
长*宽*高 20.32mm(长度)*6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

640911-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640911-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640911-1 640911-1数据手册

640911-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
