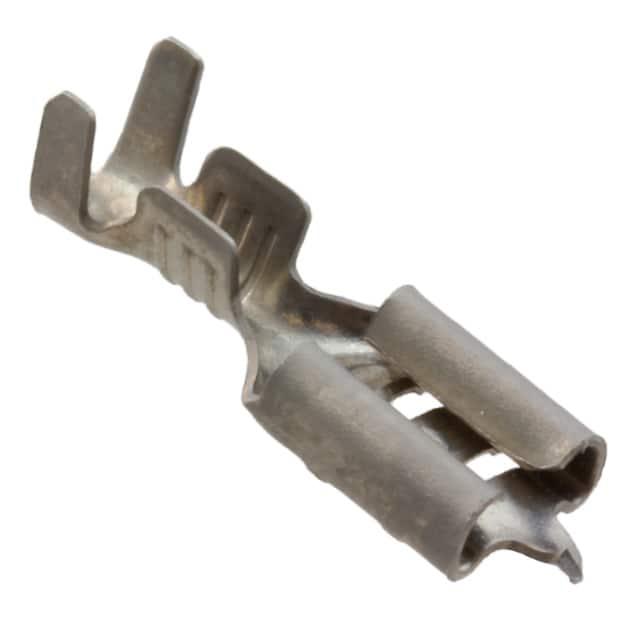

63959-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-20AWG Steel F 14.86mm Nickel T/R
供应商型号: 63959-1
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63959-1

63959-1概述

    快速断开接线端子产品技术手册

    1. 产品简介


    本手册介绍的是TE Connectivity生产的63959-1型快速断开接线端子(Receptacle)。这类端子主要用于将导线安全地连接到电气设备或电路板上。该产品广泛应用于工业自动化、汽车电子、家用电器等领域,特别适用于需要频繁插拔或空间受限的应用场景。

    2. 技术参数


    - 线规范围: 20 - 16 AWG, 相当于0.51 - 1.31 mm²。
    - 接线夹宽度: 4.75 mm [0.187 in]。
    - 接线夹厚度: 0.51 mm [0.02 in]。
    - 终端材料: 钢。
    - 电镀材料: 镍。
    - 压接类型: F-Crimp。
    - 绝缘直径范围: 2.29 - 3.3 mm [0.09 - 0.13 in]。
    - 操作温度范围: -40°C - 250°C [-40°F - 482°F]。
    - 认证标准: 符合UL和CSA标准。
    - 包装方式: 以20,000个为单位的带状/卷盘式包装。

    3. 产品特点和优势


    - 可靠性高: 钢制接线夹具有良好的机械强度和抗腐蚀性。
    - 适用性强: 支持0.51 - 1.31 mm²的导线,能够满足多种应用场景的需求。
    - 操作简便: 采用F-Crimp压接方式,安装简单快捷。
    - 环境适应性强: 可在极端环境下稳定工作,温度范围宽广。
    - 合规性好: 符合欧盟RoHS、ELV以及REACH指令,符合环保要求。

    4. 应用案例和使用建议


    该端子可应用于多种场合,例如电机控制系统、传感器接口、汽车点火系统等。使用时,应注意选择合适的绝缘直径范围,并确保正确的压接工艺,以保证连接的可靠性。对于特殊应用场合,如高温环境或需要高强度机械支撑的地方,可以考虑增加额外的固定装置以增强稳定性。

    5. 兼容性和支持


    该产品与多种类型的导线兼容,并且与FASTON系列中的其他部件如应用工具、压接工具等相匹配。TE Connectivity提供全面的技术支持服务,客户可以通过电话或官方网站获得技术支持和咨询服务。

    6. 常见问题与解决方案


    - Q: 端子在压接过程中经常松动怎么办?
    - A: 检查压接工具是否正确设置,确保压接力道均匀且适当。必要时可更换高质量的压接工具。
    - Q: 在极端低温下端子无法正常工作怎么办?
    - A: 确认所用导线是否适合该温度范围。如果导线不合适,考虑更换为更耐低温的导线型号。

    7. 总结和推荐


    综上所述,63959-1型快速断开接线端子凭借其高可靠性、广泛的适用范围及优良的环保性能,在多个行业领域都表现出色。无论是工业控制还是消费电子,这款端子都是一个值得信赖的选择。强烈推荐在各类需要可靠导线连接的应用中使用该产品。如有进一步需求或疑问,欢迎联系TE Connectivity获取详细信息和支持。

63959-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装,袋装

63959-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63959-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63959-1 63959-1数据手册

63959-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 0.1794
40000+ ¥ 0.1756
80000+ ¥ 0.1688
库存: 40000
起订量: 20000 增量: 40000
交货地:
最小起订量为:20000
合计: ¥ 3588
