首页  >  产品百科  >  2321924-4

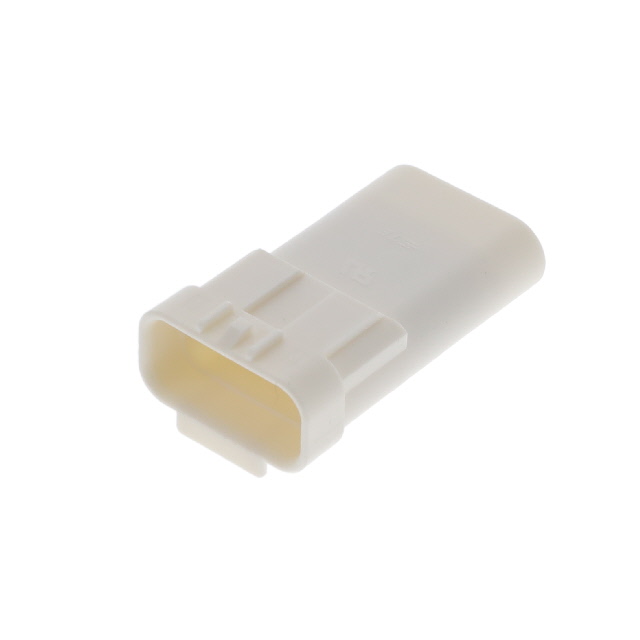

2321924-4

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 2.5mm Sealed Connector: Housings, Signal Double Lock Connectors.
供应商型号: 26M-2321924-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 2321924-4

2321924-4概述

    防水信号双锁连接器系统与旋转锁定连接器系统技术手册

    产品简介


    本文档涵盖了防水信号双锁连接器系统和旋转锁定连接器系统的应用要求。这两种连接器系统均具有2.5mm中心线,适用于电线范围为22到26 AWG的电路连接。防水信号双锁连接器系统提供2至6位单排自由悬挂面板安装配置,而旋转锁定连接器系统提供4或6位双排和12位三排自由悬挂面板安装配置。选配的密封件可达到IP67防护等级,且适用于所有线径,终端位置保证(TPA)配件可用于连接器带或不带选配件的场合。

    技术参数


    | 参数名称 | 规格 |

    | 电线范围 | 22 - 26 AWG |
    | 中心线间距 | 2.5 mm |
    | IP防护等级 | IP67 |
    | 密封件材质 | 选配,可达到IP67 |
    | 插针型号 | 2321928, 2321921 |
    | 插座型号 | 2321918, 2321920 |
    | 终端位置保证 | TPA配件可用 |
    | 线径范围 | 0.90 - 1.60 mm |

    产品特点和优势


    1. 防水设计:防水密封设计,能够承受恶劣环境下的水损。
    2. 双重锁紧机制:确保连接器在使用过程中不易松动。
    3. IP67防护等级:能够在恶劣环境下可靠工作。
    4. 易于安装:自由悬挂面板安装配置使得安装过程简单快捷。
    5. 兼容性强:适用于多种不同尺寸的电线连接需求。

    应用案例和使用建议


    防水信号双锁连接器系统适合于各种恶劣环境的应用,如汽车、工业自动化设备及航海设备。旋转锁定连接器系统特别适用于空间有限的场景,例如紧凑型仪表盘的设计。在实际使用中,应当注意以下几点:
    1. 在进行剥线操作时,避免损伤导线。
    2. 安装TPA装置前,确保所有接触点已完全插入。
    3. 使用工具时需遵循正确的方法,确保操作的安全性和准确性。

    兼容性和支持


    防水信号双锁连接器系统与旋转锁定连接器系统与各类电子设备具备良好的兼容性。厂商提供详尽的技术支持文档,并可通过官方网站获取详细的产品信息和工具信息。

    常见问题与解决方案


    1. 接触不良:检查导线是否正确剥除并正确压接。若存在问题,请使用正确的工具重新进行压接。
    2. 密封件损坏:更换新的密封件,确保防护等级符合要求。
    3. 连接器无法锁定:检查连接器是否正确安装,确认所有锁紧机构都已正确到位。

    总结和推荐


    防水信号双锁连接器系统和旋转锁定连接器系统凭借其出色的防水性能、可靠的锁紧机制和广泛的适用性,在工业环境中表现出色。其易于安装和维护的特点使得它们成为众多工程师的选择。我们强烈推荐使用这些连接器系统来提升您项目的整体质量和可靠性。

2321924-4参数

参数
触头镀层 -
触头端接 压接
触头镀层厚度 -
类型 Locking Ramp,Receptacle
线规 22-26AWG
长*宽*高 12.4mm(长度)*8.66mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

2321924-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2321924-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 2321924-4 2321924-4数据手册

2321924-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4566
10+ ¥ 1.9418
100+ ¥ 1.7218
500+ ¥ 1.459
1000+ ¥ 1.4295
2800+ ¥ 1.4283
库存: 2547
起订量: 1 增量: 1400
交货地:
最小起订量为:1
合计: ¥ 2.45
