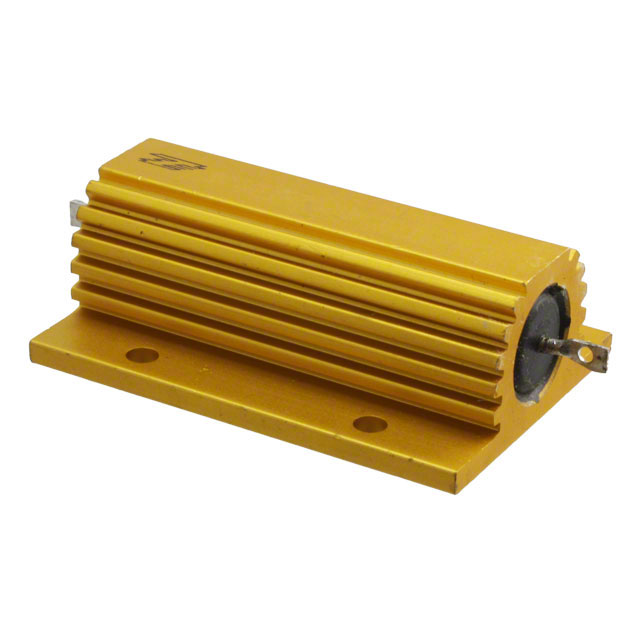

HSC753K3J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 3.3KΩ 75W 插件 法兰安装 49mm*47.5mm*26mm
供应商型号: HSC753K3J
供应商: Master
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 HSC753K3J

HSC753K3J概述

    电子元器件技术手册:铝壳功率电阻

    产品简介


    铝壳功率电阻(Type HS Series)是TE Connectivity推出的高品质电阻产品,具有卓越的稳定性和可靠性。其覆盖从5瓦特到300瓦特的功率范围,适用于广泛的工业应用场景。这些电阻广泛应用于制动电阻、平衡电阻、电容器充放电等领域,并且可以通过分销商渠道获得。

    技术参数


    - 额定功率(W)
    - HSA5: 10W
    - HSA10: 16W
    - HSA25: 25W
    - HSA50: 50W
    - HSA75: 75W
    - HSC75: 75W
    - HSC100: 100W
    - HSC150: 150W
    - HSC200: 200W
    - HSC250: 250W
    - HSC300: 300W
    - 最大工作电压(V)
    - HSA系列:1250V DC 或 1400V ACrms
    - HSC系列:1900V DC 或 2500V ACrms
    - 绝缘电阻
    - 干燥条件:最小10,000MΩ
    - 潮湿测试后:最小1000MΩ
    - 标准散热器面积(mm²)
    - HSA系列:41500至99500 mm²
    - HSC系列:99500至578000 mm²
    - 耐压强度(AC峰值电压)
    - HSA系列:1400V 至 5000V
    - HSC系列:5000V 至 5600V
    - 温度系数
    - 100Ω以下:50 ppm/°C
    - 100Ω以上:30 ppm/°C

    产品特点和优势


    - 高可靠性:TE Connectivity拥有超过50年的设计和制造经验,确保产品具备高度可靠性和稳定性。
    - 广泛的应用范围:功率从5瓦特到300瓦特,满足各种工业需求。
    - 定制化服务:提供多种风圈、端接方式和安装选项,以满足客户的特定需求。
    - 低阻抗、低感抗和高电压版本:提供特殊化定制的标准产品。

    应用案例和使用建议


    - 应用场景:铝壳功率电阻常用于电动机制动系统、电容充放电电路及滤波电路中。
    - 使用建议:为了确保最佳性能,在安装时应选用合适的散热器,同时遵守厂商的降额使用指南,以避免过热损坏。

    兼容性和支持


    - 兼容性:铝壳功率电阻可与其他TE Connectivity的产品及第三方设备兼容。
    - 支持和服务:TE Connectivity提供详尽的技术文档和支持,帮助用户更好地理解和使用这些电阻。

    常见问题与解决方案


    - Q: 电阻的工作温度范围是多少?
    - A: 一般为-55°C至+125°C,具体根据型号有所不同,请参阅产品手册。

    - Q: 如何处理长时间工作的热稳定性问题?
    - A: 为了保持良好的热稳定性,电阻需进行适当的降额使用。例如,对于50%的标称ΔR变化,最大功耗不应超过额定值的70%;而对于25%的标称ΔR变化,最大功耗不应超过额定值的50%。

    总结和推荐


    铝壳功率电阻以其广泛的功率范围、高可靠性及定制化能力在市场上具有很强的竞争力。通过合理选型和正确使用,这些电阻可以显著提升系统的稳定性和效率。因此,我们强烈推荐此系列产品给需要高可靠性功率电阻的客户。

HSC753K3J参数

参数
额定功率 75W
电阻个数 -
引脚数量 -
电阻值 3.3KΩ
温度系数 ±30ppm/℃
精度 ±5%
长*宽*高 49mm*47.5mm*26mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HSC753K3J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC753K3J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC753K3J HSC753K3J数据手册

HSC753K3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
