首页  >  产品百科  >  1879248-1

1879248-1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 10Ω ±5% ±300ppm/℃ 支架安装 75mm*19mm*19.9898mm
供应商型号: Q-1879248-1
供应商: 期货订购
标准整包数: 1020

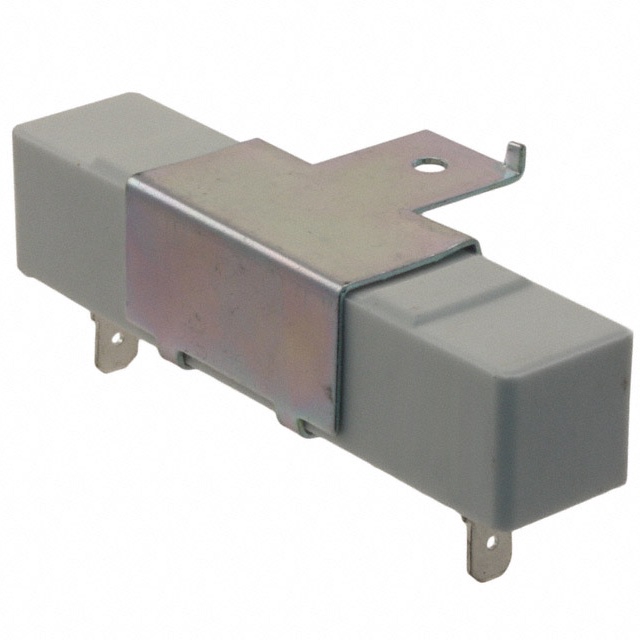

TE CONNECTIVITY 网络阵列电阻 1879248-1

1879248-1概述

    高功率电阻器技术手册

    产品简介


    高功率电阻器(High Power Resistors)系列主要包括四种类型:SQP(水平型)、SQM(垂直型)、SQH(带Faston连接器的水平型)以及SQB(带Faston连接器和支架的水平型)。这些电阻器广泛应用于各种工业和消费电子产品中,因其在低耗成本下具有高效热性能,从而在设计时受到青睐。

    技术参数


    以下是针对不同型号电阻器的技术规格和性能参数:
    | 型号 | 额定功率(W) | 尺寸(mm) | 阻值范围(Ω) | 最大工作电压(V) |

    | SQP | 2 | 7 x 7 x 18 | 10 - 82 | 150 |
    | SQP | 3 | 8 x 8 x 22 | 10 - 180 | 350 |
    | SQP | 5 | 10 x 9 x 22| 10 - 180 | 350 |
    | SQP | 7 | 10 x 9 x 35| 10 - 430 | 500 |
    | SQP | 10 | 10 x 9 x 48| 10 - 470 | 750 |
    | SQP | 15 | 12.5 x 11.5| 50 - 600 | 1000 |
    | SQP | 20-25 | 14 x 13.5 | 50 - 1000 | 1000 |
    电气特性:
    - 温度系数:-55°C 到 +155°C 之间为 ±300ppm/°C
    - 短时间过载:额定功率的10倍持续5秒,精度为±2%
    - 绝缘电阻:500V兆欧表测试,结果为1000兆欧
    - 负载寿命:70°C循环1000小时,精度为±5%
    - 防潮负载寿命:40°C、95%RH条件下循环1000小时,精度为±5%
    环境适应性:
    - 工作温度范围:-55°C 到 +155°C
    - 湿度范围:最高95%RH

    产品特点和优势


    - 选择多样: 可根据需求选择不同型号的电阻器,满足不同应用需求。
    - 宽阻值范围: 支持从10Ω到1000Ω的阻值范围,适用于多种场合。
    - 稳定性高: 温度系数仅为±300ppm/°C,保证了良好的热稳定性。
    - 防火设计: 采用无机防火构造,确保设备安全。

    应用案例和使用建议


    应用案例:
    - 在高温环境下用于电机控制电路中的保护和分压应用。
    - 电源转换器和逆变器中的电流限制和稳压应用。
    - 电加热设备中作为加热元件。
    使用建议:
    - 使用时需注意散热设计,确保电阻器在额定温度范围内正常工作。
    - 为避免短路,建议在高湿度环境中增加防护措施。
    - 根据具体应用场景选择合适的型号,如在高功率场合选择大尺寸型号以降低温升。

    兼容性和支持


    - 兼容性: 本系列产品可与其他标准尺寸的电子元件兼容,方便集成到现有系统中。
    - 技术支持: TE Connectivity提供全面的技术支持和售后服务,包括在线帮助和技术文档下载。

    常见问题与解决方案


    - 问题一:过载导致损坏
    - 解决方案:检查负载情况并调整至安全范围内;确认环境温度未超出允许范围。

    - 问题二:绝缘电阻下降
    - 解决方案:清洁接触面并更换受损部件;检查环境湿度,避免高湿环境。

    总结和推荐


    综合评估:
    - 优点: 本系列产品具备广泛的阻值范围、优秀的温度稳定性和高效的热性能,非常适合于工业控制、电源管理等应用场景。
    - 缺点: 相对而言价格偏高,但在高性能要求的场合性价比突出。
    推荐:
    对于需要高功率、高可靠性的应用场合,强烈推荐使用本系列高功率电阻器。尽管初始投资较高,但长期使用中的稳定性和安全性将带来更高的回报。

1879248-1参数

参数
电阻值 10Ω
电阻个数 -
精度 ±5%
温度系数 ±300ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 75mm*19mm*19.9898mm
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装

1879248-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1879248-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 1879248-1 1879248-1数据手册

1879248-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1020+ $ 2.05 ¥ 16.81
10020+ $ 1.9875 ¥ 16.2975
20010+ $ 1.8625 ¥ 15.2725
50010+ $ 1.725 ¥ 14.145
库存: 102000
起订量: 1020 增量: 1020
交货地:
最小起订量为:1020
合计: ¥ 17146.2
