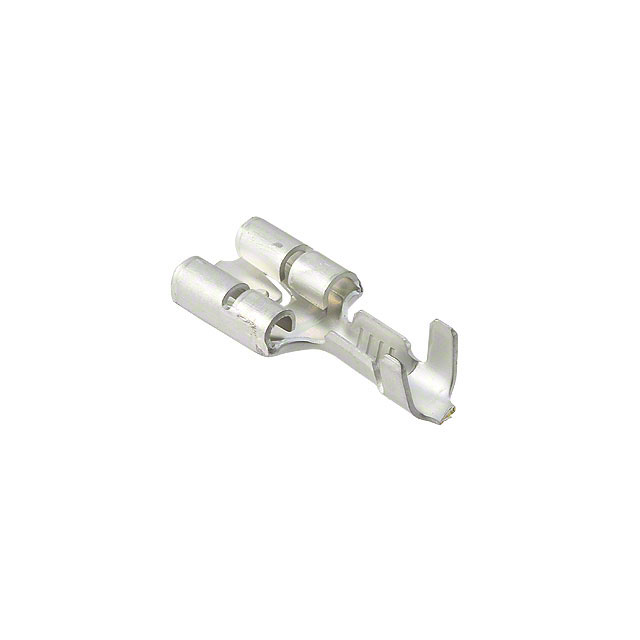

444334-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass RCP 17.1mm Tin T/R
供应商型号: JY-444334-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 444334-2

444334-2概述


    产品简介


    产品类型: 快速断开式接线端子(Receptacle)
    主要功能: 提供快速便捷的电线连接和断开功能
    应用领域: 主要应用于汽车、工业自动化、消费电子和通信等领域

    技术参数


    - 接线范围: 22 - 18 AWG, 相对应的导线截面积为 0.32 - 0.82 mm²
    - 接触片厚度: 0.81 mm (0.032 in)
    - 接触片宽度: 6.35 mm (0.25 in)
    - 终端类型: 接收式(Receptacle)
    - 终端方向: 直插式(Straight)
    - 接触基材: 黄铜(Brass)
    - 终端电镀材料: 锡(Tin)
    - 压接类型: F-Crimp
    - 焊接过程适用性: 不适用(Not applicable for solder process capability)
    - 绝缘直径范围: 2.31 - 3.3 mm (0.091 - 0.13 in)
    - 操作温度范围: -40 - 110°C (-40 - 230°F)
    - 电压等级: 240 V
    - 机械附件: 压接支持
    - 提取力: 40牛顿(Newton)
    - 与标准的兼容性: 符合UL标准

    产品特点和优势


    - 插入力低: 设计使得插入力极低,便于安装和维护。
    - 宽广的工作温度范围: 可以在极端温度环境下可靠工作,适用于多种恶劣环境。
    - 符合行业标准: 满足UL标准,安全可靠。
    - 黄铜材质: 强度高,耐腐蚀性强,适用于多种应用场合。
    - 快速断开设计: 支持快速插拔,提高工作效率。
    - 低卤素含量: 低卤素含量确保产品环保,减少对环境的影响。

    应用案例和使用建议


    应用案例:
    - 汽车工业: 用于引擎盖下和车灯之间的电线连接。
    - 工业自动化: 用于自动控制系统的电线连接。
    - 消费电子: 用于小型家电设备的电源连接。
    使用建议:
    - 在安装时确保电线绝缘层处于正确的尺寸范围内,避免过长或过短导致连接不良。
    - 使用前请确认接线头是否正确插入,以免影响电路稳定性。
    - 定期检查连接点,确保接触良好,防止由于氧化或其他原因导致接触不良。

    兼容性和支持


    - 兼容性: 本产品可与相同规格的电线及电缆配合使用。
    - 支持: 如需技术支持,请拨打 +1 800 522 6752。提供产品合规文档,包括欧盟RoHS、ELV、REACH等。

    常见问题与解决方案


    - 问题1: 插入力过大。
    解决方案: 确保电线规格正确,不要超过额定范围。
    - 问题2: 连接不稳定。
    解决方案: 重新插入,确保插头完全到位。
    - 问题3: 温度过高。
    解决方案: 检查工作环境温度,确保不超过产品规定的最大工作温度。

    总结和推荐


    总体评估:
    - 优点: 低插入力、宽工作温度范围、符合UL标准、高可靠性。
    - 不足: 不适合焊接过程。
    推荐意见:
    - 该产品适用于需要频繁插拔且在较宽温度范围内工作的应用场合,尤其是在汽车、工业自动化等领域。强烈推荐给需要高性能快速连接解决方案的用户。

444334-2参数

参数
长*宽*高 17.1mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

444334-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

444334-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 444334-2 444334-2数据手册

444334-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
