HSC2002R7J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2.7Ω ±5% ±50ppm/℃ 插件 法兰安装 90mm*73mm*42mm
供应商型号: A137225-ND
供应商: Digi-Key
标准整包数: 1

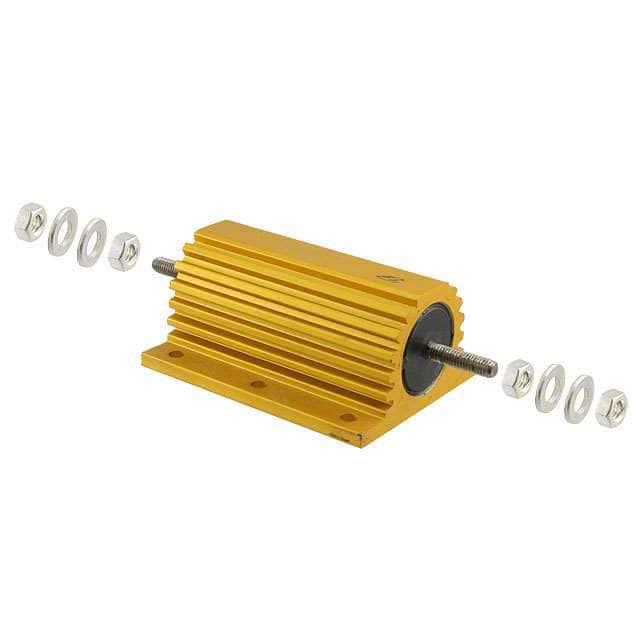

TE CONNECTIVITY 网络阵列电阻 HSC2002R7J

HSC2002R7J概述

    高质量文章:铝制外壳功率电阻产品技术手册

    产品简介


    铝制外壳功率电阻是一种高性能的电子元器件,主要应用于需要高功率、高稳定性的场合。其主要产品系列为HS系列,涵盖了从5瓦到300瓦的不同功率等级,适用于多种工业应用,如制动电阻、平衡电阻、电容充电放电、Crowbar电路、滤波电路及电机驱动等领域。该系列电阻具有可靠性高、稳定性好等特点,适合电力供应、发电系统以及牵引行业等多种应用场景。

    技术参数


    铝制外壳功率电阻的主要技术参数如下:
    | 参数 | 描述 |

    | 功率范围 | 5瓦至300瓦(可定制更高功率版本) |
    | 散热器温度下的功耗 | HSA系列:5W至75W,标准散热器下分别为10W, 16W, 25W, 50W, 75W;无散热器下分别为5.5W, 8W, 12.5W, 20W, 45W
    HSC系列:100W至300W,标准散热器下分别为100W, 150W, 200W, 250W, 300W;无散热器下分别为50W, 55W, 50W, 60W, 75W |
    | 最大工作电压 | HSA系列:160V至1400V;HSC系列:1900V至2500V |
    | 绝缘电阻 | 干燥状态:最小10,000MΩ;受潮后:最小1000MΩ |
    | 温度系数 | 小于100欧姆:50ppm/℃;大于100欧姆:30ppm/℃ |
    | 标准容差 | 5%、10%、3%、2%、0.5% 和 0.25% |

    产品特点和优势


    1. 可靠性高:铝制外壳功率电阻建立于已验证的产品之上,具有超过50年的设计和制造经验。
    2. 广泛的功率范围:HS系列提供从5瓦到300瓦的标准功率,同时可以定制500瓦和1000瓦的版本。
    3. 应用广泛:HS系列是市场上功率范围最广的产品之一,适用于各类行业标准,包括电力供应、发电系统及牵引行业。
    4. 定制化设计:提供多种绕线、接线端子和安装方式选择,以满足不同应用需求。
    5. 稳定性强:即使在高温和长时间运行条件下,也能保持高稳定性和低阻值变化。

    应用案例和使用建议


    1. 制动电阻:用于电动机减速时能量吸收。
    2. 电容充电放电:用于电容器充放电控制。
    3. Crowbar电路:用于电路保护。
    4. 滤波电路:用于滤除电源中的干扰信号。
    使用建议:
    - 在选用铝制外壳功率电阻时,要确保所选型号的最大工作电压和额定功率符合应用需求。
    - 在使用过程中要注意散热问题,尤其是大功率型号需配备合适的散热器以避免过热。

    兼容性和支持


    铝制外壳功率电阻与多种标准设备兼容,并且可以通过分销渠道购买。TE Connectivity公司提供了详细的技术支持,包括测试报告、应用指南和技术咨询。

    常见问题与解决方案


    1. 如何选择合适的电阻型号?
    - 根据应用要求选择对应的功率等级和工作电压。
    2. 如何进行安装?
    - 参考技术手册中的安装指南,并确保正确连接和固定散热器。
    3. 如何提高稳定性?
    - 使用专用的散热膏以改善热传导性能,特别是在高功率型号上。

    总结和推荐


    铝制外壳功率电阻以其出色的可靠性和广泛的功率范围成为市场上的佼佼者。通过严格的材料选择和生产工艺,该系列电阻能够适应各种苛刻的工作条件。鉴于其广泛的适用性和高度的定制能力,我们强烈推荐这款产品给需要高功率、高稳定性的应用场景。无论是电力供应还是牵引系统,铝制外壳功率电阻都是您的理想选择。

HSC2002R7J参数

参数
电阻值 2.7Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 90mm*73mm*42mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HSC2002R7J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC2002R7J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC2002R7J HSC2002R7J数据手册

HSC2002R7J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.9296 ¥ 476.4296
10+ $ 41.5792 ¥ 347.9659
26+ $ 37.276 ¥ 311.9535
50+ $ 34.8421 ¥ 291.5847
100+ $ 32.64 ¥ 273.1559
250+ $ 30.2306 ¥ 252.9923
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 476.42
直接购买
加入购物车
