首页  >  产品百科  >  CRGH1206J2M2

CRGH1206J2M2

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2.2MΩ ±5% ±100ppm/℃ 1206 贴片安装 3.1mm*1.55mm*550μm
供应商型号: Q-CRGH1206J2M2
供应商: 期货订购
标准整包数: 5000

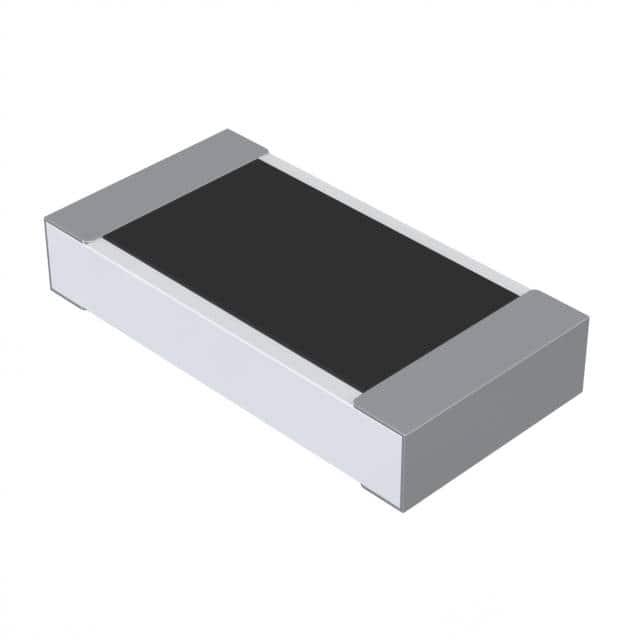

TE CONNECTIVITY 网络阵列电阻 CRGH1206J2M2

CRGH1206J2M2概述

    High Power Thick Film Chip Resistors: Technical Overview

    产品简介


    High Power Thick Film Chip Resistors是专为工业和一般用途设计的高功率厚膜芯片电阻。它们采用先进的厚膜技术,具有出色的功率密度和宽广的阻值范围,从1Ω到10MΩ不等。这些电阻适用于多种电子设备和系统,尤其适合需要高可靠性、高稳定性的工业环境。

    技术参数


    | 规格 | 0402 | 0603 | 0805 | 1206 | 1210 | 2010 | 2512 |

    | 功率(W)@70°C | 0.1 | 0.2 | 0.33 | 0.5 | 0.75 | 1 | 2 |
    | 阻值范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 容差 | 1% / 5% | 1% / 5% | 1% / 5% | 1% / 5% | 1% / 5% | 1% / 5% | 1% / 5% |
    | 最大工作电压(V) | 50 | 50 | 150 | 200 | 200 | 200 | 250 |
    | 最大过载电压(V) | 100 | 100 | 300 | 400 | 500 | 500 | 500 |
    | 绝缘耐压(V) | 100 | 300 | 500 | 500 | 500 | 500 | 500 |

    产品特点和优势


    这些高功率厚膜芯片电阻的主要特点包括:
    - 高功率密度:能够在有限的空间内提供更高的功率处理能力。
    - 广泛适用性:阻值范围广,适用于各种不同的电路需求。
    - 精确的容差控制:通过激光修剪技术确保每个电阻的精度,保证可靠性和一致性。
    - 优异的温度特性:-55°C至155°C的工作温度范围使得这些电阻能够适应严苛的工业环境。

    应用案例和使用建议


    这些电阻广泛应用于汽车电子、医疗设备、通信系统以及工业自动化等领域。例如,在汽车电子中,它们可以用于传感器和控制模块中;在医疗设备中,它们可用于测量和监控设备中。为了充分利用这些电阻的优势,建议在选择时考虑具体的负载条件和环境要求,确保最佳性能。

    兼容性和支持


    这些电阻与常见的焊接工艺兼容,并且符合JIS C 5201-1标准。TE公司提供全面的技术支持和售后服务,包括在线帮助资源和实时聊天服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值不稳定 | 确保焊接温度和时间符合规范 |
    | 工作温度超出范围 | 选择合适的工作温度范围的型号 |
    | 负载电流过大 | 减少电流或选择更高功率等级的型号 |

    总结和推荐


    High Power Thick Film Chip Resistors以其高功率密度、广泛的阻值范围和优异的环境适应性在市场上脱颖而出。如果您正在寻找一个高性能且可靠的解决方案来满足您的电路需求,这些电阻将是理想的选择。我们强烈推荐这些电阻作为工业和通用电子设备的理想组件。

CRGH1206J2M2参数

参数
电阻值 2.2MΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 3.1mm*1.55mm*550μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGH1206J2M2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH1206J2M2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRGH1206J2M2 CRGH1206J2M2数据手册

CRGH1206J2M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0241 ¥ 0.1978
10000+ $ 0.0203 ¥ 0.1661
20000+ $ 0.0171 ¥ 0.1404
200000+ $ 0.0164 ¥ 0.1343
400000+ $ 0.0155 ¥ 0.1271
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 989
