5-2316113-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 压接端子 母端子, AMPMODU系列
供应商型号: N-5-2316113-6
供应商: 云汉优选
标准整包数: 1

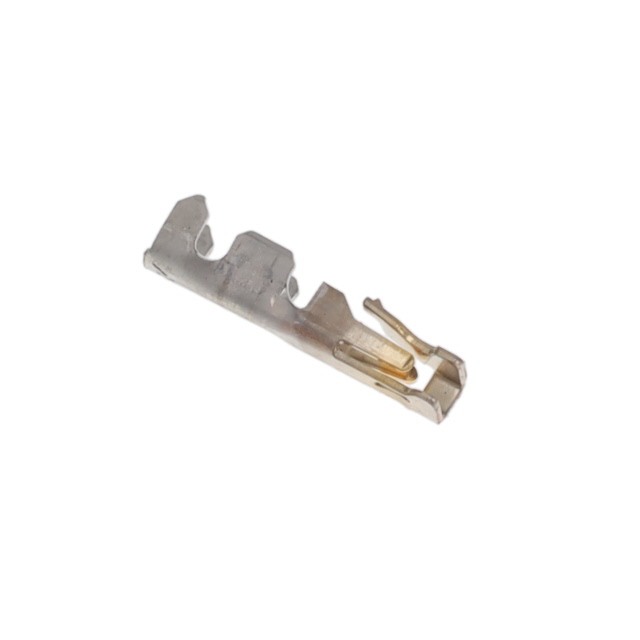

TE CONNECTIVITY 矩形连接器 - 触头 5-2316113-6

5-2316113-6概述

    AMPMODU 2 mm Wire-to-Board Crimp Receptacles

    产品简介


    TE Connectivity的AMPMODU 2 mm连接器系列是一种高可靠性且经济高效的接线板到板式端子插座。这类连接器旨在满足现代微型精密电子产品包装和互连需求,占用空间比传统2.54毫米中心线连接器减少了38%。AMPMODU 2 mm端子插座家族包括无锁扣、带有卡口或正向锁定装置的壳体样式,并提供两种接触点尺寸以适应30至24 AWG(0.05至0.22平方毫米)的导线范围。

    技术参数


    - 电流额定值: 最大2A
    - 耐电压: 交流650V
    - 操作电压: 交流125V(最大)
    - 工作温度:
    - 锡镀层插座:-40°C 至 105°C
    - 金镀层插座:-40°C 至 125°C
    - 振动特性: 在高振动环境下无超过1微秒的电断开现象
    - 材料:
    - 镀层选项:30 µ”(0.76 µm)金、15 µ”(0.38 µm)金、4 µ”(0.1 µm)金镀层、锡
    - 接触材料:磷青铜
    - 壳体材料:高温塑料(LCP),黑色
    - 环境认证:UL94 V0,低卤素
    - 应用认证:
    - 产品规范:108-64040-1
    - 应用规范:114-32173
    - RoHS和REACH合规
    - cURus认证:待批准
    - VDE认证:待批准

    产品特点和优势


    - 节省空间: 比传统的2.54毫米中心线连接器节省38%的空间。
    - 高可靠连接: 带有卡口和正向锁定变体,适合高振动工业环境。
    - 设计灵活性: 提供多种压接终端选项,适用于30至24 AWG(0.05至0.22平方毫米)导线范围。
    - 正确的锁定: 正向锁定通过听觉咔嗒声来确认。
    - 安全性增加: 极化功能有助于防止错误插配。

    应用案例和使用建议


    AMPMODU 2 mm端子插座广泛应用于多种工业场景,如可编程逻辑控制器(PLC/IO设备)、伺服驱动器、物料搬运设备、楼宇自动化设备、工业控制、机器人和测试设备。使用这些连接器时,应确保导线正确固定并选择合适的工具进行压接。例如,在选择连接器时,应根据具体的应用场景和所需的机械强度选择带锁扣的版本。

    兼容性和支持


    AMPMODU 2 mm端子插座与其他TE Connectivity的板到板产品组合兼容,可以满足各种客户要求。制造商提供了多种支持工具和资源,包括推荐的手动工具和应用工具,以简化安装过程。

    常见问题与解决方案


    - Q: 如何检查连接器是否正确插入?
    A: 正确插入后,正向锁定将产生听觉咔嗒声。
    - Q: 如何取出连接器?
    A: 使用TE提供的专用工具,如型号9-1579028-8或843477-3,以从前后侧窗口拆卸锁定弹片。

    总结和推荐


    AMPMODU 2 mm端子插座凭借其卓越的空间节省、高可靠性、设计灵活性和安全性,成为众多工业应用的理想选择。特别适用于需要紧凑且可靠的电气连接的应用场合。我们强烈推荐使用这款产品,特别是在需要在高振动环境中保持稳定连接的场景下。

5-2316113-6参数

参数
触头端接 压接
触头镀层厚度 760nm
类型 -
线规 24-28 AWG
触头镀层
零件状态 在售
包装方式 盒装

5-2316113-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2316113-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 5-2316113-6 5-2316113-6数据手册

5-2316113-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
