9-1377174-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 15-22AWG F Box
供应商型号: A136875-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 9-1377174-1

9-1377174-1概述


    产品简介

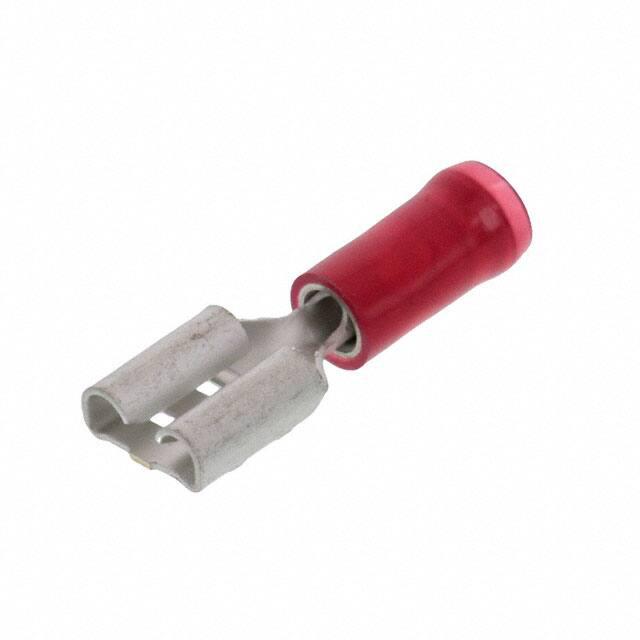

    本文介绍的是TE Connectivity公司的9-1377174-1型号快速断开连接器(Quick Disconnect Terminal)。这种类型的电子元器件主要用于电气和电子设备中,特别是在需要频繁拆卸和重新连接的场合。它的主要功能是通过简单快捷的方式实现电路的连接和断开,广泛应用于汽车、工业自动化、通信设备和家用电器等领域。

    技术参数


    - 插头宽度:6.35毫米(0.25英寸)
    - 导线尺寸范围:592 - 2960 CMA
    - 电压等级:300伏特
    - 绝缘材料:尼龙
    - 接触基材:黄铜
    - 端子电镀材料:锡
    - 压接类型:压缩
    - 压接筒类型:闭合
    - 电线绝缘支撑:带
    - 适配绝缘直径范围:3.5毫米(0.14英寸)
    - 工作温度范围:105°C(221°F)

    产品特点和优势


    该快速断开连接器具有以下独特功能和优势:
    1. 插入力正常:保证了稳定的连接和安全的操作。
    2. 黄铜材质和锡电镀:提供了良好的导电性和耐腐蚀性。
    3. 尼龙绝缘材料:增强了机械强度和热稳定性。
    4. 闭合式压接筒设计:确保了牢固的连接和防止水分和灰尘的进入。
    5. 红颜色标识:方便识别和区分不同类型的连接器。
    这些特性使得该产品在电气连接方面具有出色的稳定性和可靠性,适用于多种严苛的应用环境。

    应用案例和使用建议


    应用案例
    该快速断开连接器适用于以下几种应用场景:
    - 汽车制造业:用于连接传感器和执行器,便于快速安装和检修。
    - 工业自动化:用于连接控制面板和外部传感器,提高生产效率。
    - 通信设备:用于连接模块和组件,便于系统的扩展和升级。
    使用建议
    为了充分发挥该连接器的优势,建议在使用时注意以下几点:
    1. 正确选择导线尺寸:确保导线尺寸在592 - 2960 CMA范围内,以获得最佳的连接效果。
    2. 适当固定连接部位:确保连接部位的稳固,避免因震动导致的松动。
    3. 定期检查连接状态:确保连接部位无损坏或磨损,必要时进行更换或维修。

    兼容性和支持


    该连接器与同一系列的其他配件兼容,如PIDG快速断开连接器。TE公司为客户提供全面的技术支持和售后服务,如有任何问题,可随时联系客服热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查导线是否正确插入,并确保压接部位没有损坏。
    2. 问题:连接部位容易松动
    - 解决方案:检查是否有适当的绝缘支撑和加固措施,必要时重新压接。
    3. 问题:连接部位发热
    - 解决方案:确保接触部位清洁并重新压接,如果仍然存在问题,请联系技术支持。

    总结和推荐


    综上所述,9-1377174-1型快速断开连接器是一款高质量的电气连接解决方案,具有稳定的性能和广泛的适用范围。它不仅能够满足大多数电气应用的需求,还能提供便捷的操作体验和可靠的使用寿命。因此,强烈推荐在汽车、工业自动化和其他相关领域使用此产品。

9-1377174-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

9-1377174-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1377174-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 9-1377174-1 9-1377174-1数据手册

9-1377174-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.4911 ¥ 4.1494
25+ $ 0.4605 ¥ 3.8909
50+ $ 0.4119 ¥ 3.4807
100+ $ 0.3777 ¥ 3.1611
300+ $ 0.3726 ¥ 3.1185
库存: 7407
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.85
