63517-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 12-18AWG Brass F 17.01mm Tin T/R
供应商型号: A116300CT-ND
供应商: Digi-Key
标准整包数: 1

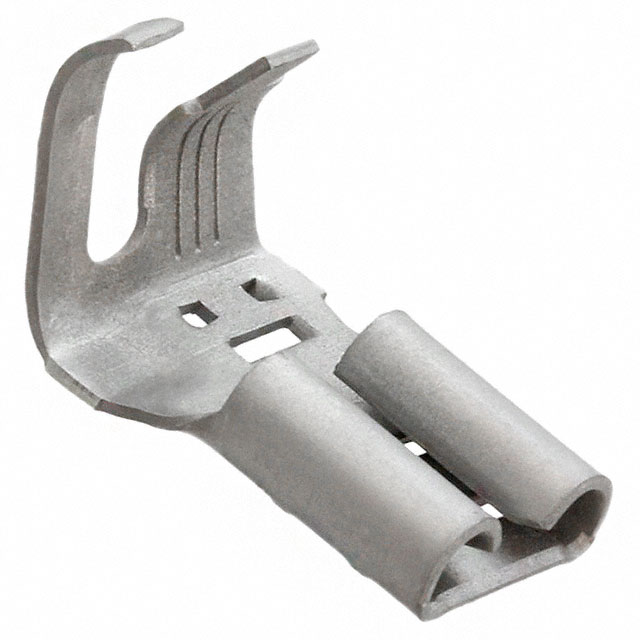

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63517-1

63517-1概述


    产品简介


    产品类型: 接收端子(Receptacle)
    主要功能: 快速断开连接(Quick Disconnects),用于18至12 AWG线径的导线,支持线径范围为0.82至3.31 mm²。
    应用领域: 适用于各种电气设备和电路系统中,尤其是在需要快速插拔连接的应用场合,例如汽车、工业自动化、家用电器等领域。

    技术参数


    - 导线尺寸: 18至12 AWG,对应线径范围为0.82至3.31 mm²
    - 接线柱宽度: 6.35 mm(0.25 in)
    - 接线柱厚度: 0.81 mm(0.032 in)
    - 接线柱材质: 黄铜(Brass)
    - 终端电镀材料: 锡(Tin)
    - 端子导向: 旗形(Flag)
    - 插入力: 低插入力
    - 配置特征: 单连接
    - 绝缘直径范围: 2.79至5.33 mm(0.11至0.21 in)
    - 操作温度范围: -40°C至110°C(-40°F至230°F)
    - 包装数量: 4000个
    - 包装方式: 条带/卷轴(Strip/Reel)
    - 认证标准: CSA、UL认证
    - 环保标准: 符合RoHS、REACH、ELV指令

    产品特点和优势


    - 低插入力: 易于安装,降低劳动强度。
    - 单连接配置: 便于线路管理和维护。
    - 旗形导向: 简化接线过程,提高可靠性。
    - 黄铜材质: 良好的耐腐蚀性和导电性能。
    - 锡电镀: 增强耐磨性和抗氧化性。
    - 合规性: 满足多种国际安全和环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例
    该产品广泛应用于汽车、工业自动化、家电设备中。例如,在汽车内部布线系统中,使用该接收端子可以实现快速、可靠的连接,从而简化装配流程并提高整体系统的稳定性。
    使用建议
    - 在安装过程中确保导线绝缘层与接线柱紧密贴合,以提高连接可靠性和稳定性。
    - 选择合适的绝缘直径范围,确保终端与导线之间有良好的机械支撑。
    - 定期检查和维护连接点,避免长期使用导致的磨损和氧化。

    兼容性和支持


    - 兼容性: 可与FASTON 250系列其他终端连接器兼容,如BLADE REC 250、FLAG TERMINAL等。
    - 支持信息: 如需技术支持,请拨打+1 800 522 6752。TE公司提供详尽的产品文档和技术资料,可通过其官方网站获取。

    常见问题与解决方案


    1. 问题: 插入时感觉卡顿。
    - 解决方案: 确保接线柱和导线之间没有杂质,并检查是否正确选择了绝缘直径范围。
    2. 问题: 导线接触不良。
    - 解决方案: 检查导线是否已完全插入,并确认接线柱是否清洁且无损坏。
    3. 问题: 连接处出现松动。
    - 解决方案: 使用适当的工具确保终端牢固地固定在接线柱上。

    总结和推荐


    总体评价: TE公司的63517-1型号接收端子凭借其低插入力、高可靠性及广泛的适用性,是一款优秀的电气连接解决方案。它在多种应用场景中表现出色,尤其适用于需要频繁插拔连接的场合。
    推荐使用: 鉴于其优良的技术特性和良好的市场表现,强烈推荐在汽车、工业自动化及家用电器等领域选用该产品。其高性价比和广泛兼容性使其成为同类产品中的佼佼者。

63517-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63517-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63517-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63517-1 63517-1数据手册

63517-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.3301 ¥ 2.7889
25+ $ 0.3041 ¥ 2.5693
50+ $ 0.2857 ¥ 2.2669
100+ $ 0.2523 ¥ 2.1318
250+ $ 0.224 ¥ 1.8744
500+ $ 0.2106 ¥ 1.7625
1000+ $ 0.198 ¥ 1.6573
2500+ $ 0.1826 ¥ 1.528
库存: 3272
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
