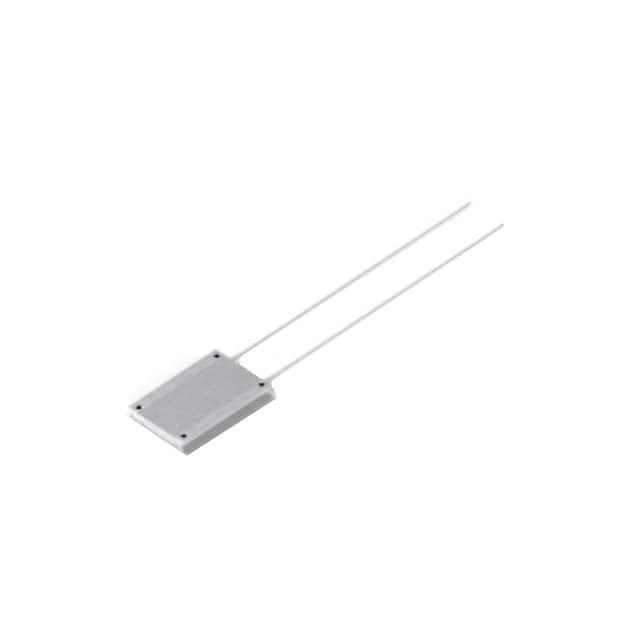

HCF110J100RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 100Ω 100W 螺纹安装 110mm*76mm*15mm
供应商型号: 3565628
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF110J100RJ

HCF110J100RJ概述

    # 铝制外壳制动电阻:HCF系列

    产品简介


    TE Connectivity荣幸地向您介绍这款新型线绕功率电阻——铝制外壳制动电阻(HCF系列)。这种电阻设计用于吸收高功率过载,非常适合制动应用。此外,其厚度仅有15毫米,非常适合空间有限的应用场合。
    主要功能
    - 高功率过载能力
    - 低剖面设计,仅15毫米厚
    - IP54防护等级,防止尘土和水分侵入
    - 聚四氟乙烯(PTFE)绝缘引线,提供连接灵活性
    应用领域
    该产品广泛应用于需要高可靠性和紧凑尺寸的制动系统中,适用于汽车、铁路、工业自动化和能源等领域。

    技术参数


    电气特性
    | 参数 | 规格 |

    | 功率等级 | 参见性能规格 |
    | 容差 | ±5%,±10% |
    | 最大工作电压 | 1100V |
    | 绝缘电阻 | ≥1000 MΩ @ 1000VDC |
    | 击穿电压 | 3500VAC,针对端子 - 铝壳 |
    | 温度系数(TCR) | ±200 ppm/°C |
    | 电阻元件 | 线绕电阻 |
    尺寸规格
    | 类型 | 长度L(mm) | 长度L1(mm) |
    |
    | HCF80 | 80 | 56 |
    | HCF110 | 110 | 98 |
    | HCF166 | 166 | 154 |
    | HCF216 | 216 | 204 |
    质量保证
    - 负载寿命测试:ΔR ±10%
    - 潮湿热测试:ΔR ±1%
    - 绝缘电阻:>2000 MΩ
    - 击穿电压测试:泄漏电流 < 500 µA
    - IP防护等级:IP54
    - 振动测试:符合IEC 60068-2-6标准

    产品特点和优势


    特点
    - 高功率过载吸收能力
    - 低剖面设计,便于安装
    - IP54防护等级,提高使用寿命
    - PTFE绝缘引线,方便灵活连接
    优势
    - 适用范围广,可广泛应用于制动系统
    - 在严苛环境中表现出色,具有高度可靠性
    - 易于集成到现有系统,降低安装复杂度

    应用案例和使用建议


    应用案例
    HCF系列铝制外壳制动电阻适用于需要高可靠性和紧凑尺寸的制动系统,如电动汽车的再生制动系统、风力发电机组中的发电机控制等。
    使用建议
    - 选择合适的型号时,注意检查其功率等级和工作温度范围是否满足您的应用需求。
    - 在进行负载测试时,务必确保负载在指定的工作周期内运行,以确保测试结果准确。

    兼容性和支持


    兼容性
    HCF系列铝制外壳制动电阻可以与其他标准电子元器件无缝对接,适用于广泛的电气控制系统。如需更详细的信息,请联系我们的技术支持团队。
    支持和维护
    TE Connectivity提供全面的技术支持,包括在线帮助、电话咨询和实时聊天服务。请访问 [www.te.com/help](http://www.te.com/help) 获取更多信息。

    常见问题与解决方案


    1. 问题:产品在高湿度环境下使用时,性能下降。
    - 解决方案:确认使用环境符合IP54防护等级要求,同时定期进行维护检查。
    2. 问题:在连续高负荷条件下,产品温度升高。
    - 解决方案:增加散热措施,例如使用散热片或风扇来辅助散热。
    3. 问题:引线断裂或接触不良。
    - 解决方案:检查引线连接是否牢固,确保连接处无氧化或腐蚀现象。

    总结和推荐



    总结


    HCF系列铝制外壳制动电阻凭借其高功率过载能力、紧凑设计和优良的环境适应性,在多种应用场合中表现出色。它不仅适用于电动汽车制动系统,还适合工业自动化和能源领域的应用。
    推荐
    我们强烈推荐HCF系列铝制外壳制动电阻用于需要高性能、高可靠性的制动系统。其独特的设计和卓越的功能使其成为市场上同类产品中的佼佼者。如果您对制动系统的可靠性有较高要求,HCF系列无疑是一个理想的选择。

HCF110J100RJ参数

参数
引脚数量 -
电阻值 100Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 100W
电阻个数 -
长*宽*高 110mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF110J100RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF110J100RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF110J100RJ HCF110J100RJ数据手册

HCF110J100RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 480.8591
2+ ¥ 461.6247
3+ ¥ 430.8497
5+ ¥ 423.156
10+ ¥ 423.156
20+ ¥ 415.4622
50+ ¥ 415.4622
100+ ¥ 415.4622
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 480.85
