首页  >  产品百科  >  HSA5027RF

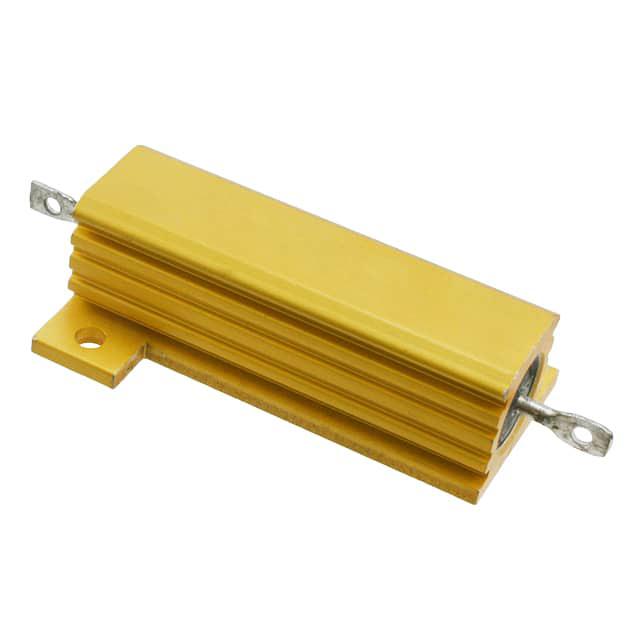

HSA5027RF

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±50ppm/℃ 27Ω 50W 插件 法兰安装 51mm*30mm*17mm
供应商型号: 279-HSA5027RF
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSA5027RF

HSA5027RF概述

    高品质铝制外壳功率电阻:HS系列

    产品简介


    本篇技术手册介绍了TE Connectivity公司生产的铝制外壳功率电阻HS系列。该系列产品包括HSA和HSC两大类型,功率范围从5瓦到300瓦。这些电阻主要用于各种工业应用,如制动电阻、平衡电阻、电容器充电和放电、Crowbar保护电路、滤波、电气机械设备等。其特点是高稳定性、高可靠性和强大的散热能力。

    技术参数


    HSA系列
    - 功率(W):5至75
    - 带散热片时的热耗散(W):10至75
    - 不带散热片时的热耗散(W):5.5至45
    - 电阻值(欧姆):最小值为R01,最大值随型号变化
    - 最大工作电压(V):160至1400
    - 介电强度(V):1400至5000
    - 稳定性(1000小时后的电阻变化百分比):1至11%
    - 散热片面积(mm²):41500至99500
    - 厚度(mm):1至3
    - 安装孔数:2个至4个
    HSC系列
    - 功率(W):100至300
    - 带散热片时的热耗散(W):100至300
    - 不带散热片时的热耗散(W):50至75
    - 电阻值(欧姆):最小值为R05,最大值随型号变化
    - 最大工作电压(V):1900至2500
    - 介电强度(V):5000至5600
    - 稳定性(1000小时后的电阻变化百分比):2至3%
    - 散热片面积(mm²):99500至578000
    - 厚度(mm):3至6
    - 安装孔数:4个至6个

    产品特点和优势


    1. 可靠性:已有超过50年的设计和制造经验,确保产品质量稳定可靠。
    2. 广泛适用性:涵盖5瓦至300瓦的功率范围,是市场上最全面的产品线之一。
    3. 定制化:提供不同类型的绕线、端接和安装方式,满足不同应用需求。
    4. 高性能:支持低电阻、低电感和高电压版本,适用于各类高端应用。
    5. 优越的散热性能:通过铝制外壳有效散热,使得产品在有限空间内能够高效运行。

    应用案例和使用建议


    应用案例
    - 制动电阻:用于电动机停止时吸收和消耗动能。
    - 平衡电阻:用于平衡负载电流,保持系统稳定性。
    - 电容器充电和放电:在电源管理中起关键作用,确保电容器安全充放电。
    使用建议
    - 在高功率应用中,必须使用散热片以避免过热。
    - 长期稳定运行需要按照手册要求进行适当的降额使用。
    - 对于脉冲应用,建议采用专用的散热脂以提高热导率。

    兼容性和支持


    HS系列电阻可与各种标准和定制设备兼容,TE Connectivity提供详细的技术支持,包括定制设计咨询、选型指导和售后维护服务。

    常见问题与解决方案


    常见问题
    - 过热:由于过载导致温度升高。
    - 解决方案:确保散热片正确安装并使用适当的散热脂。
    - 电阻变化:长期使用后电阻发生变化。
    - 解决方案:按照手册要求进行降额使用,延长使用寿命。

    总结和推荐


    HS系列铝制外壳功率电阻具有广泛的功率范围和高度的可靠性,适用于各种工业应用。该产品系列以其卓越的散热能力和丰富的自定义选项在市场上脱颖而出。对于追求高性能和稳定性的工程师和设计师来说,HS系列是一个值得信赖的选择。强烈推荐此产品给寻求高效能功率电阻的客户。

HSA5027RF参数

参数
电阻值 27Ω
温度系数 ±50ppm/℃
精度 ±1%
额定功率 50W
电阻个数 -
引脚数量 -
长*宽*高 51mm*30mm*17mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 散装

HSA5027RF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5027RF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA5027RF HSA5027RF数据手册

HSA5027RF封装设计

查看详情并下载
Symbol
Footprint
3D Model
