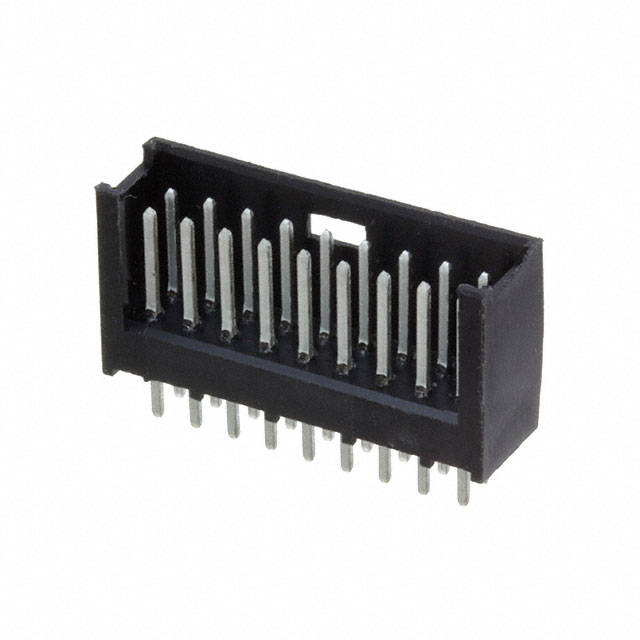

280509-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距18p双排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: N-280509-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 280509-1

280509-1概述


    产品简介


    本产品是一款由TE Connectivity生产的PCB安装式板对板连接器(PCB Mount Header),型号为280509-1,隶属于TE的AMPMODU系列。该连接器适用于垂直安装,采用通孔焊接方式固定到电路板上。每个连接器包含18个位置,行间距为2.54毫米,采用部分遮蔽设计以增强稳定性和减少误插风险。它适用于广泛的工业应用,如通信设备、工业自动化、汽车电子及消费电子产品等领域。

    技术参数


    - 连接器系统:板对板连接器
    - 接触点数量:18位
    - 行数:2行
    - 中心线间距:2.54毫米(0.1英寸)
    - 绝缘耐压:750伏
    - 焊锡接口长度:3.5毫米(0.138英寸)
    - 接触点镀层:亮面镀锡
    - 接触材料:磷青铜
    - 端接方法:通孔焊接
    - 操作温度范围:-65°C至105°C(-85°F至221°F)
    - 环保认证:符合欧盟RoHS、ELV、REACH标准
    - 兼容波峰焊工艺:可承受265°C的高温

    产品特点和优势


    这款连接器具备以下几个独特功能和优势:
    1. 双行设计:2行18位的设计提供了充足的引脚,适用于复杂电路板的连接需求。
    2. 部分遮蔽结构:减少了误插的风险,提高了稳定性。
    3. 高绝缘耐压:750伏的绝缘耐压保证了安全可靠的电气连接。
    4. 广泛的应用范围:适用于各种工业场合,包括但不限于通信设备、汽车电子等。
    5. 易于焊接:通过通孔焊接的方式固定,焊接简单且可靠。
    6. 环保材料:完全符合RoHS、ELV和REACH等环保标准,满足全球范围内严格的安全要求。

    应用案例和使用建议


    该连接器可应用于多种电子设备,例如通信基站的内部布线、汽车电子控制单元、工控设备等。以下是一些使用建议:
    1. 选择合适的焊锡温度:确保在焊接时使用适当的温度,以避免高温损坏连接器或焊锡接口。
    2. 保持接触清洁:定期检查和清洁连接器,避免因氧化或污染导致接触不良。
    3. 合理布置线路:尽量减少电磁干扰,尤其是在信号传输线路密集的情况下。
    4. 遵循正确的安装步骤:严格按照制造商提供的安装指南进行操作,避免错误安装导致的故障。

    兼容性和支持


    该连接器与TE其他型号的连接器具有良好的兼容性,如281556-2、280530-4等。同时,TE提供专业的技术支持服务,用户可以拨打免费电话 +1 800 522 6752 获取帮助。对于文档和技术支持,可以在TE官网的产品页面上找到相关资料。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决办法:
    1. 焊接过程中出现虚焊:确保焊点充分加热并完全湿润。可以尝试调整焊锡的量和焊接温度。
    2. 接触不良:检查接触点是否清洁,必要时可以重新清洁或更换连接器。
    3. 温度过高导致损坏:严格按照手册中的焊接温度要求操作,避免高温损坏。
    4. 连接器插入不畅:确认插针和插座对齐,避免错误插入导致损坏。

    总结和推荐


    总体来说,280509-1型号的PCB安装式板对板连接器具有设计精良、易于安装、可靠性高等特点。它的广泛应用范围、环保材料以及TE提供的全面技术支持使其在市场上具有很强的竞争力。因此,我们强烈推荐这一产品给需要高性能板对板连接器的应用场合。无论是在工业控制还是通信设备中,这款连接器都能提供稳定的连接性能,助力实现高效可靠的电子设备设计。

280509-1参数

参数
防护等级 -
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
颜色 黑色
额定电流 3A
针脚数 18pin
排数 2
类型 Detent Lock,Header
间距-配接 2.54mm
长*宽*高 25.4mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

280509-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

280509-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 280509-1 280509-1数据手册

280509-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0494 ¥ 8.9199
300+ $ 0.9991 ¥ 8.4924
550+ $ 0.969 ¥ 8.2365
1100+ $ 0.9486 ¥ 8.0631
1200+ $ 0.9282 ¥ 7.8897
2500+ $ 0.7854 ¥ 6.6759
库存: 3226
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1337.98
