644752-4

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.96mm间距4p单排排针 线对板连接器, MTA-156系列, 直角, 通孔安装
供应商型号: N-644752-4
供应商: 云汉优选
标准整包数: 1

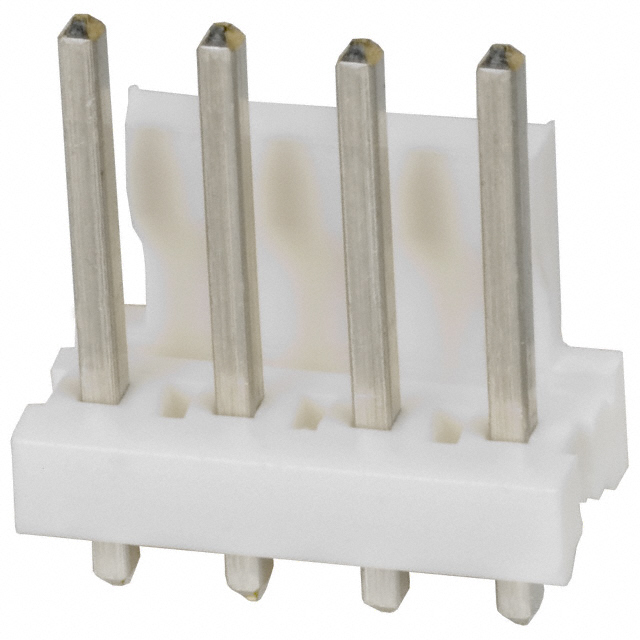

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 644752-4

644752-4概述

    # 电子元器件技术手册:4位矩形电源连接器

    产品简介


    4位矩形电源连接器是一款适用于电源传输的连接器系统,其主要特点为线到板式连接方式(Wire-to-Board)。这种连接器适用于多种电路应用,广泛应用于电子设备的电源传输领域。其产品类型为插头(Plug),设计用于印刷电路板(Printed Circuit Board, PCB),并具有部分遮蔽结构(Partially Shrouded)。
    主要特点
    - 连接器系统:线到板式连接(Wire-to-Board)
    - 插头类型:Plug
    - 接口类型:Header
    - 中心间距(Pitch):3.96 mm [.156 in]
    - 岗位数量(Positions):4

    技术参数


    以下是该连接器的主要技术参数和电气特性:
    - 工作电压:600 VAC
    - 电流额定值:最大7 A
    - 绝缘电阻:大于100 MΩ
    - 耐温范围:-55°C至105°C [-67°F至221°F]
    - 接触材料:基材为铜合金,接触面镀锡,底镀镍
    - 接口尺寸:母端长10.16 mm [.4 in]
    - 安装方式:垂直安装于PCB
    - 兼容标准:UL 94V-0, CSA, UL E28476, UL 94V-0
    - 封装:每包1个

    产品特点和优势


    该连接器具备多个独特的功能和优势,使其在应用中表现出色:
    - 高可靠性:具有强大的机械锁紧功能(摩擦锁定),确保连接稳固。
    - 宽工作温度范围:能够在极端环境中稳定运行。
    - 兼容性强:通过多个认证标准,包括UL、CSA和VDE,满足国际标准要求。
    - 阻燃材料:采用UL 94V-0等级的阻燃材料,提高安全性。
    - 多功能兼容性:可与其他符合MTA 156标准的产品配合使用。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于汽车电子、工业控制、通信设备、家电等领域,用于提供稳定的电源传输。例如,在汽车电子中,可用于车载音响、导航系统等设备的电源连接。
    使用建议
    - 正确安装:确保接触面和焊接点的质量,以保证良好的电连接。
    - 散热考虑:在高电流应用中,注意散热,避免因过热而影响寿命。
    - 定期检查:定期进行检查和维护,确保连接器正常工作。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他标准MTA 156系列的产品配合使用。对于客户的技术支持,可通过电话+1 800 522 6752联系制造商。

    常见问题与解决方案



    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查接触面是否清洁,重新焊接或更换接触件。
    2. 发热过高
    - 解决方案:增加散热措施,如增加散热片或降低电流负载。
    3. 无法锁定
    - 解决方案:检查锁紧机构是否损坏,必要时更换锁紧部件。

    总结和推荐


    综上所述,4位矩形电源连接器以其高可靠性和广泛的适用性,成为电源传输领域的优选产品。它不仅能够满足各种复杂环境下的需求,还通过多项国际标准认证,确保其品质和安全性。因此,我强烈推荐此款连接器作为电源传输的首选产品。
    如需进一步的技术咨询和支持,请访问TE网站或联系技术支持热线。

644752-4参数

参数
触头镀层 - 配接
间距-配接 3.96mm
额定电流 7A
触头镀层厚度 - 配接 -
防护等级 -
颜色 白色
排数 1
类型 Friction Lock,Header
针脚数 4pin
长*宽*高 15.85mm(长度)*7.62mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

644752-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

644752-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 644752-4 644752-4数据手册

644752-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
