2842104-6

厂牌: TE CONNECTIVITY

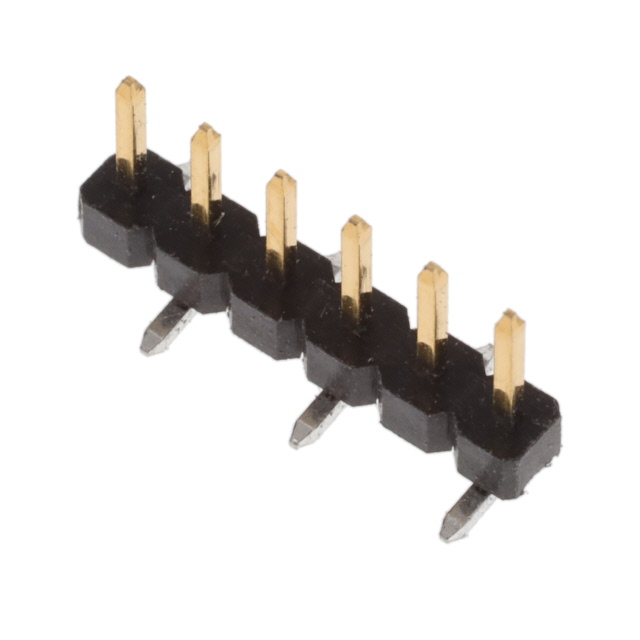

产品描述: TE Connectivity 2.0mm间距6p单排排针 板对板连接器, AMPMODU系列, 直角, 表面
供应商型号: N-2842104-6
供应商: 云汉优选
标准整包数: 700
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842104-6

2842104-6概述


    产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 接插件系列为板对板和线对板提供了多种可靠的连接器解决方案。这些2 mm 插头比标准的2.54 mm(0.100英寸)中心线占据PCB板上38%的空间,允许客户在其板上构建更多的功能。我们的断开式插头可以与市场上其他主要品牌的插座互配,这使得它们在市场上具有很高的竞争力。

    技术参数


    - 材料
    - 镀层:30 μ”[0.76 μm]金、15 μ”[0.38 μm]金、4 μ”[0.1 μm]金镀层、锡
    - 触点材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境认证:UL94 V0,低卤素;操作环境等级III

    - 规格
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - 尚待UL批准
    - 已获VDE批准

    - 电气
    - 电流承载能力:最大2A
    - 介电强度:650VAC
    - 操作电压:125VDC或125VAC RMS

    - 机械
    - 操作温度范围:锡镀层 -40°C至105°C;金镀层 -40°C至125°C
    - 焊接能力:可承受回流焊高达260°C
    - 振动:不会出现超过1微秒的电气中断

    产品特点和优势


    - 空间节省:与2.54 mm 中心线相比,这些插头在PCB板上可节省38%的空间,提供更大的设计灵活性。
    - 成本效益:适合自动化表面贴装和回流焊接制造,高效且经济。
    - 互配性:与其他主要品牌插座互配,确保广泛的兼容性和通用性。

    应用案例和使用建议


    这些插头广泛应用于工业控制系统、机器人、自动化设备等领域。对于需要紧凑布局的应用,如PLC/IO设备,AMPMODU 2 mm 断开式插头是一个理想选择。在使用时,建议在自动化装配过程中选择合适的尾长和包装形式,以适应不同的处理系统。

    兼容性和支持


    - 兼容性:与其他主要品牌插座兼容。
    - 支持和维护:制造商提供技术支持和维护服务,确保用户能够顺利部署和使用这些插头。

    常见问题与解决方案


    - 问题1:插头与电路板之间的焊接不良。
    - 解决方案:确保使用正确的焊接温度,并检查焊点是否均匀覆盖。

    - 问题2:插头与插座接触不良。
    - 解决方案:清洁接触面,确保没有灰尘或污垢影响接触效果。

    总结和推荐


    AMPMODU 2 mm 断开式插头凭借其紧凑设计、高效应用和广泛的兼容性,在工业应用中表现出色。它的优势在于节省空间、高可靠性以及与市场上其他品牌的互配性。综合考虑,我们强烈推荐这款产品,特别是在需要紧凑布局和高效装配的应用场景中。

2842104-6参数

参数
排数 1
针脚数 6pin
额定电流 2A
类型 Breakaway,Header,Push-Pull
间距-配接 2mm
触头镀层 - 配接
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2842104-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842104-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842104-6 2842104-6数据手册

2842104-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
