TE60B6R8J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 6.8Ω 60W 支架安装 102mm(长度)*61mm(高度)
供应商型号: 3829021
供应商: 海外现货
标准整包数: 1

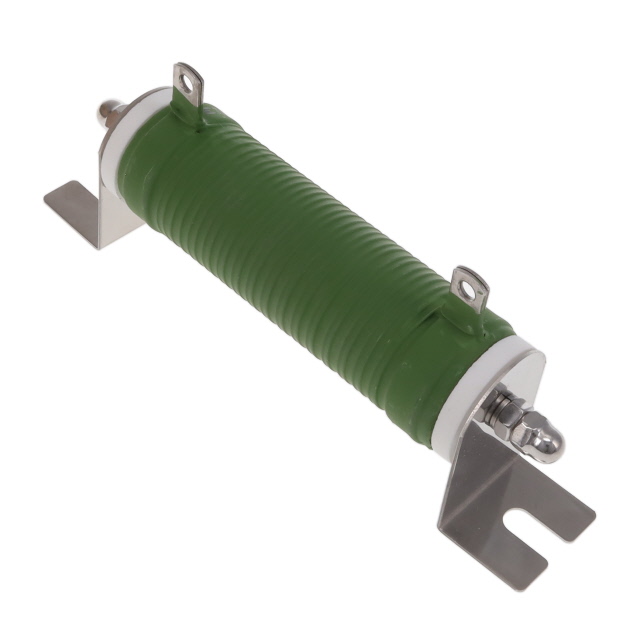

TE CONNECTIVITY 其它固定电阻 TE60B6R8J

TE60B6R8J概述

    High Power Wire Wound Resistor (TE Series) 技术手册综述

    产品简介


    高功率线绕电阻是一种专门设计用于工业和通用应用的标准及定制电阻器,特别适用于大功率需求的应用场景。TE Connectivity 提供的高功率线绕电阻利用标准和边缘绕制(波纹状)绕法来提高其功率处理能力。这些电阻器专为重型机械、电气设备和电机控制等要求稳定性和可靠性的应用而设计。

    技术参数


    高功率线绕电阻的主要技术规格如下:
    | 功率等级 | 电阻范围 | 精度 | 尺寸(毫米) |
    ||
    | 50W | 10Ω 至 2.7kΩ | ±5%,±10% | 102x124x146 |
    | 60W | 10Ω 至 2.7kΩ | ±5%,±10% | 102x124x146 |
    | 80W | 10Ω 至 2.7kΩ | ±5%,±10% | 152x174x196 |
    | 100W | 1Ω 至 2.7kΩ | ±5%,±10% | 182x204x226 |
    | 120W | 1Ω 至 2.7kΩ | ±5%,±10% | 182x204x226 |
    | 150W | 1Ω 至 2.7kΩ | ±5%,±10% | 195x217x239 |
    | 200W | 1Ω 至 9.1Ω 和 10Ω 至 2.7kΩ | ±5%,±10% | 195x217x239 |
    | 300W | 1Ω 至 9.1Ω 和 10Ω 至 2.7kΩ | ±5%,±10% | 282x304x326 |
    | 400W | 1Ω 至 15Ω 和 16Ω 至 2.7kΩ | ±5%,±10% | 282x304x326 |
    | 500W | 1Ω 至 20Ω 和 21Ω 至 2.7kΩ | ±5%,±10% | 316x338x360 |
    | 600W | 1Ω 至 20Ω 和 21Ω 至 2.7kΩ | ±5%,±10% | 345x367x389 |
    | 750W | 1Ω 至 75Ω 和 76Ω 至 2.7kΩ | ±5%,±10% | 316x338x360 |
    | 1000W | 1Ω 至 100Ω 和 101Ω 至 2.7kΩ | ±5%,±10% | 300x325x350 |
    | 1200W | 1Ω 至 100Ω 和 101Ω 至 2.7kΩ | ±5%,±10% | 415x440x465 |
    | 1500W | 1Ω 至 120Ω 和 121Ω 至 2.7kΩ | ±5%,±10% | 415x440x465 |
    | 2000W | 1Ω 至 120Ω 和 121Ω 至 2.7kΩ | ±5%,±10% | 510x535x560 |
    | 2500W | 1Ω 至 120Ω 和 121Ω 至 2.7kΩ | ±5%,±10% | 600x625x650 |
    - 额定电流(连续):参见上表。
    - 绝缘电阻:DC 100V 下,最小值为 20MΩ。
    - 耐压强度:最小值为 2500VAC。
    - 温度系数:小于 10Ω 时,±400 ppm/℃;大于等于 10Ω 时,±1000 ppm/℃。
    - 工作温度范围:-55°C 至 +155°C。

    产品特点和优势


    高功率线绕电阻具备多种独特的功能和优势:
    - 功率密度高:最高可达 2500W。
    - 阻燃结构:采用 UL94V 涂层,确保安全。
    - 环保合规:符合 RoHS 标准。
    - 定制服务:可根据客户需求提供不同的引脚/导线配置。

    应用案例和使用建议


    这些电阻器广泛应用于各种大型电气和生产设备中,包括但不限于:
    - 大型电气设备和生产机械。
    - 负载测试模拟。
    - 电机启动/停止循环。
    - 动态制动。
    - 设备放电。
    使用建议:
    - 在选择具体型号时,需根据实际应用场景和所需的功率等级进行匹配。
    - 安装时应注意环境条件,如温度和湿度,以确保长期稳定运行。

    兼容性和支持


    高功率线绕电阻可以与其他合适的电气设备和系统兼容。TE Connectivity 提供全面的技术支持和维护服务,可以通过官网获取进一步的帮助。

    常见问题与解决方案


    - 问题1:长时间使用后电阻值变化较大。
    - 解决方案:定期检查并校准电阻值,避免过载操作。

    - 问题2:设备无法正常散热。
    - 解决方案:确保安装位置良好通风,并适当降低负载。

    总结和推荐


    高功率线绕电阻在工业应用中表现出色,具有高功率密度、优异的安全特性和良好的环保性能。对于需要高性能电阻的应用场合,强烈推荐选用这款产品。它不仅能够满足不同功率需求,还能确保长期稳定可靠的运行。

TE60B6R8J参数

参数
额定功率 60W
电阻个数 -
引脚数量 -
电阻值 6.8Ω
温度系数 ±440ppm/℃
精度 ±5%
长*宽*高 102mm(长度)*61mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

TE60B6R8J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE60B6R8J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE60B6R8J TE60B6R8J数据手册

TE60B6R8J封装设计

查看详情并下载
Symbol
Footprint
3D Model
