5-104319-3

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 2.54mm 2 30pin 3A 380nm 金 黑色 通孔安装
供应商型号: W-5-104319-3
供应商: 云汉优选
标准整包数: 13
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-104319-3

5-104319-3概述

    #

    产品简介

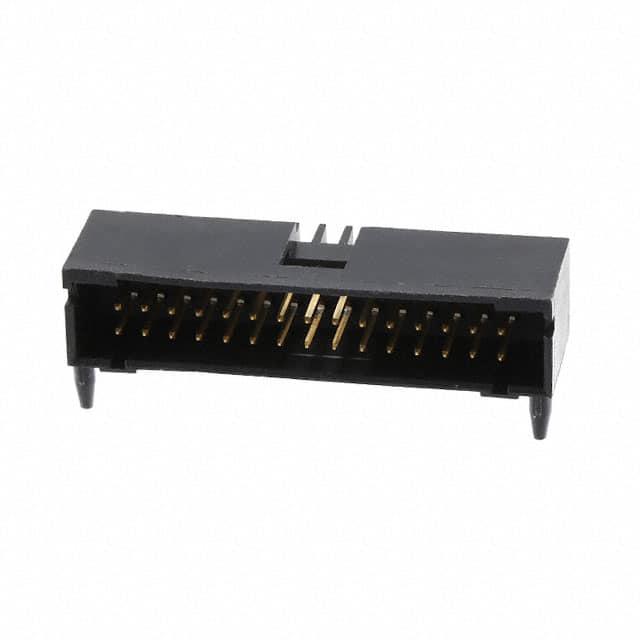

    PCB Mount Header, Right Angle, Wire-to-Board, 30 Position, 2.54 mm [.1 in] 中心线
    这款电子元器件是适用于电路板(PCB)安装的连接器,特别设计为直角安装方式,适用于线到板的应用场景。它具有30个位置,每个位置中心线间距为2.54毫米(0.1英寸),并采用了全封闭结构。这款连接器广泛应用于电子设备制造、工业自动化、汽车电子等领域,作为信号传输的关键组件。

    技术参数


    - 产品类型: PCB Mount Header
    - 连接器系统: 线到板
    - 接头类型: 全封闭
    - 连接与接触终止: 连接到印刷电路板
    - PCB连接器组装类型: PCB安装接头
    - 配置特征:
    - 连接接触负载条件: 完全加载
    - 位置数量: 30
    - 行数: 2
    - PCB安装方向: 直角
    - 电气特性:
    - 绝缘电阻: ≥5000 MΩ
    - 耐电压(最大): 750 VRMS
    - 工作电压: 30 VAC
    - 接触电流(最大): 3 A
    - 主体特征:
    - 连接轮廓: 标准
    - 主要产品颜色: 黑色
    - 接触特征:
    - 配合方形插针尺寸: 0.64 mm [.025 in]
    - PCB接触终止区域电镀材料厚度: 2.54 – 5.08 µm [100 – 200 µin]
    - 接触基材材料: 铜合金
    - 接触配合区域电镀材料: 金
    - 机械附件:
    - 配合对准类型: 极化
    - 配合保留方式: 插销锁
    - PCB安装固定方式: 板锁
    - 配合保留类型: 卡扣
    - 壳体特征:
    - 壳体材料: 热塑性塑料
    - 中心线(间距): 2.54 mm [.1 in]
    - 使用条件:
    - 壳体温度等级: 标准
    - 操作温度范围: -55 – 105°C [-67 – 221°F]

    产品特点和优势


    - 高可靠性: 绝缘电阻≥5000 MΩ,耐电压高达750 VRMS,确保电气安全稳定。
    - 多功能性: 30个位置设计,可支持多种信号传输需求,适合复杂电子设备的组装。
    - 坚固耐用: 采用热塑性塑料材质和铜合金接触点,具有较高的机械强度和耐腐蚀性。
    - 快速安装: 通过直角安装设计和板锁固定,便于快捷装配和维护。

    应用案例和使用建议


    应用案例
    这款PCB Mount Header通常用于控制板、主板、传感器模块等电子设备的连接。例如,在汽车电子系统中,它可以用于连接车载控制系统与传感器模块,实现信号传输。
    使用建议
    - 在安装过程中,注意保持垂直插入以避免短路。
    - 在高温环境下使用时,建议采用耐高温焊料进行焊接。
    - 确保所有连接可靠,使用前进行功能测试。

    兼容性和支持


    - 兼容性: 该产品与CSA LE7189、UL E28476等标准认证的产品兼容。
    - 支持: 如需技术支持,请拨打 +1 800 522 6752,或访问TE官网获取更多信息和文档。

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方案: 确保接触面积清洁且无氧化物,重新焊接以保证接触良好。
    2. 问题: 连接不稳定
    - 解决方案: 检查极化是否正确,确保卡扣牢固锁定。
    3. 问题: 绝缘失效
    - 解决方案: 检查绝缘层是否有损坏或污染,如有必要请更换。

    总结和推荐


    总体来说,这款AMPMODU Headers PCB Mount Header是一款高性能、高可靠性的电子元器件。它的多重优势使其在众多应用场景中表现出色。我们强烈推荐此产品,尤其是对于需要高性能连接解决方案的设计和制造项目。

5-104319-3参数

参数
防护等级 -
类型 Detent Lock,Header
额定电流 3A
针脚数 30pin
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
颜色 黑色
排数 2
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 管装

5-104319-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104319-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-104319-3 5-104319-3数据手册

5-104319-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 4.4202 ¥ 36.5084
208+ $ 4.2945 ¥ 35.4603
312+ $ 4.221 ¥ 34.8534
1105+ $ 3.8325 ¥ 31.6455
2600+ $ 3.2445 ¥ 26.7903
5109+ $ 3.1395 ¥ 25.9233
库存: 260
起订量: 91 增量: 13
