HCF110J47RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 47Ω 100W 螺纹安装 110mm*76mm*15mm
供应商型号: 3565635
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF110J47RJ

HCF110J47RJ概述

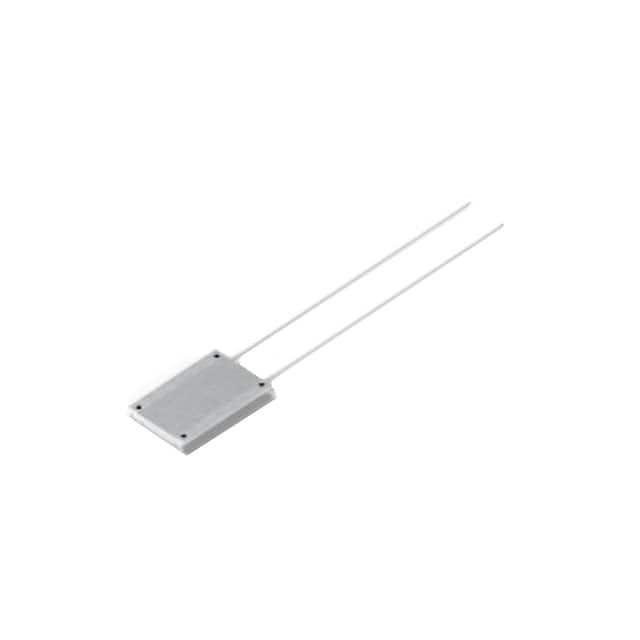

    铝制外壳制动电阻产品概述

    产品简介


    铝制外壳制动电阻(HCF系列)是TE Connectivity最新推出的功率电阻器,专为吸收高功率过载而设计。这些电阻器特别适用于制动系统,由于其低外形(仅15毫米厚),非常适合空间有限的应用场合。

    技术参数


    以下是HCF系列电阻器的主要技术规格和性能参数:
    - 额定功率:HCF80: 75W,HCF110: 100W,HCF166: 160W,HCF216: 200W(均在40°C时)
    - 最大工作电压:1100V
    - 绝缘电阻:≥1000MΩ @ 1000VDC
    - 介电强度:3500VAC,持续1分钟(终端至铝壳)
    - 温度系数:±200ppm/°C
    - 飞线长度:300mm,PTFE绝缘,耐压600V,工作温度范围-50°C到+150°C
    - 阻值范围:
    - HCF80:4.7Ω至1KΩ
    - HCF110:10Ω至1KΩ
    - HCF166:100Ω至1KΩ
    - HCF216:100Ω至1KΩ
    - 环境特性:
    - 防护等级:IP54
    - 振动测试:符合IEC 60068-2-6标准
    - 脉冲过载测试:无物理损伤

    产品特点和优势


    - 高功率过载能力:能够在短时间内承受极高功率过载。
    - 低外形设计:厚度仅为15毫米,适合空间受限的应用。
    - 高防护等级:提供IP54防护等级,防止灰尘和水侵入。
    - 飞线设计:PTFE绝缘的飞线,提供了连接的灵活性。

    应用案例和使用建议


    - 制动系统:应用于电动汽车、工业电机、风力发电等领域的制动系统。
    - 散热要求:鉴于其高功率过载能力,安装时需要确保良好的散热环境。
    - 特殊应用:在极端环境条件下使用时,需考虑其防护等级的优势。

    兼容性和支持


    - 兼容性:与多种控制系统和电源设备兼容,广泛应用于工业自动化、电力系统等领域。
    - 技术支持:如有疑问,可访问TE Connectivity官网获取帮助。

    常见问题与解决方案


    - 问:如何处理过热问题?
    - 答:确保良好的散热措施,如使用散热片或风扇。避免长时间高负载运行,如果需要,可以增加空气流通。
    - 问:如何检查绝缘电阻?
    - 答:使用兆欧表进行测试,确保绝缘电阻不低于1000MΩ @ 1000VDC。

    总结和推荐


    HCF系列铝制外壳制动电阻凭借其出色的性能、高功率过载能力和低外形设计,成为制动系统应用的理想选择。其独特的飞线设计和高防护等级使其在各种恶劣环境中依然表现出色。建议在空间受限且需要高可靠性制动系统的应用场景中优先选用。对于具体应用,建议联系专业工程师进行详细评估。

HCF110J47RJ参数

参数
电阻值 47Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 100W
电阻个数 -
引脚数量 -
长*宽*高 110mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF110J47RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF110J47RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF110J47RJ HCF110J47RJ数据手册

HCF110J47RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 474.8579
2+ ¥ 455.8636
3+ ¥ 425.4727
5+ ¥ 417.875
10+ ¥ 417.875
20+ ¥ 410.2772
50+ ¥ 410.2772
100+ ¥ 410.2772
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 474.85
