63010-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass RCP 13.71mm T/R
供应商型号: N-63010-1
供应商: 云汉优选
标准整包数: 11000

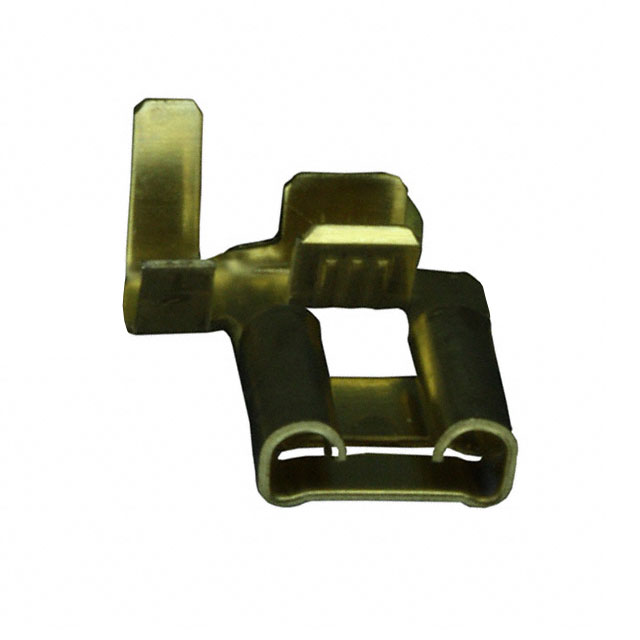

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63010-1

63010-1概述


    产品简介


    产品名称: FASTON 250 接收端子(型号:63010-1)
    产品类型: 快速断开端子(Quick Disconnects)
    主要功能: 用于快速安全地连接导线,确保电气连接稳定可靠。
    应用领域: 主要应用于家电、汽车电子系统、工业自动化设备等场合。

    技术参数


    - 接线尺寸: 18 – 14 AWG (0.82 – 2.08 mm²)
    - 插针宽度: 6.35 mm (0.25 in)
    - 插针厚度: 0.81 mm (0.032 in)
    - 电线绝缘支持直径范围: 2.79 – 4.06 mm (0.11 – 0.16 in)
    - 产品长度: 13.72 mm (0.54 in)
    - 终端材料厚度: 0.41 mm (0.016 in)
    - 操作温度范围: -40°C 至 110°C (-40°F 至 230°F)
    - 兼容标准: CSA, UL

    产品特点和优势


    产品特点:
    - 快速安装: 独特的压接工艺设计,使得安装简便快捷。
    - 高强度接触: 采用黄铜材料,确保长期可靠的电气连接。
    - 宽广的适用范围: 能够处理从18到14 AWG的多种导线尺寸,适用于多种不同的应用场合。
    优势:
    - 稳定性高: 高强度的黄铜材料保证了长期稳定的电气连接。
    - 兼容性强: 支持广泛的导线尺寸和多种绝缘支持直径,具有高度的灵活性。
    - 安全性好: 通过了CSA和UL认证,确保符合行业标准。

    应用案例和使用建议


    应用案例:
    - 家电: 作为冰箱、洗衣机等家用电器内部连接的快速断开端子。
    - 汽车电子系统: 用于引擎控制单元(ECU)和车身控制模块(BCM)之间的电气连接。
    使用建议:
    - 正确选择尺寸: 在使用时,需要根据实际导线尺寸选择合适的端子型号,以确保连接的稳定性和可靠性。
    - 规范操作: 操作过程中需要遵循标准的压接流程,以确保端子的良好安装。

    兼容性和支持


    兼容性:
    - 支持导线: 可以匹配18至14 AWG的导线。
    - 与标准兼容: 该端子符合CSA和UL的标准,可广泛应用于各种设备和系统。
    支持和服务:
    - 技术支持: 如有任何疑问,可通过电话+1 800 522 6752获取及时的技术支持。
    - 备件信息: 其他相关备件如压接工具、备用套件等可在供应商处购买。

    常见问题与解决方案


    1. 问题: 端子无法正确插入
    - 解决方案: 检查插针宽度和导线直径是否匹配,重新安装。
    2. 问题: 连接处松动
    - 解决方案: 确保按照标准压接工艺进行安装,检查导线是否完全压接到位。
    3. 问题: 温度范围内的连接失效
    - 解决方案: 确认安装后的温度范围符合-40°C 至 110°C的规定,检查是否有任何损坏。

    总结和推荐



    总结

    :
    FASTON 250 接收端子(型号:63010-1)是一款高性能、高稳定性的快速断开端子,适用于各种电子设备。该产品在多个方面表现出色,包括广泛的应用范围、优秀的机械性能和严格的品质标准。通过合理的选型和正确的操作,该产品能够提供可靠的电气连接,适合各种恶劣的工作环境。
    推荐:
    强烈推荐在家电、汽车电子系统及工业自动化设备等领域使用此款接收端子。由于其卓越的性能和稳定性,该产品是值得信赖的选择。

63010-1参数

参数
长*宽*高 10.41mm(长度)*7.62mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63010-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63010-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63010-1 63010-1数据手册

63010-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11000+ $ 0.0721 ¥ 0.6127
22000+ $ 0.0639 ¥ 0.5428
55000+ $ 0.0592 ¥ 0.5029
110000+ $ 0.0561 ¥ 0.4769
506000+ $ 0.051 ¥ 0.4335
库存: 33000
起订量: 11000 增量: 11000
交货地:
最小起订量为:11000
合计: ¥ 6739.7
