770246-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

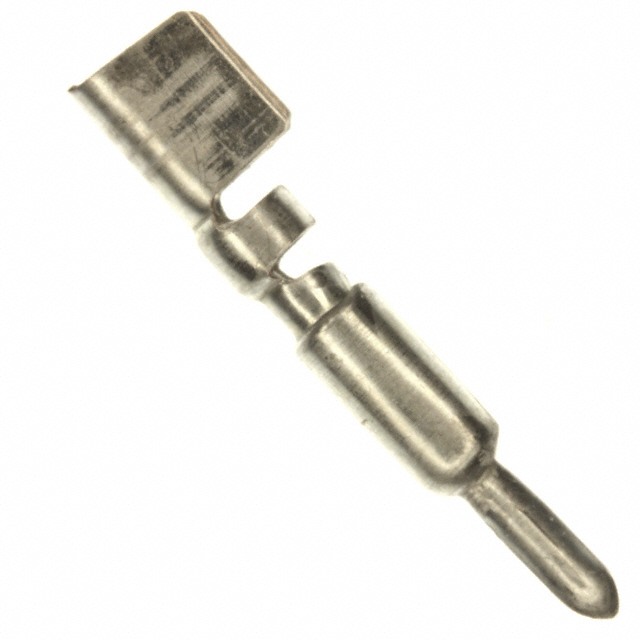

产品描述: TE Connectivity 镀锡压接端子 公端子, Universal MATE-N-LOK II系列, 最大6mm², 最小3mm²
供应商型号: JY-770246-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770246-3

770246-3概述

    5.0 mm Power Key Connectors 技术手册

    1. 产品简介


    5.0 mm Power Key Connectors 是一种适用于电线到板连接的高性能连接器,专为家庭电器的电源电路设计。该连接器具有紧凑的设计、5.0 mm 的接触中心线间距、4种不同的键位机制(自然色、红色、蓝色、黄色),能够显著提高装配效率和防止错误连接。产品适用于各种家用电器,尤其是燃气灶具等设备,提供安全可靠的电连接解决方案。

    2. 技术参数


    - 中心线间距:5.0 mm
    - 插合高度:19.4 mm
    - 额定电压:300 VAC(适用于150 VAC的应用)
    - 最大电流:10A(适用于16 AWG线缆,2个触点)
    - 适用导线:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 操作温度范围:-30°C ~ +105°C
    - 认证信息:
    - 认证于美国保险商实验室 (UL) 组件计划,文件号E28476
    - 加拿大标准协会认证,文件号LR7189
    - 材料和表面处理:
    - 插座触点:预镀锡铜合金
    - 主体材料:UL94V-0,玻璃填充尼龙,黑色

    3. 产品特点和优势


    - 紧凑设计:19.4 mm 的插合高度确保了连接器的紧凑性。
    - 高可靠性:采用双锁扣结构,确保触点完全加载。
    - 安全性:锁定杠杆被围栏保护,防止缠绕导线。
    - 防气泡设计:连接器设计可释放灌封工艺中产生的气泡。
    - 兼容性强:通过颜色编码和多种键位机制,减少组装错误。
    - 认证齐全:符合UL和CSA的安全标准,保证产品质量。

    4. 应用案例和使用建议


    - 家用电器:5.0 mm Power Key Connectors 广泛应用于家庭电器,特别是燃气灶具。这种连接器能提供可靠且易于安装的电连接。
    - 使用建议:在组装过程中,应注意正确的键位和颜色匹配,以避免错误连接。使用合适的工具进行压接,以确保触点之间的良好接触。

    5. 兼容性和支持


    - 兼容性:该连接器与各种类型的电线和电路板兼容,适用于不同型号的家庭电器。
    - 技术支持:泰科电子(Tyco Electronics)提供全面的技术支持,包括热线电话和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何正确选择键位类型?
    - 解决方案:根据具体应用场景选择合适的键位类型,以避免错配。

    - 问题2:如何检查触点是否完全加载?
    - 解决方案:在装配完成后,听是否有清晰的点击声,确认触点已经完全加载。

    - 问题3:如何避免导线缠绕?
    - 解决方案:使用锁定杠杆的防护围栏,避免导线缠绕。

    7. 总结和推荐


    5.0 mm Power Key Connectors 是一款高性能、高可靠性的连接器,适用于家庭电器中的电源电路。其独特的设计和多重安全措施使其在市场上具备强大的竞争力。强烈推荐给需要可靠电连接解决方案的应用场合。

770246-3参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 10-12 AWG
长*宽*高 25.53mm(长度)*4.45mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

770246-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770246-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770246-3 770246-3数据手册

770246-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
