4-794620-0

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 10pin 5A 760nm 金 黑色 通孔安装 19mm(长度)
供应商型号: N-4-794620-0
供应商: 云汉优选
标准整包数: 1

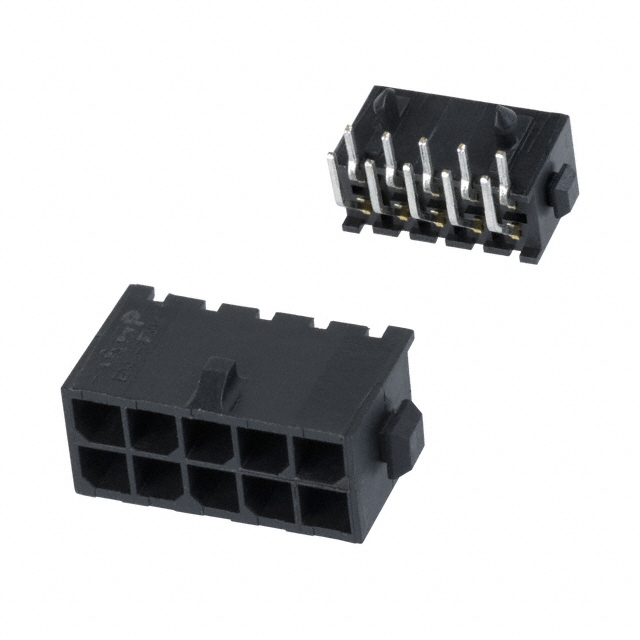

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794620-0

4-794620-0概述


    产品简介


    产品类型: PCB安装接头(引脚)
    主要功能: 用于板对板连接,适用于需要高可靠性、紧凑设计的应用场景
    应用领域: 广泛应用于工业自动化、通信设备、计算机外围设备等领域

    技术参数


    - 产品型号: 4-794620-0
    - 安装方式: 板端直角安装
    - 中心线间距: 3 mm(0.118 in)
    - 排数: 2
    - 位置数: 10
    - 电气特性:
    - 额定电压:250 VAC
    - 最大接触电流:5 A
    - 工作温度范围: -40°C至105°C(-40°F至221°F)
    - 引脚尺寸: 0.64 mm(0.025 in)
    - 插拔寿命: 100次
    - 焊接方式: 通孔焊接

    产品特点和优势


    特点:
    - 直角安装,节省空间
    - 全封闭式设计,提供更好的保护和稳定性
    - 接触镀金,提高电气连接性能
    - 通过多种认证,如UL 94V-0防火等级认证
    优势:
    - 适用于要求高可靠性的应用场合
    - 适合大批量生产,降低成本
    - 兼容多种标准,方便集成到不同系统中

    应用案例和使用建议


    应用场景:
    - 用于工业自动化控制系统中的传感器连接
    - 计算机外部设备(如打印机、扫描仪)中的板对板连接
    使用建议:
    - 在焊接过程中注意焊接温度和时间,以避免热损伤
    - 使用适当的夹具确保焊接后的连接稳定

    兼容性和支持


    兼容性:
    - 兼容标准:CNRCNR, USR
    - 兼容认证:UL E28476
    支持信息:
    - 供应商提供全面的技术支持服务,电话:+1 800 522 6752
    - 官方网站提供详细的产品文档和CAD文件

    常见问题与解决方案


    常见问题:
    1. 焊接后接触不良
    解决方案: 检查焊接温度和时间是否符合要求,确保焊点无空洞。
    2. 安装后松动
    解决方案: 确保正确使用板锁固定接头,紧固度达到标准。
    3. 耐温性能不佳
    解决方案: 检查使用环境温度是否超过工作温度范围,适当增加散热措施。

    总结和推荐


    总结:
    这款Micro MATE-N-LOK PCB安装接头凭借其紧凑的设计、可靠的连接性能以及多样的认证,成为工业应用中的理想选择。它的全封闭式设计和较高的接触电流能力使其在高可靠性要求的应用中表现出色。
    推荐:
    综合以上各方面考虑,我们强烈推荐这款Micro MATE-N-LOK PCB安装接头给需要高性能、高可靠性的电子系统开发者和制造商。该产品不仅满足行业标准,而且提供完善的售后服务和技术支持。

4-794620-0参数

参数
触头镀层厚度 - 配接 760nm
间距-配接 3mm
额定电流 5A
排数 2
颜色 黑色
针脚数 10pin
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
长*宽*高 19mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

4-794620-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794620-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794620-0 4-794620-0数据手册

4-794620-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
