1534334-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 15 AWG 压入式 19.8mm(长度)*1.5mm(宽度)
供应商型号: 1534334-1
供应商: 云汉优选
标准整包数: 7000
TE CONNECTIVITY 矩形连接器 - 触头 1534334-1

1534334-1概述

    #

    产品简介


    产品类型及主要功能

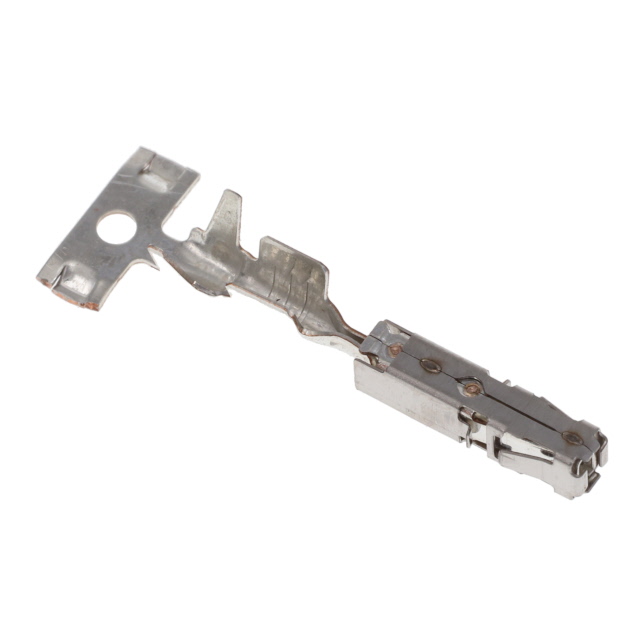

    本产品是AMP MCP系列下的一个插接件(Receptacle),型号为1534334-1。它主要用于汽车连接器系统,适用于17至15 AWG线径的电线,能够传输低功率电流,最大额定电流为24A。
    应用领域
    该插接件广泛应用于汽车行业,尤其适用于需要高可靠性、高电流传输能力的连接场景。其特点使其成为车辆电气系统的理想选择,如电池连接、引擎控制模块等关键部件之间的电气连接。
    #

    技术参数


    基本参数
    - 线径范围:17 - 15 AWG
    - 插接件厚度:0.6 mm (0.024 in)
    - 插接件宽度:1.5 mm (0.059 in)
    - 最大额定电流:24A (低功率)
    - 接触尺寸:1.5K
    - 接触材料:镀锡钢
    - 接触电阻:小于0.002 ohms
    - 绝缘直径范围:2.2 - 2.4 mm (0.086 - 0.094 in)
    性能参数
    - 操作温度范围:-40°C 至 130°C (-40°F 至 266°F)
    - 典型电流额定值:13A
    - 终端尺寸:适配17至15 AWG线径
    工作环境
    - 绝缘类型:非绝缘
    - 最高操作温度:130°C (266°F)
    #

    产品特点和优势


    独特功能
    1. 可密封性:本插接件不提供密封选项,但其结构设计确保了较高的电气稳定性和可靠性。
    2. 接触方式:采用180°接插式接触方式,易于安装和拆卸。
    3. 锁定机制:具有锁定卡扣(Locking Lance)设计,确保连接器的稳定性和安全性。
    市场竞争力
    - 耐用性:该插接件采用镀锡钢制成,具备良好的抗腐蚀性能,适合长期使用在恶劣环境下。
    - 高可靠性:接触尺寸达到1.5K,确保了高电流传输的安全性和稳定性。
    - 低成本解决方案:相比市场上其他高端连接器,该插接件提供了性价比更高的选择。
    #

    应用案例和使用建议


    使用场景
    - 汽车发动机控制模块:用于连接传感器和其他控制装置,确保信号的高效传输。
    - 电池管理系统:用于连接电池组和控制单元,实现对电池状态的实时监控。
    使用建议
    - 在安装前务必确认电线的规格符合17至15 AWG范围。
    - 安装时应注意接触面积的清洁,以保证良好的电接触。
    - 定期检查连接器的状态,确保其正常工作,避免因接触不良导致的故障。
    #

    兼容性和支持


    兼容性
    - 与线材的兼容性:本插接件适用于铜基材料的线材。
    - 行业标准:符合LV214、REACH、RoHS等相关标准。
    支持和服务
    - 如有任何问题,请拨打技术支持电话 +1 800 522 6752 获取帮助。
    - TE公司提供详尽的技术文档和支持服务,包括产品合规文档、CAD文件下载等。
    #

    常见问题与解决方案


    问题及解决办法
    - 问题1:连接不稳定
    - 解决办法:检查接触面积是否有杂质或损坏,必要时重新清洁或更换连接器。
    - 问题2:接触电阻过高
    - 解决办法:确保接触面积完全贴合,没有空气间隙,必要时可进行焊接处理。
    #

    总结和推荐


    综合评估
    - 优点:高性能、高可靠性、易于安装和维护。
    - 适用性:非常适合汽车电子系统的连接需求,特别是在发动机控制模块和电池管理系统中表现出色。
    推荐
    - 鉴于其优秀的性能和可靠性,强烈推荐在汽车电子系统中使用本产品。无论是从成本还是性能角度来看,这款插接件都是一个非常不错的选择。

1534334-1参数

参数
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 15 AWG
触头镀层
触头端接 压接
长*宽*高 19.8mm(长度)*1.5mm(宽度)
安装方式 压入式
应用等级 汽车级
零件状态 在售
包装方式 卷带包装,袋装

1534334-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1534334-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1534334-1 1534334-1数据手册

1534334-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
