1MM-HU-D29-VS-00-H-TBP

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 1mm 2 58pin 1A 760nm 金 贴片安装
供应商型号: ET-3801328
供应商: 海外现货
标准整包数: 1

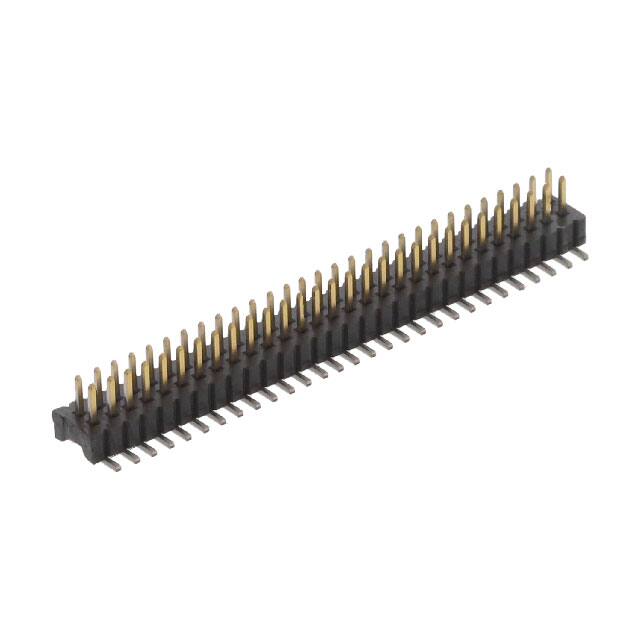

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1MM-HU-D29-VS-00-H-TBP

1MM-HU-D29-VS-00-H-TBP概述

    # AMPMODU SMALL CENTERLINE INTERCONNECTION SYSTEMS

    产品简介


    TE Connectivity(TE)的AMPMODU Small Centerline Interconnection Systems是细间距为1.0 mm [0.0394"]的连接器系统,与标准2.54 mm间距的产品相比,可以节省高达85%的电路板空间。这些连接器采用双梁接触设计,在极端冲击和振动环境中仍能提供可靠的电气连接。产品系列涵盖多达100个位置,提供两种镀层选项,并支持自动化表面贴装和回流工艺。

    技术参数


    电气参数
    - 电流额定值:每个触点最大1A
    - 工作电压:30VAC
    - 绝缘耐压:300VAC
    机械参数
    - 操作温度范围:-55°C至+125°C
    - 振动:符合EIA-364-28标准,无超过1微秒的电气断连
    - 可焊性:最高260°C的回流能力
    材料参数
    - 外壳材料:高温热塑塑料(LCP)
    - 插头/插座接触材料:铜合金
    - 镀层选项:30µ" [0.76 µm]金镀层,5µ" [0.1 µm]金镀层
    规格
    - 符合RoHS和REACH标准
    - UL认证电流为1.0A
    - CSA认证电流为0.8A
    - 产品规格:108-32154
    - 应用规格:插座114-32329,插头114-32210

    产品特点和优势


    AMPMODU Small Centerline Interconnection Systems具有以下优势:
    - 在PCB上可节省85%的空间
    - 即使在严重冲击和振动环境下也能实现可靠的信号传输
    - 表面安装配置适用于自动化生产环境
    - 金镀层提高了耐用性和抗腐蚀性
    - 可回流材料节约了时间
    - 双入口插座增强了组装灵活性

    应用案例和使用建议


    应用案例
    这些连接器广泛应用于多个行业领域,包括:
    - 工业控制
    - 建筑和家庭自动化设备
    - 伺服驱动器
    - 可编程逻辑控制器(PLC)
    - 输入输出设备(IO设备)
    - 电信设备
    - 机器人
    - 测试仪器
    使用建议
    在选择和使用AMPMODU Small Centerline Interconnection Systems时,应确保正确的操作温度范围和环境条件。在高振动环境下使用时,建议进行严格的测试以验证其可靠性。对于需要高密度布线的应用,可以通过使用不同行数和位置来优化布局。

    兼容性和支持


    这些连接器系统与其他电子元件和设备具有良好的兼容性,特别是那些支持1.0 mm中心线的组件。TE Connectivity提供了全面的支持服务,包括产品文档、在线技术支持和维修服务。用户可以访问TE的官方网站获取最新的产品信息和技术支持资源。

    常见问题与解决方案


    常见问题
    1. 连接器的焊接温度是多少?
    - 答案:可回流温度最高可达260°C。
    2. 连接器的电流和电压额定值是多少?
    - 答案:每个触点的最大电流为1A,工作电压为30VAC。
    3. 连接器如何保证在振动环境中的稳定性?
    - 答案:通过双梁接触设计,即使在振动条件下也能保持稳定的电气连接。
    解决方案
    1. 如果发现焊接不均匀,应如何处理?
    - 答案:检查焊接工艺是否正确,并调整焊接温度和时间以获得更好的结果。
    2. 如果需要更换连接器,应注意哪些事项?
    - 答案:确保新的连接器与现有系统的规格完全匹配,并按照制造商的指导进行安装。

    总结和推荐


    AMPMODU Small Centerline Interconnection Systems是一款高性能、多功能的连接器系统,特别适合于需要高密度布线和严苛环境下的应用。凭借其独特的设计和优良的制造质量,该产品在工业自动化、电信和机器人等领域具有显著的竞争优势。总的来说,我们强烈推荐这款连接器系统给所有需要高效、可靠互连解决方案的用户。

1MM-HU-D29-VS-00-H-TBP参数

参数
防护等级 -
间距-配接 1mm
触头镀层厚度 - 配接 760nm
颜色 -
额定电流 1A
针脚数 58pin
排数 2
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
安装方式 贴片安装
零件状态 在售
包装方式 盒装

1MM-HU-D29-VS-00-H-TBP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1MM-HU-D29-VS-00-H-TBP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1MM-HU-D29-VS-00-H-TBP 1MM-HU-D29-VS-00-H-TBP数据手册

1MM-HU-D29-VS-00-H-TBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
