170213-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass F 19.9mm T/R
供应商型号: 170213-1
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 170213-1

170213-1概述


    产品简介

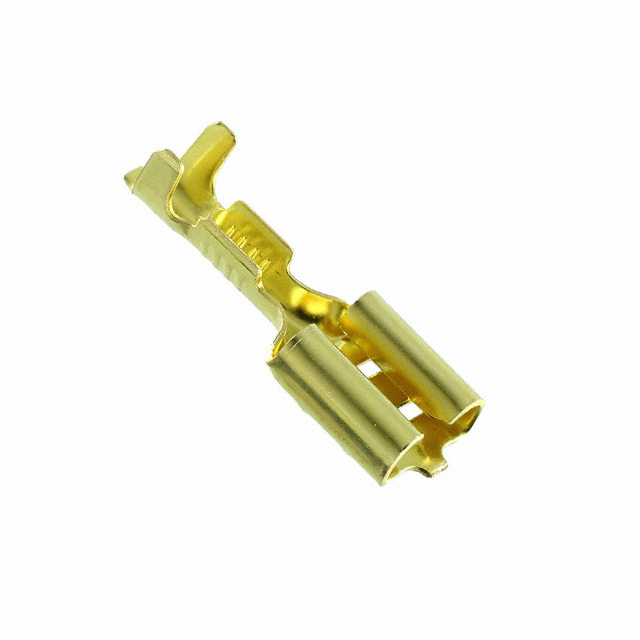

    产品名称: FASTON 250 接收端快速断开连接器
    产品类型: 快速断开连接器(Quick Disconnect)
    主要功能: 用于实现电线与电线之间的快速插拔连接,适用于18至14 AWG线径范围内的导线。具有机械锁定机制,确保连接稳定可靠。
    应用领域: 广泛应用于家电、汽车电子、工业控制及通信设备等领域。

    技术参数


    - 电线尺寸: 18至14 AWG (0.82至2.08 mm²)
    - 接合片宽度: 6.35 mm (0.25 in)
    - 接合片厚度: 0.81 mm (0.032 in)
    - 终端材料厚度: 0.43 mm (0.017 in)
    - 产品长度: 18.9 mm (0.744 in)
    - 绝缘直径范围: 2.54至4.32 mm (0.1至0.17 in)
    - 插入力: 正常
    - 操作温度范围: -40至110°C (-40至230°F)
    - 提取力: 24.5牛顿 (N)
    - 绝缘选项: 无绝缘
    - 行业标准: CSA、UL认证
    - 包装数量: 5000个/卷
    - 焊料工艺能力: 不适用

    产品特点和优势


    - 快速连接与断开: 通过独特的机械锁定设计,使电线连接迅速而方便,节省安装时间。
    - 广泛的适用范围: 可适配不同类型的线缆,包括从18 AWG到14 AWG的导线,具备广泛的应用前景。
    - 高可靠性: 在广泛的温度范围内(-40至110°C)保持良好的电气性能和机械稳定性。
    - 环保合规: 符合多项国际环保标准,如RoHS、ELV、REACH等,保证产品在全球市场的合规性。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于家用电器如空调、冰箱,以及汽车电子系统中的传感器、执行器等设备。例如,在汽车领域,它可以连接车身控制系统和发动机管理系统。
    使用建议:
    - 在安装前,确保导线的绝缘层完全剥离,并正确安装到连接器中。
    - 安装时,可以使用专用工具辅助插入,以避免损伤连接器或导线。
    - 拆卸时,应使用配套的工具进行操作,防止损坏连接器。

    兼容性和支持


    兼容性:
    此型号连接器可与多种标准规格的导线兼容,如快断式导线,广泛适用于各种电气系统。
    支持与维护:
    制造商提供技术支持热线(电话:+1 800 522 6752),并可在其官方网站上查找相关的技术文档和用户手册。

    常见问题与解决方案


    1. 问题: 连接不稳固
    - 解决方案: 检查导线是否正确安装,确认接头处无松动现象。必要时,重新安装连接器。
    2. 问题: 插入力过大
    - 解决方案: 使用适当的工具辅助插入。如有需要,联系技术支持寻求帮助。
    3. 问题: 温度范围外使用
    - 解决方案: 确保使用温度在规定的范围内(-40至110°C)。超出此范围可能导致电气性能下降。

    总结和推荐


    综合评估:
    FASTON 250 接收端快速断开连接器是一款高性能、广泛应用的电子元器件。它具有快速连接、高可靠性、广泛适用范围及优良的环保合规性等优点。适合于各类电气系统中,尤其是在家电和汽车电子等领域中表现尤为突出。
    推荐:
    强烈推荐使用FASTON 250接收端快速断开连接器,它能显著提高系统的可靠性和安装效率。同时,制造商提供的全方位技术支持也使得该产品的用户体验更加出色。

170213-1参数

参数
长*宽*高 18.9mm*7.6mm*7.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装,袋装

170213-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170213-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 170213-1 170213-1数据手册

170213-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2081
10000+ ¥ 0.2037
20000+ ¥ 0.1976
库存: 65000
起订量: 5000 增量: 15000
交货地:
最小起订量为:5000
合计: ¥ 1040.5
