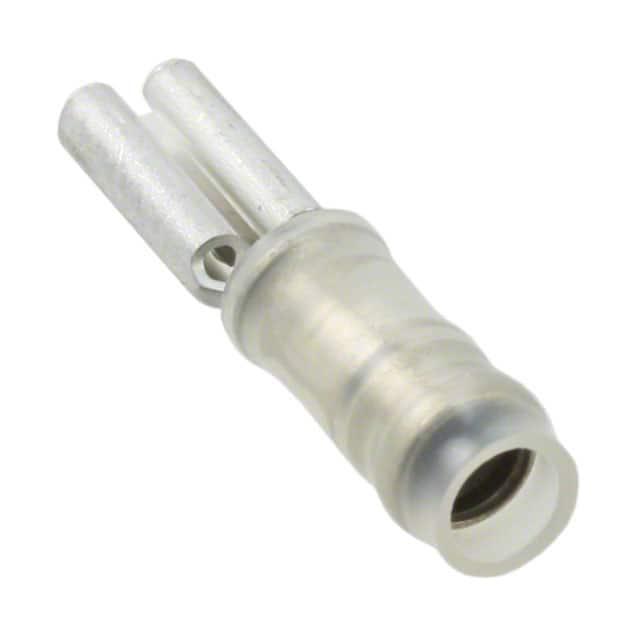

8-61048-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass Transparent F 18.6mm Tin Loose
供应商型号: JY-8-61048-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 8-61048-1

8-61048-1概述


    产品简介


    基本介绍
    本文介绍的产品是一款FASTON 110系列的接插件(Receptacle),适用于22至18 AWG(American Wire Gauge)的导线尺寸,对应的导体横截面积为0.26至0.96 mm²。该接插件主要用于快速断开连接(Quick Disconnects)的应用场合,例如汽车、工业自动化、家用电器等领域。

    技术参数


    电气特性
    - 电压等级:300V
    - 工作温度范围:105°C(221°F)
    - 接线容量:509 – 1900 CMA(Circular Mil Area)
    物理特性
    - 端子宽度:2.79 mm(0.11 in)
    - 绝缘材料:尼龙(Nylon)
    - 接触基材:黄铜(Brass)
    - 终端电镀材料:锡(Tin)
    - 端子厚度:0.3 mm(0.012 in)
    - 产品长度:18.64 mm(0.734 in)
    - 兼容绝缘直径范围:2.54 mm(0.1 in)
    机械特性
    - 焊接工艺能力:不适用(Not applicable for solder process capability)
    - 包装方式:散装(Loose Piece)
    - 包装数量:100个

    产品特点和优势


    独特功能和优势
    1. 高可靠性:该接插件具有出色的电气特性和机械特性,能够在高温和高电压环境下稳定工作。
    2. 易于安装:其设计方便安装和拆卸,提高了工作效率。
    3. 环保合规:符合欧盟RoHS、ELV和REACH指令,不含受限物质,保证了产品的环保属性。
    4. 广泛的应用领域:适用于各种电气和电子设备的连接需求,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    该接插件常用于汽车发动机舱、工业控制系统、家用电器等环境中,特别是在需要频繁插拔连接的应用场景下表现出色。
    使用建议
    1. 正确的线径选择:根据实际使用情况选择合适的线径,确保与该接插件的最佳匹配。
    2. 定期检查:在高温、高湿度或有腐蚀性气体的环境中使用时,需定期检查以确保其正常工作。
    3. 正确安装:严格按照说明书操作,避免错误安装导致接触不良或其他故障。

    兼容性和支持


    兼容性
    该接插件与同类FASTON 110系列的产品具有良好的兼容性,可与其他相关产品配合使用。
    支持和维护
    如需技术支持,请拨打TE官方电话 +1 800 522 6752。厂商提供全面的技术文档和CAD文件,便于用户下载和参考。

    常见问题与解决方案


    问题及解决方案
    1. 接触不良
    - 解决方法:确保接插件和导线的接触良好,检查是否有松动或损坏的情况。
    2. 过热
    - 解决方法:检查环境温度是否超过额定值,必要时采取降温措施。
    3. 电气故障
    - 解决方法:检查导线和接插件的连接是否可靠,必要时更换新的接插件。

    总结和推荐


    综合评估
    该FASTON 110系列接插件凭借其出色的电气特性和广泛的适用性,在多个应用领域都表现出色。产品具有环保合规、易于安装和维护等特点,使其在市场上具有较强的竞争力。
    推荐使用
    鉴于上述特点,我们强烈推荐此产品用于需要高可靠性连接的应用场合,无论是汽车、工业自动化还是家用电器领域。同时,厂商提供的全面支持和技术文档也将极大地提升用户的使用体验。

8-61048-1参数

参数
长*宽*高 18.64mm*3.76mm*3.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-61048-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-61048-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 8-61048-1 8-61048-1数据手册

8-61048-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
