HCL165J560RCX

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% -80ppm/℃~200ppm/℃ 560Ω 100W
供应商型号: 4007964
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCL165J560RCX

HCL165J560RCX概述

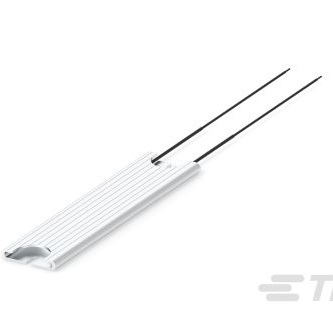

    # 铝壳电阻型HCL系列技术手册

    产品简介


    TE Connectivity(TE)的铝壳电阻型HCL系列设计为超薄封装,能够在空间有限且散热良好的环境中实现高功率消散。这些电阻器以其紧凑的尺寸却能够承受较高的过载而著称。HCL系列特别适用于伺服驱动器和控制器,以及变频器等场合。它们主要用于电机制动、假负载及传统功率电阻应用。

    技术参数


    - 型号: HCL130 和 HCL165
    - 额定功率: 70W 和 100W
    - 电阻值范围:
    - HCL130: 3.3Ω 至 3.3KΩ
    - HCL165: 4.7Ω 至 5.6KΩ
    - 公差: ±5%
    - 长度: 150mm
    - 认证: UL 认证
    - 封装: 超薄铝壳,厚度仅7.25mm
    - 安装方式: 端接线(电缆长度可定制)

    产品特点和优势


    特点
    1. 超薄封装: 高度仅为7.25mm,适合空间受限的应用。
    2. 高功率密度: 在有限的空间内提供更高的功率处理能力。
    3. 高过载能力: 具备优秀的过载吸收能力。
    4. UL认证: 符合国际安全标准。
    优势
    - 节省空间: 高功率密度使其成为紧凑系统中的理想选择。
    - 可靠性: 高过载能力确保在极端条件下的稳定运行。
    - 安全性: UL认证保证了产品的安全性和可靠性。

    应用案例和使用建议


    应用案例
    HCL系列电阻广泛应用于伺服驱动器、控制器和变频器中。例如,在伺服驱动器中,HCL系列电阻可以作为电机制动装置的一部分,以有效控制电机停止时的动能。
    使用建议
    - 正确选型: 根据实际应用需求选择合适的电阻值和功率等级。
    - 良好散热: 尽量将电阻器放置在良好的散热位置,以确保最佳工作状态。
    - 定期检查: 定期检查电阻器的连接情况,确保良好的接触。

    兼容性和支持


    兼容性
    HCL系列电阻可与其他电子元件轻松兼容,尤其是与需要高功率和可靠性的设备配合使用。
    支持和维护
    TE Connectivity提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。用户可以通过官方网站访问详细的文档和支持资源。

    常见问题与解决方案


    问题一: 电阻器过热
    解决方案: 检查电阻器的安装位置是否具有良好的散热条件,如无法改善则考虑使用更大功率等级的型号。
    问题二: 连接不稳定
    解决方案: 检查电阻器的连接部位,确保没有松动现象。必要时重新焊接端子或更换新的电缆。
    问题三: 电阻值不准确
    解决方案: 检查是否遵循正确的安装和使用方法,必要时重新测量电阻值并调整安装位置。

    总结和推荐


    综合评估
    HCL系列电阻具备超薄设计、高功率密度、高过载能力和UL认证等多重优点。其广泛应用于各种工业环境中,特别是在空间受限且需要高性能的场景中表现出色。
    推荐使用
    基于其卓越的性能和可靠性,我们强烈推荐HCL系列电阻用于需要高效能和紧凑设计的工业应用。无论是在伺服驱动器还是变频器中,这些电阻都能发挥重要作用。

HCL165J560RCX参数

参数
引脚数量 -
电阻值 560Ω
温度系数 -80ppm/℃~200ppm/℃
精度 ±5%
额定功率 100W
电阻个数 -
零件状态 在售
包装方式 盒装

HCL165J560RCX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J560RCX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCL165J560RCX HCL165J560RCX数据手册

HCL165J560RCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
