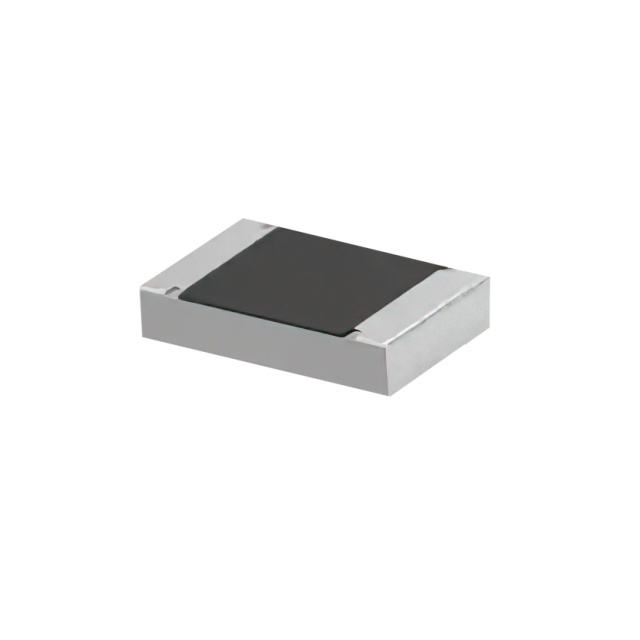

3504G3A100RFTDF

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±50ppm/℃ 100Ω 6W 2512 6.3mm*3.1mm*580μm
供应商型号: 279-3504G3A100RFTDF
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 3504G3A100RFTDF

3504G3A100RFTDF概述


    产品简介


    产品名称:3504G3A100RFTDF
    产品类型:表面贴装电阻(Surface Mount Resistor)
    主要功能:提供高功率(6W)的电阻值为100欧姆,适用于需要稳定电阻值的电路设计中。
    应用领域:广泛应用于各种电子设备中,例如通信设备、工业控制设备、医疗设备、消费电子等,尤其适合对电阻值稳定性要求较高的场合。

    技术参数


    - 电阻值:100欧姆(Ω)
    - 额定功率:6瓦特(W)
    - 封装尺寸代码:2512
    - 材料类型:薄膜(Thin Film)
    - 配置:单个电阻
    - 工作电压:100伏特(V)
    - 温度系数:±50 ppm/℃
    - 耐温范围:-55℃至155℃
    - 端子类型:焊接(Solder)
    - 端子数量:2个
    - 高度:0.43毫米(mm)
    - 长度:6.3毫米(mm)
    - 宽度:3.1毫米(mm)

    产品特点和优势


    - 高功率:能够承受高达6瓦特的功率,满足高负载需求。
    - 高精度:电阻值精度达到1%,确保电路的准确性和稳定性。
    - 良好的温度稳定性:±50 ppm/℃的温度系数,能够在较宽的工作温度范围内保持稳定的电阻值。
    - 耐用性:能够在极端条件下正常工作,符合多种环保标准,如欧盟RoHS、REACH等。

    应用案例和使用建议


    - 通信设备:在通信基站中作为关键元件,确保信号传输的稳定性。
    - 工业控制设备:用于电机驱动和传感器接口电路,提高系统响应速度和可靠性。
    - 医疗设备:在医疗成像设备中,确保信号处理的准确性。
    使用建议:
    - 在设计时,确保选择合适的散热方案,以避免电阻过热。
    - 对于极端工作环境下的应用,建议进行详细的测试验证,以确认产品性能。

    兼容性和支持


    该产品可以与多种其他电子元件和设备兼容,具体兼容型号如下:
    - TE Part #9-2252011-6
    - TE Part #K4001B8C11
    - TE Part #K1151559
    - TE Part #ZPF000000000007254
    - TE Part #983-0RS 20-04 PN-L
    - TE Part #ZPF000000000002023
    - TE Part #182-0673-08
    - TE Part #3-1393767-6
    - TE Part #R10-E2Y4-V700=R10
    - TE Part #2-1616975-4
    - TE Part #K4001A3B01=接触器SPST 400 AMP
    - TE Part #3-1879456-3
    - TE 2000W 470R 5% Bracket
    - TE Part #6-2176400-3
    - TE Part #3540 390R 1%
    - TE Part #3540 220R 1%
    - TE Part #1-2176070-2
    - TE Part #3521 30R 1% 2W
    - TE Part #2-2176532-9
    - 3504G 3A 100R 1% 4K RL
    技术支持联系方式:拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:电阻在长时间运行后出现异常发热。
    解决方案:检查散热措施是否充分,考虑增加散热片或采用强制冷却方式。

    2. 问题:在高湿度环境下,电阻值出现偏差。
    解决方案:选择符合IP等级的防护包装,以防止湿气进入。

    总结和推荐


    总结:3504G3A100RFTDF是一款高性能的表面贴装电阻,具有高功率、高精度、良好的温度稳定性等特点,适用于多种电子设备中的高负载和高精度应用。
    推荐:对于需要高可靠性和高精度电阻的应用场合,强烈推荐使用此产品。该电阻不仅能够满足常规需求,还能在恶劣环境下保持出色的性能。

3504G3A100RFTDF参数

参数
额定功率 6W
电阻个数 -
引脚数量 -
电阻值 100Ω
温度系数 ±50ppm/℃
精度 ±1%
长*宽*高 6.3mm*3.1mm*580μm
通用封装 2512
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3504G3A100RFTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3504G3A100RFTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3504G3A100RFTDF 3504G3A100RFTDF数据手册

3504G3A100RFTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
