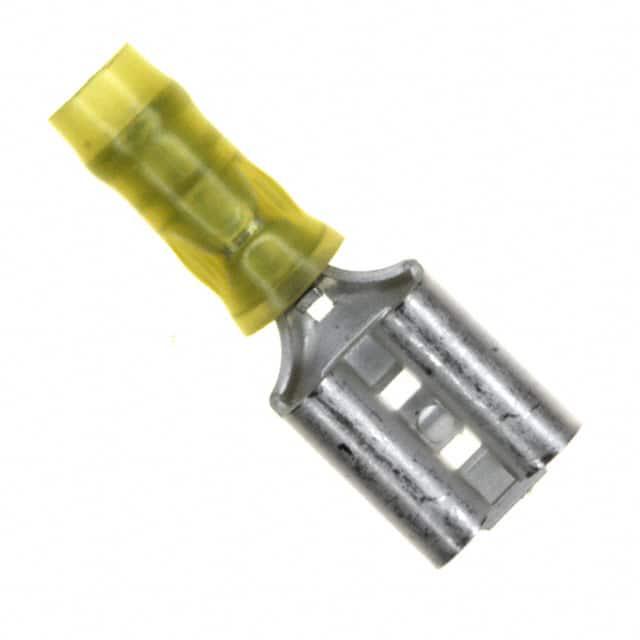

8-641321-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 24-26AWG Brass Yellow RCP 18.28mm Tin Loose
供应商型号: A136852-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 8-641321-1

8-641321-1概述


    产品简介


    本产品为FASTON 187系列快速断开式端子,适用于26至24 AWG(0.12至0.20 mm²)电线尺寸范围。该端子具有快速连接的功能,广泛应用于电子设备中的接线和电缆连接,特别适合需要频繁插拔的应用场合。此外,它还具备防水和防尘的特点,可以在多种恶劣环境下保持稳定的工作状态。

    技术参数


    - 电线尺寸: 26至24 AWG (0.12至0.20 mm²),238至475 CMA
    - 接合板宽度: 4.75 mm (0.187 in)
    - 绝缘材料: 尼龙
    - 接触基材: 黄铜
    - 端子镀层材料: 锡
    - 终止方式: 压缩压接
    - 终止特征: 密封型端帽
    - 插入力: 正常
    - 电压等级: 300 V
    - 工作温度范围: 105 °C (221 °F)
    - 引脚颜色: 黄色

    产品特点和优势


    FASTON 187端子拥有以下特点和优势:
    - 易于安装和维护:具有良好的插入力和可靠性,可快速进行电线连接,减少了安装时间。
    - 耐用性强:采用高耐久性的黄铜作为接触基材,并使用锡镀层以增强抗腐蚀能力。
    - 兼容性强:符合国际环保标准,如欧盟RoHS、ELV和REACH等,确保产品在全球范围内的广泛应用。
    - 宽广的适用范围:适配不同类型的绝缘直径,方便在多种应用环境中使用。

    应用案例和使用建议


    应用案例
    FASTON 187端子广泛应用于汽车、工业控制、通讯设备等领域,具体实例包括车载信息娱乐系统、工业自动化设备以及通信基站的电源管理系统等。这些应用均需端子能够在严苛条件下提供可靠的电气连接。
    使用建议
    - 在安装前仔细检查电线的规格和尺寸,确保与端子匹配。
    - 安装时使用适当的工具进行压接,以确保最佳的电气性能和机械稳定性。
    - 定期对端子进行检查和维护,避免因老化或磨损导致的电气故障。

    兼容性和支持


    FASTON 187端子具有良好的兼容性,可以与同系列的其他配件配合使用。例如,与型号为7-1803059-1的组合端子和2-2119784-2的绝缘压接钳配合使用,能够提高安装效率和质量。同时,制造商提供了全方位的技术支持和售后服务,以帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题一:端子插入后无法保持稳定的连接
    - 解决方案:检查插入力是否正常,必要时更换新的端子,并确认压接工具是否正确使用。

    - 问题二:端子长时间使用后出现氧化现象
    - 解决方案:定期对端子进行清洁和维护,可使用适量的导电润滑脂减少氧化风险。

    总结和推荐


    FASTON 187端子凭借其优良的设计和高品质的材料,成为各种工业和消费电子产品中不可或缺的重要部件。无论是从电气性能还是从可靠性角度来看,这款端子都表现出色。我们强烈推荐该产品用于任何需要可靠连接的应用场合。
    通过以上内容,可以看出FASTON 187端子是一款高性能的产品,无论是在耐用性还是使用便利性方面都有很好的表现。因此,我们推荐客户在选择适合其应用需求的快速断开式端子时,优先考虑FASTON 187。

8-641321-1参数

参数
长*宽*高 17.78mm(长度)*5.84mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-641321-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-641321-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 8-641321-1 8-641321-1数据手册

8-641321-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
10+ $ 0.7855 ¥ 6.6371
25+ $ 0.6795 ¥ 5.7421
50+ $ 0.6389 ¥ 5.3989
100+ $ 0.5786 ¥ 4.7948
300+ $ 0.5249 ¥ 4.3497
500+ $ 0.5016 ¥ 4.1569
1000+ $ 0.4717 ¥ 3.9091
2500+ $ 0.4349 ¥ 3.6042
库存: 2796
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.16
直接购买
加入购物车
