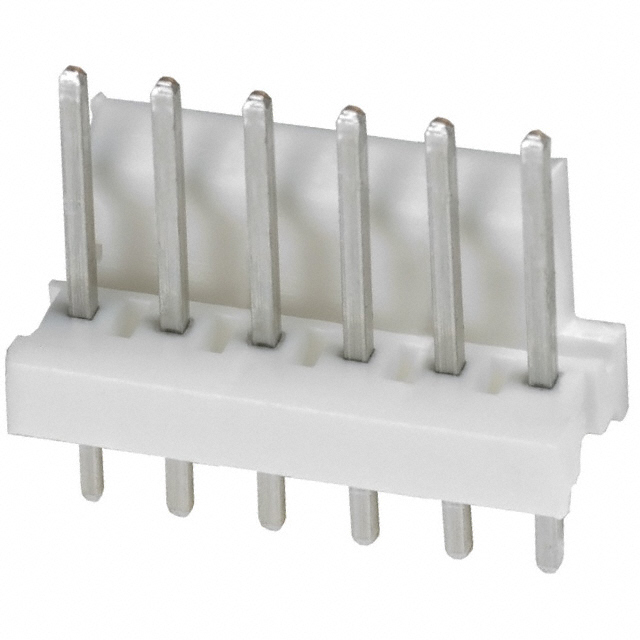

1744214-6

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 6pin 5A 锡 通孔安装 15.24mm(长度)*5.71mm(高度)
供应商型号: 571-1744214-6
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1744214-6

1744214-6概述

    # 产品介绍:PCB Mount Header

    产品简介


    本产品是一款垂直安装的PCB插座(接头),适用于线到板的连接,拥有6个位置和2.54毫米(0.1英寸)的中心线间距。该插座部分遮蔽,采用锡制端子并通过焊接方式安装于通孔PCB上。其广泛应用于信号传输领域,特别适合需要紧凑结构和可靠连接的应用场景。

    技术参数


    - 产品类型: PCB Mount Header
    - 安装方向: 垂直
    - 中心线间距: 2.54毫米(0.1英寸)
    - 行数: 1行
    - 位置数量: 6个位置
    - 连接系统: 线到板(Wire-to-Board)
    - 颜色: 自然色(Natural)
    - 额定电压: 250伏交流电(VAC)
    - 接触区域镀层厚度: 3.81 – 6.3微米(150 – 248.03 微英寸)
    - 接触长度: 7.49毫米(0.295英寸)
    - 接触面积镀层材料: 锡
    - 接触电流额定值: 5安培(A)
    - 操作温度范围: -55°C 到 105°C(-67°F 到 221°F)

    产品特点和优势


    本产品具备以下几个显著特点:
    - 连接可靠性高:采用通过焊接到PCB的垂直安装方式,确保连接稳定且不易脱落。
    - 宽广的工作温度范围:可在极端温度环境下正常工作,从-55°C到105°C。
    - 认证齐全:符合CE标准,并且达到UL 94V-0防火等级,确保产品的安全性和可靠性。
    - 高效散热设计:通过优化的设计,能有效散热,保证长时间工作的稳定性。
    - 兼容性强:与多种电子设备兼容,应用范围广泛。

    应用案例和使用建议


    应用案例
    该产品适用于信号传输线路,如传感器接口、控制面板、汽车电子等领域。例如,在工业自动化控制系统中,该连接器可以用来连接传感器和控制器之间的信号传输,确保稳定的数据传输。
    使用建议
    1. 在焊接前确保PCB的厚度为1.6毫米(0.063英寸),以确保焊接的牢固度。
    2. 在高温环境下使用时,请注意选择适当的焊料,并避免接触热源导致接触失效。
    3. 定期检查连接器是否松动,特别是对于高频传输场合,定期清洁连接点可提高信号传输质量。

    兼容性和支持


    该产品与其他TE公司的连接器兼容,如CAT-104MTA-NYLCC、CAT-104MTA-PLSCC等。TE公司提供详尽的技术支持文档和客户服务,如有任何问题,可拨打800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不稳定 | 检查焊接点是否牢固,必要时重新焊接。 |
    | 温度过高导致接触不良 | 检查散热情况,适当增加散热措施。 |
    | 连接器损坏 | 检查连接器是否变形,如有必要更换新的连接器。 |

    总结和推荐


    综上所述,这款垂直安装的PCB Mount Header凭借其高度可靠的设计和广泛的适用范围,是信号传输领域不可多得的选择。无论是在极端环境下的应用还是常规电子设备的组装中,都能展现出优异的性能和可靠性。因此,我们强烈推荐使用此款产品。

1744214-6参数

参数
类型 Friction Lock,Header
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 -
防护等级 -
针脚数 6pin
额定电流 5A
颜色 -
触头镀层 - 配接
长*宽*高 15.24mm(长度)*5.71mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

1744214-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1744214-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1744214-6 1744214-6数据手册

1744214-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.3646 ¥ 3.0804
25+ $ 0.3485 ¥ 2.9444
100+ $ 0.2772 ¥ 2.3423
250+ $ 0.2453 ¥ 2.0728
1000+ $ 0.2128 ¥ 1.7978
2500+ $ 0.202 ¥ 1.7066
5000+ $ 0.202 ¥ 1.7066
10000+ $ 0.1554 ¥ 1.3131
20000+ $ 0.1512 ¥ 1.2776
库存: 2897
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
