3-1971896-2

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 5mm 1 2pin 20A 银 通孔安装 12.3mm(长度)*14.9mm(高度)
供应商型号: Q-3-1971896-2
供应商: 期货订购
标准整包数: 1600

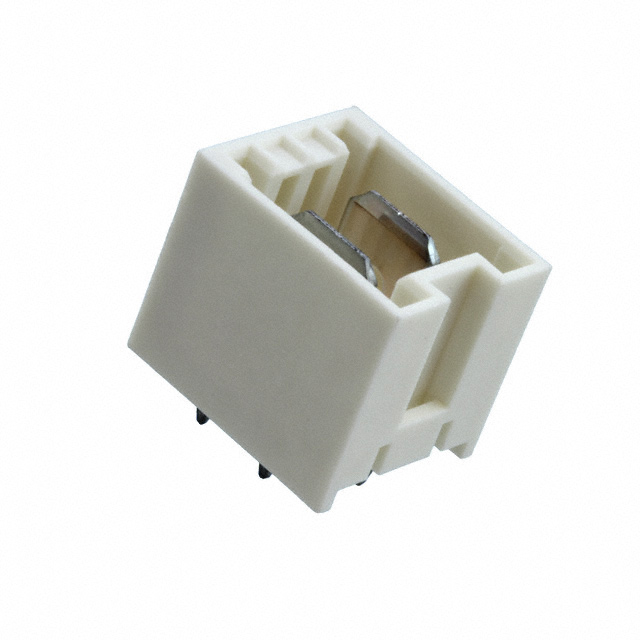

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-1971896-2

3-1971896-2概述


    产品简介


    RAST 5 Tab Header Assembly
    RAST 5 Tab Header Assembly是一种用于垂直安装的电子连接器,采用DIN风格设计。这些连接器通过模块化方式提供多种配置选项,能够支持2到8个端子的位置。这类连接器广泛应用于家用电器、工业自动化、智能控制系统等领域,因其具有高可靠性和易用性而备受青睐。

    技术参数


    - 型号和位置数量:从2P到8P不等。
    - 尺寸:主体材料为尼龙,符合UL94 V0标准,耐热温度达到750°C。
    - 接触件材料:铜合金,厚度为0.8毫米。
    - 表面处理:接触部分可以选用镀锡(亮面或哑光)、镀银等方式。
    - 安装方式:垂直安装,符合DIN 46244标准。
    - 工作温度范围:一般为-40°C至+105°C。

    产品特点和优势


    - 可靠性高:采用高质量材料和精密制造工艺,确保长期稳定的电气性能。
    - 兼容性强:支持多种表面处理,适应不同应用场景的需求。
    - 易于安装:插拔方便,适合大批量生产应用。
    - 多功能配置:可根据具体需求选择2到8个位置,满足多样化的系统设计要求。

    应用案例和使用建议


    应用案例
    - 家用电器:常见的如微波炉、电冰箱等家电中的控制板连接。
    - 工业自动化:机器人的控制接口或生产线上的传感器信号传输。
    - 智能家居:灯光控制系统、温控系统的信号传输。
    使用建议
    - 在设计时,建议根据具体应用要求选择合适的端子数量,避免资源浪费。
    - 为确保最佳电气性能,在焊接前检查焊接面是否清洁,并使用适当的焊料。
    - 安装过程中,需严格按照制造商提供的指南进行操作,以保证连接器的可靠性和安全性。

    兼容性和支持


    RAST 5 Tab Header Assembly可与其他标准化DIN连接器和系统兼容。TE Connectivity公司提供全面的技术支持和售后保障,包括产品咨询、故障排查和技术培训等服务。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决方案:检查连接器是否正确安装,确保焊接质量,必要时重新焊接。
    2. 问题:电气性能不稳定。
    - 解决方案:检查是否有足够的空间散热,确保良好的接地和屏蔽效果。
    3. 问题:安装困难。
    - 解决方案:参考产品手册中的安装步骤,确保安装工具的正确使用。

    总结和推荐


    综上所述,RAST 5 Tab Header Assembly凭借其优良的电气性能、可靠的结构设计以及广泛的应用领域,成为众多电子设备的理想选择。它不仅适用于家用电器和工业自动化领域,还能满足智能家居系统的特殊需求。因此,强烈推荐使用RAST 5 Tab Header Assembly来提升产品的整体质量和用户体验。

3-1971896-2参数

参数
触头镀层厚度 - 配接 -
触头镀层 - 配接
针脚数 2pin
防护等级 -
类型 Header,Latch Holder
间距-配接 5mm
额定电流 20A
颜色 -
排数 1
长*宽*高 12.3mm(长度)*14.9mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,袋装,管装

3-1971896-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1971896-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-1971896-2 3-1971896-2数据手册

3-1971896-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 0.75 ¥ 6.15
3200+ $ 0.675 ¥ 5.535
50000+ $ 0.5375 ¥ 4.4075
100000+ $ 0.475 ¥ 3.895
250000+ $ 0.4125 ¥ 3.3825
库存: 160000
起订量: 1600 增量: 1600
交货地:
最小起订量为:1600
合计: ¥ 9840
