41772

厂牌: TE CONNECTIVITY

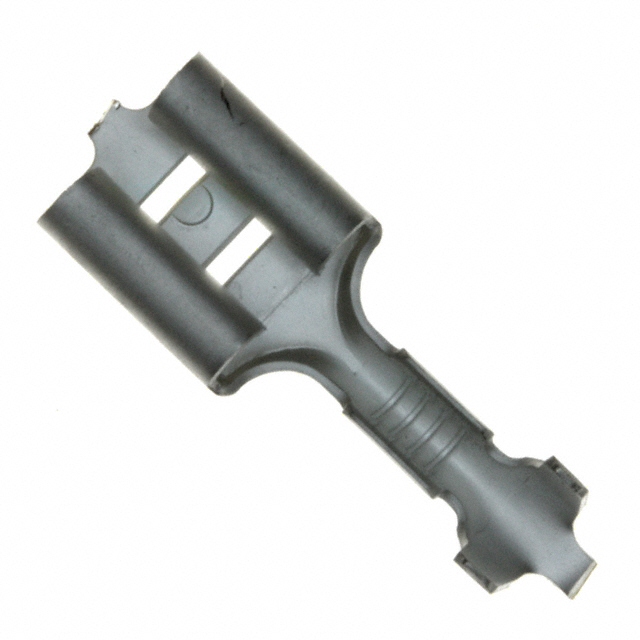

产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .250系列, 母座, 6.35 x 0.81mm接片, 最大线规0.8mm²
供应商型号: 26M-41772
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 41772

41772概述

    快速分离式接线端子:TE Connectivity 41772 简介与应用指南

    产品简介


    产品类型: 快速分离式接线端子(Receptacle)
    主要功能: 适用于22至18 AWG(0.32至0.82 mm²)电线尺寸的连接,提供可靠而稳定的电气连接。
    应用领域: 广泛应用于工业自动化、汽车制造、家用电器和通信设备等领域。

    技术参数


    - 连接能力: 单个连接点
    - 接触材料: 黄铜
    - 端子镀层: 锡
    - 端子类型: 接收式(Receptacle)
    - 压接类型: F型压接
    - 绝缘直径范围: 2.29 – 3.3 mm(0.09 – 0.13 in)
    - 电线尺寸: 0.32 – 0.82 mm²
    - 端子厚度: 0.41 mm(0.016 in)
    - 插头宽度: 6.35 mm(0.25 in)
    - 操作温度范围: -40°C 至 110°C(-40°F 至 230°F)

    产品特点和优势


    - 快速安装: 采用FASTON设计,简化安装过程,提高工作效率。
    - 高可靠性: 黄铜材质与锡镀层确保长期稳定的工作表现。
    - 适用范围广: 支持不同尺寸的电线,适应多种应用场景。
    - 合规性: 符合欧盟RoHS、ELV和REACH标准,确保环保安全。

    应用案例和使用建议


    应用案例:
    此款快速分离式接线端子广泛应用于工业自动化系统中的传感器连接,例如温度传感器和压力传感器。其稳定的电气连接保证了系统的可靠运行。
    使用建议:
    - 在连接前确保电线绝缘部分清洁且无损伤。
    - 使用适当的压接工具进行端子的压接,以确保最佳的电气连接效果。
    - 定期检查连接点是否有松动或腐蚀迹象,确保连接可靠。

    兼容性和支持


    兼容性:
    与多种标准导线和电缆兼容,可与FASTON系列的其他产品配套使用。
    支持和服务:
    - 如需技术支持,请拨打 +1 800 522 6752。
    - 访问TE.com获取更多文档和技术资料。

    常见问题与解决方案


    - 问题1: 连接后出现松动现象。
    解决方案: 检查电线是否完全插入端子中,并重新压接以确保稳固。
    - 问题2: 长时间使用后出现氧化现象。
    解决方案: 清理接触面,必要时更换端子以保持良好的电气连接。

    总结和推荐


    综上所述,TE Connectivity的41772快速分离式接线端子是一款高可靠性的连接解决方案。它以其广泛的兼容性、优秀的机械和电气性能,以及符合严格环保标准的特点,在多个应用领域表现出色。强烈推荐在需要稳定可靠连接的场合使用。
    如需进一步了解或订购,请访问TE.com。

41772参数

参数
长*宽*高 19.05mm*7.62mm*7.62mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

41772厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41772数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 41772 41772数据手册

41772封装设计

查看详情并下载
Symbol
Footprint
3D Model
