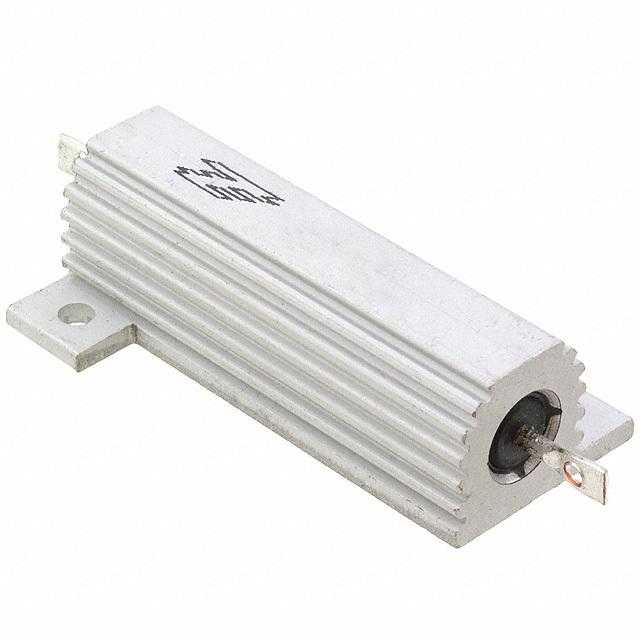

3-1879071-0

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 27Ω 50W 法兰安装 72.5mm(长度)*17mm(高度)
供应商型号: 3-1879071-0
供应商: Master
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 3-1879071-0

3-1879071-0概述

    THS Series Aluminium Housed Resistors 技术手册

    产品简介


    THS系列铝制封装电阻是由Tyco Electronics设计和制造的标准和定制电阻器。这些电阻器广泛应用于通用电气、电源供应、发电以及牵引行业。它们是具有极高稳定性和高可靠性的线绕电阻器,能够在有限的空间内高效地消耗高功率,同时保持相对较低的表面温度。通过铝制外壳将热量迅速传导到指定散热器上,从而实现高效的热管理。THS系列电阻器采用优质材料制造,以确保最佳的可靠性和稳定性。

    技术参数


    - 功率等级: 10 W 至 75 W
    - 阻值范围:
    - 最小阻值:0.1Ω(100毫欧姆)
    - 最大阻值:10KΩ
    - 额定电压:
    - 直流或交流有效值电压:160V(THS10)、265V(THS15)、550V(THS25)、1250V(THS50)、1400V(THS75)
    - 绝缘电阻:
    - 干燥条件下:最小10,000MΩ
    - 潮湿测试后:最小1000MΩ
    - 温升曲线: 详细图表显示电阻器在标准散热器上的温升情况
    - 耐压强度: 交流峰值耐压:1400V(THS10/15)、2500V(THS25/50)、5000V(THS75)
    - 温度系数: 低于100Ω时为30ppm/℃,高于100Ω时为50ppm/℃
    - 长期稳定性: 为了提高长期稳定性,需要降额使用:对于50%的标称ΔR,最大耗散不能超过70%的额定值;对于25%的标称ΔR,最大耗散不能超过50%的额定值

    产品特点和优势


    - 可靠性: 作为已有50年设计和制造经验的产品,THS系列电阻器具有极高的可靠性。
    - 多功能性: 在各个行业中都是标杆产品,可以满足广泛的工业需求。
    - 热管理: 通过铝制外壳和指定散热器,有效地将热量导出,减少表面温度。
    - 高功率消耗能力: 可在有限空间内高效消耗高功率。
    - 材料质量: 采用优质材料,确保长期的稳定性和可靠性。
    - 定制化服务: Tyco Electronics可根据客户要求测试电阻器,确保符合国际、MIL或客户特定规范。

    应用案例和使用建议


    - 制动电阻器: 用于车辆和其他运输设备的制动系统。
    - 平衡电阻器: 用于电气机械的平衡电路。
    - 电容器充电与放电: 用于电力存储设备中的电容器充电与放电过程。
    - 浪涌保护: 用于电路中的浪涌保护。
    - 滤波器: 用于信号处理和噪声过滤。
    - 电气机械的一般用途: 适用于各种电气机械设备。
    使用建议:
    - 确保按照手册中的指导进行正确安装和连接,特别是在高功率应用中。
    - 定期检查并更换散热器,以确保电阻器的持续高效运行。
    - 在安装时确保电气隔离,避免过载。

    兼容性和支持


    - THS系列电阻器可与其他标准电气设备兼容。
    - Tyco Electronics提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题: 电阻器表面温度过高。
    - 解决方案: 使用合适的散热器,并确保正确的安装方式。
    2. 问题: 阻值漂移。
    - 解决方案: 进行适当的降额使用,遵循手册中的长期稳定性要求。
    3. 问题: 无法达到额定电压。
    - 解决方案: 检查接线和安装是否正确,确保电压输入在允许范围内。

    总结和推荐


    THS系列铝制封装电阻器凭借其出色的设计、可靠的性能和广泛的应用领域,在市场上具有强大的竞争力。其出色的热管理和稳定的性能使其成为多个行业的理想选择。我们强烈推荐使用THS系列电阻器,尤其是在需要高效散热和高功率消耗的环境中。

3-1879071-0参数

参数
额定功率 50W
电阻个数 -
引脚数量 -
电阻值 27Ω
温度系数 ±50ppm/℃
精度 ±5%
长*宽*高 72.5mm(长度)*17mm(高度)
安装方式 法兰安装

3-1879071-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1879071-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3-1879071-0 3-1879071-0数据手册

3-1879071-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.404 ¥ 28.8319
50+ $ 2.8994 ¥ 24.1073
300+ $ 2.7772 ¥ 23.0791
500+ $ 2.6586 ¥ 21.7713
1000+ $ 2.4898 ¥ 20.389
2500+ $ 2.2894 ¥ 18.7475
5000+ $ 2.2577 ¥ 18.4883
7500+ $ 2.2577 ¥ 18.4883
库存: 200
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 288.31
