CPF1206B30R9E1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 30.9Ω ±0.1% ±25ppm/℃ 1206 贴片安装 3.05mm*1.55mm*650μm
供应商型号: Q-CPF1206B30R9E1
供应商: 期货订购
标准整包数: 1000

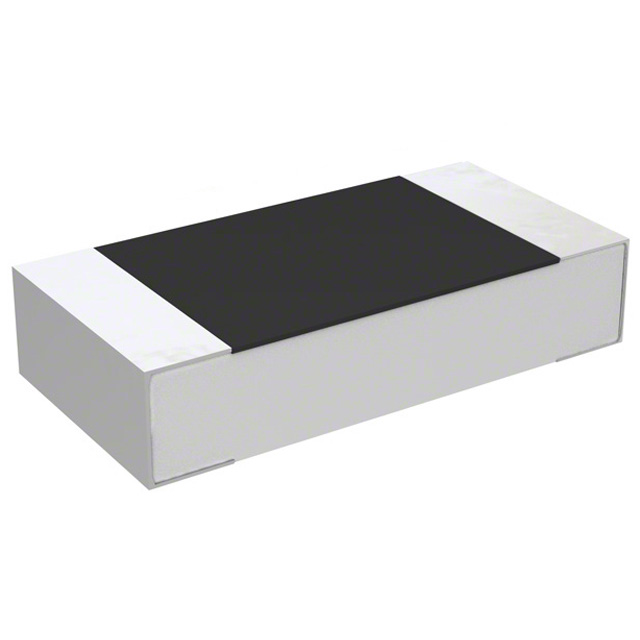

TE CONNECTIVITY 网络阵列电阻 CPF1206B30R9E1

CPF1206B30R9E1概述

    # CPF系列高稳定精密薄膜电阻器技术手册

    产品简介


    CPF系列高稳定精密薄膜电阻器是一种适用于多种应用场合的高性能电阻器。该系列产品提供不同的芯片尺寸,具有精确的温度系数(TCR)和电阻容差。它们广泛应用于通信、工业控制、仪器仪表和医疗设备等领域。这些电阻器采用电镀100%哑光锡终端,确保良好的电气连接性和可靠性。

    技术参数


    电气特性
    | 芯片尺寸 | 额定功率@70°C | 电阻范围 (Ω) | 温度系数 (ppm/°C) | 最大工作电压 (V) | 最大过载电压 (V) | 工作温度范围 (°C) | 绝缘电阻 (MΩ) | 稳定性 (%) |
    |
    | 0201 | 0.03125W | 49.9 ~ 75K | 25, 50 | 15 | 30 | -55 ~ +155 | >9999 | 0.5 |
    | 0402 | 0.063W | 4.99 ~ 511K | 15, 25, 50 | 25 | 50 | -55 ~ +155 | >9999 | 0.5 |
    | 0603 | 0.063W | 4.7 ~ 1M | 15, 25, 50 | 50 | 100 | -55 ~ +155 | >9999 | 0.5 |
    | 0805 | 0.1W | 4.7 ~ 2M | 15, 25, 50 | 100 | 200 | -55 ~ +155 | >9999 | 0.5 |
    | 1206 | 0.125W | 4.7 ~ 2.49M | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5 |
    | 1210 | 0.25W | 4.7 ~ 2.49M | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5 |
    | 2010 | 0.25W | 4.7 ~ 3M | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5 |
    | 2512 | 0.5W | 4.7 ~ 3M | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 | 0.5 |

    产品特点和优势


    CPF系列高稳定精密薄膜电阻器的主要特点包括:
    - 高精度:提供±0.1%的电阻容差和低至±15ppm/°C的温度系数。
    - 广泛适用性:从小型0201到大型2512,可适应各种不同的应用需求。
    - 良好的稳定性:能在广泛的温度范围内保持稳定性能。
    - 耐用性:能够承受高温、高湿和热冲击等恶劣环境。
    这些特点使得CPF系列电阻器在需要高精度和高稳定性的应用中表现卓越。

    应用案例和使用建议


    应用案例
    - 通信系统:可用于射频模块中,确保信号传输的准确性。
    - 工业控制:用于自动化控制系统,确保传感器和执行器的精确控制。
    - 医疗设备:在精密测量设备中,确保测试结果的准确性。
    使用建议
    - 在高温环境下使用时,注意监测电阻器的温度变化,以防止过热导致损坏。
    - 在焊接过程中,按照建议的再流焊和波峰焊工艺进行,以确保最佳的焊接效果。

    兼容性和支持


    CPF系列电阻器可以与其他标准尺寸的电子元件良好兼容。如果遇到任何技术问题,可以通过制造商提供的技术支持(电话、邮件或在线聊天)获得帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 电阻值漂移问题
    - 解决方法:检查焊接质量和安装环境,必要时更换符合要求的电阻器。
    2. 温度系数问题
    - 解决方法:选择符合应用需求的温度系数(如±15ppm/°C),并避免将电阻器暴露在极端温度下。

    总结和推荐


    CPF系列高稳定精密薄膜电阻器以其高精度、高稳定性、广泛适用性以及耐用性,成为众多应用领域的理想选择。其卓越的性能使其在市场上具备极强的竞争力。如果你的应用场景对电阻器的精度和稳定性有较高要求,我们强烈推荐使用CPF系列电阻器。

CPF1206B30R9E1参数

参数
电阻值 30.9Ω
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 3.05mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF1206B30R9E1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF1206B30R9E1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CPF1206B30R9E1 CPF1206B30R9E1数据手册

CPF1206B30R9E1封装设计

查看详情并下载
Symbol
Footprint
3D Model
