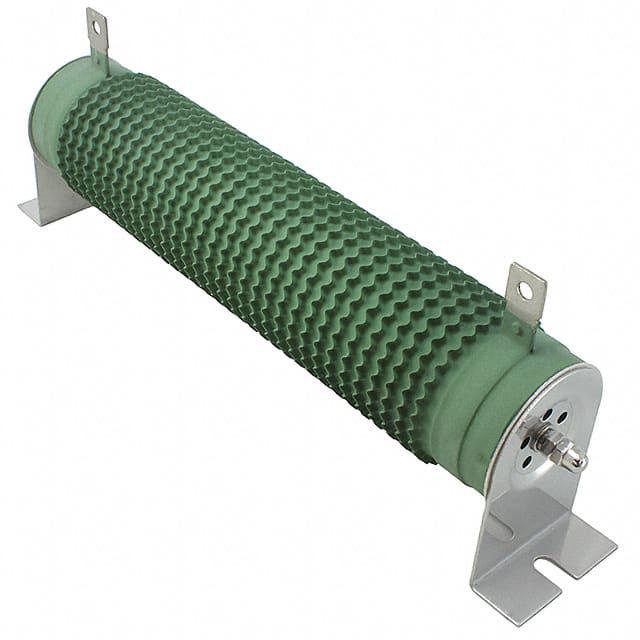

TE1000B1K0J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 1KΩ 1KW 支架安装 300mm(长度)*119mm(高度)
供应商型号: 1760856
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TE1000B1K0J

TE1000B1K0J概述

    # High Power Wire Wound Resistor (TE Series)

    产品简介


    High Power Wire Wound Resistor (TE系列) 是一款专为工业、控制及一般用途设计的标准和定制电阻器。该系列产品以其高达2500W的功率处理能力而闻名,适用于大型电气和生产机械、负载测试模拟、电机启动/停止循环、动态制动及设备放电等应用。

    技术参数


    电气特性
    | 额定功率 | 功率范围 | 电阻值范围 | 允许偏差 | 外观特征 |

    | 50W | 10 ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 60W | 10 ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 80W | 10 ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 100W | 1Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 120W | 1Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 150W | 1Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 200W | 1Ω ~ 9.1Ω | ±5% / ±10% | 凸纹表面 |
    | 10Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 300W | 1Ω ~ 9.1Ω | ±5% / ±10% | 凸纹表面 |
    | 10Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 400W | 1Ω ~ 15Ω | ±5% / ±10% | 凸纹表面 |
    | 16Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 500W | 1Ω ~ 20Ω | ±5% / ±10% | 凸纹表面 |
    | 21Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 600W | 1Ω ~ 20Ω | ±5% / ±10% | 凸纹表面 |
    | 21Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 750W | 1Ω ~ 75Ω | ±5% / ±10% | 凸纹表面 |
    | 76Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 1000W | 1Ω ~ 100Ω | ±5% / ±10% | 凸纹表面 |
    | 101Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 1200W | 1Ω ~ 100Ω | ±5% / ±10% | 凸纹表面 |
    | 101Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 1500W | 1Ω ~ 120Ω | ±5% / ±10% | 凸纹表面 |
    | 121Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 2000W | 1Ω ~ 120Ω | ±5% / ±10% | 凸纹表面 |
    | 121Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    | 2500W | 1Ω ~ 120Ω | ±5% / ±10% | 凸纹表面 |
    | 121Ω ~ 2.7KΩ | ±5% / ±10% | 平滑表面 |
    尺寸规格
    | 额定功率 (W) | 外径 B (mm) | 长度 E (mm) | 高度 H (mm) | 厚度 T (mm) | 引线直径 d (mm) |
    |
    | 50 | 102 ± 2 | 124 ± 5 | 146 ± 3 | 28 ± 2 | 4.3 ± 0.5 |
    | 60 | 102 ± 2 | 124 ± 5 | 146 ± 3 | 28 ± 2 | 4.3 ± 0.5 |
    | ... | ... | ... | ... | ... | ... |
    | 2500 | 600 ± 2 | 625 ± 5 | 650 ± 3 | 60 ± 2 | 6.5 ± 0.5 |
    环境特性
    - 温度系数:<±400 PPM/℃(≤±10Ω),≥±1000 PPM/℃(>±10Ω)
    - 瞬态过载:额定功率的3倍 / 5秒
    - 绝缘电阻:DC 100V ≥ 20MΩ
    - 工作温度范围:-55°C ~ +155°C
    - 终端强度:无机械损伤

    产品特点和优势


    - 高功率处理能力:最高可达2500W,在自由空气中具有卓越的散热性能。
    - 防火涂层:采用UL94V防火涂层,确保安全可靠。
    - 自定义终端:可提供定制引线和终端配置,满足不同应用需求。
    - 环保:符合RoHS标准,无有害物质。
    - 适应性强:广泛的电阻值范围和功率等级选择,适合多种应用。

    应用案例和使用建议


    应用案例
    - 大型机械设备:在电机启动/停止过程中提供稳定可靠的负载模拟。
    - 电力系统:用于电力系统中进行负载测试,以验证系统的稳定性。
    - 汽车制造:在汽车生产线中模拟不同的电力负荷,确保产品质量。
    使用建议
    - 在使用过程中应注意不要超过其额定功率,避免过热损坏。
    - 对于高温环境下使用,建议采取适当的散热措施。
    - 定期检查终端引线是否有松动或损坏,确保良好的连接。

    兼容性和支持


    - 兼容性:与各种工业控制系统兼容,广泛应用于各类电器设备。
    - 支持:TE Connectivity提供全方位的技术支持和售后服务,可通过官网进行在线帮助查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致电阻值变化 | 检查散热系统是否正常,必要时增加散热片。 |
    | 终端引线松动 | 重新焊接引线,确保良好连接。 |
    | 抗干扰能力差 | 增加屏蔽措施,减少外部电磁干扰影响。 |

    总结和推荐


    High Power Wire Wound Resistor (TE系列)凭借其卓越的性能、高可靠性及广泛的适用范围,成为工业应用中的理想选择。其强大的功率处理能力和优良的环境适应性使其在各类严苛条件下表现出色。我们强烈推荐这一系列的产品,尤其适用于需要高稳定性和高可靠性的应用场合。

TE1000B1K0J参数

参数
额定功率 1KW
电阻个数 -
引脚数量 -
电阻值 1KΩ
温度系数 ±440ppm/℃
精度 ±5%
长*宽*高 300mm(长度)*119mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装

TE1000B1K0J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE1000B1K0J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE1000B1K0J TE1000B1K0J数据手册

TE1000B1K0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
