5-160558-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 15-20AWG Brass RCP 19.9mm T/R
供应商型号: 5-160558-1
供应商: Master
标准整包数: 1150
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 5-160558-1

5-160558-1概述


    产品简介

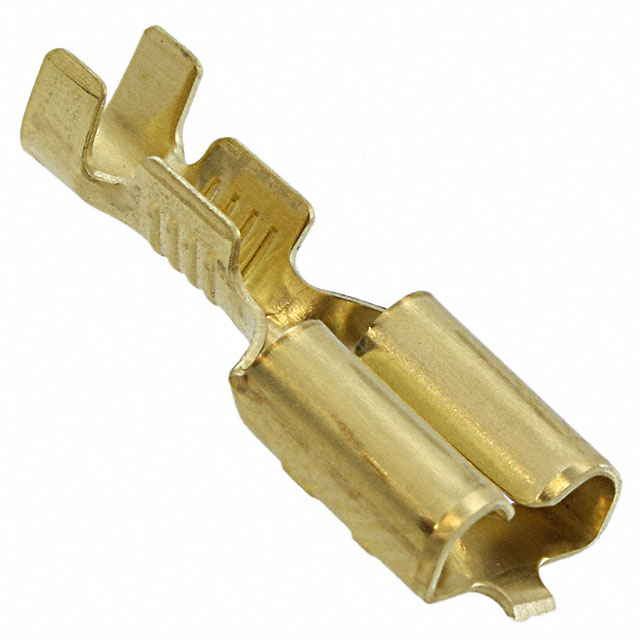

    本产品是一款FASTIN-FASTON 250系列的快速断开接线端子(Receptacle),用于连接20至15 AWG的导线(0.51至1.65平方毫米)。这款接线端子具有直插式设计,材料为黄铜,适用于家电和其他需要可靠电气连接的设备中。其独特的设计能够提供可靠的电气连接,广泛应用于家用电器、工业设备以及其他需要快速可靠连接的场合。

    技术参数


    - 导线尺寸范围: 20至15 AWG(0.51至1.65平方毫米)
    - 端子插入力: 正常
    - 连接容量: 单个连接
    - 兼容的电线类型: 分立导线
    - 额定电压: 250伏特
    - 端子类型: 接收端(Receptacle)
    - 端子材料: 黄铜
    - 端子镀层: 不镀层
    - 终止方式: 压接
    - 绝缘材料支持: 0.043英寸(1.1毫米)
    - 绝缘直径范围: 2.31至3.3毫米(0.091至0.13英寸)
    - 适用温度范围: -40至110摄氏度(-40至230华氏度)
    - UL阻燃等级: UL 94V-2
    - 卤素含量: 低卤素,溴、氯、氟、碘含量低于900 ppm,且无BFR/CFR/PVC

    产品特点和优势


    - 高可靠性: 采用黄铜材料,保证了长期使用的稳定性和耐用性。
    - 快速断开: 设计允许快速连接和断开,便于安装和维护。
    - 宽温度范围: 可在极端环境下工作,适应各种恶劣环境条件。
    - UL认证: 通过了严格的UL认证,符合安全标准。
    - 无卤素设计: 符合环保要求,减少环境污染。

    应用案例和使用建议


    这款接线端子非常适合用于家庭电器,如冰箱、洗衣机等,也适用于工业设备的连接。使用时应注意以下几点:
    - 确保导线完全压入并固定好,避免松动。
    - 定期检查连接部位,确保接触良好。
    - 在高压和高温环境下使用时,注意散热问题,防止过热。

    兼容性和支持


    此款接线端子与FASTIN-FASTON 250系列其他配件兼容,如插头、适配器等。同时,制造商提供多种技术支持和售后服务,如有任何问题可随时联系客服热线:+1 800 522 6752。

    常见问题与解决方案


    - 问题: 导线连接不牢固,容易脱落。
    - 解决方案: 检查压接工具是否正确设置,重新压接以确保导线牢固。

    - 问题: 使用过程中发热严重。
    - 解决方案: 检查连接部位是否紧固,必要时更换新的接线端子。

    总结和推荐


    这款FASTIN-FASTON 250系列接线端子凭借其高可靠性和广泛的温度适应性,在各类电器设备中表现优异。其快速断开功能使得安装和维护更加方便。总体而言,这是一款非常值得推荐的产品,特别适用于对连接稳定性要求较高的应用场合。对于需要高效、可靠电气连接的应用,它是一个理想的选择。

5-160558-1参数

参数
长*宽*高 19.4mm*7.4mm*7.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

5-160558-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-160558-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 5-160558-1 5-160558-1数据手册

5-160558-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1150+ $ 0.0904 ¥ 0.7513
10000+ $ 0.0855 ¥ 0.7109
15000+ $ 0.0831 ¥ 0.6808
30000+ $ 0.0827 ¥ 0.6773
45000+ $ 0.0823 ¥ 0.6739
60000+ $ 0.0823 ¥ 0.6739
库存: 1150
起订量: 1150 增量: 0
交货地:
最小起订量为:1150
合计: ¥ 863.99
