8-1625984-3

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 820Ω 50W 底座安装 72.5mm(长度)*17mm(高度)
供应商型号: A102442-ND
供应商:
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 8-1625984-3

8-1625984-3概述


    产品简介

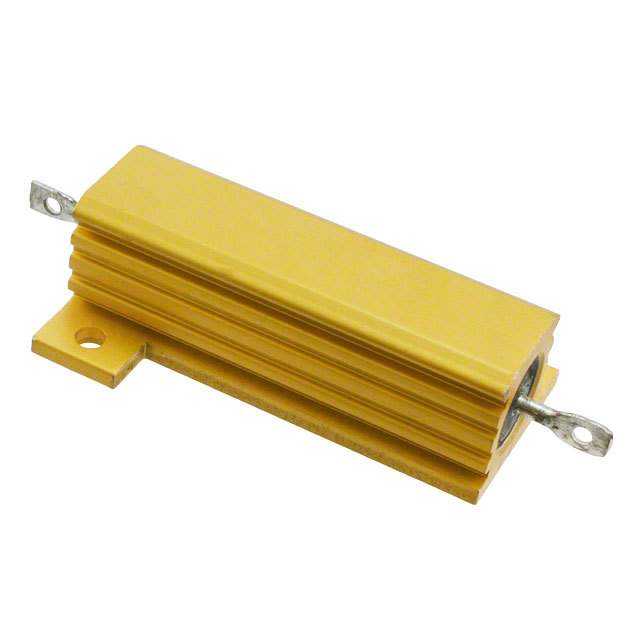

    本产品为铝制外壳的功率电阻系列,型号为HS系列。该系列涵盖了从5瓦到300瓦的不同功率等级,其中还包括了500瓦和1000瓦版本。这些电阻器具备高稳定性、高质量和紧凑设计的特点,适用于广泛的应用领域,包括但不限于制动电阻、平衡电阻、电容器充电放电、旁路电阻、滤波、电机控制等。TE Connectivity作为欧洲领先的铝制外壳电阻供应商,其产品被广泛应用于标准和定制用途。

    技术参数


    - 功率等级
    - HSA系列:5W至75W
    - HSC系列:100W至300W
    - 散热要求
    - 带散热器时,功率等级(W):
    - HSA5至HSA50:5W至50W
    - HSC75至HSC300:75W至300W
    - 不带散热器时,功率等级(W):
    - HSA5至HSA50:5.5W至20W
    - HSC75至HSC300:50W至75W
    - 电阻值范围
    - 最小电阻值:R01(0.01Ω),对于HSC系列为R05(0.05Ω)
    - 最大电阻值:HSA系列可达100kΩ,HSC系列可达100kΩ
    - 最大工作电压(DC或ACrms)
    - HSA系列:160V至1400V
    - HSC系列:1900V至2500V
    - 介电强度(AC峰值电压)
    - HSA系列:1400V至5000V
    - HSC系列:5000V至5600V
    - 长期稳定性
    - 1000小时后,电阻变化率<2%
    - 绝缘电阻
    - 干燥条件:最小10,000MΩ
    - 潮湿测试后:最小1000MΩ
    - 温度系数
    - 小于100Ω:50ppm/°C
    - 大于100Ω:30ppm/°C

    产品特点和优势


    - 高可靠性:经过超过50年的设计和制造经验验证。
    - 广泛的适用范围:涵盖5W至300W,甚至有500W和1000W版本。
    - 多功能性:在各个行业中均能作为标杆应用。
    - 定制设计:提供多种风速、端接方式和安装选项,以满足不同需求。
    - 低电阻、低电感、高电压:特别适用于高功率应用。

    应用案例和使用建议


    - 制动电阻:用于电机或系统的制动过程中吸收能量。
    - 平衡电阻:用于电气系统中的能量分配和调节。
    - 电容器充电放电:用于快速充放电电路中。
    - 其他应用:如滤波、电机控制等。
    使用建议:
    - 在使用高功率等级(如HSA50或HSC200以上)时,务必确保使用适当的散热措施。
    - 高温环境下需考虑长期稳定性,适当降低额定功率使用。

    兼容性和支持


    - 兼容性:这些电阻器与标准散热器兼容,可方便集成到现有系统中。
    - 技术支持:TE Connectivity提供详细的安装和使用指导,用户可通过官网获取更多信息。

    常见问题与解决方案


    - 问题:在潮湿环境中绝缘电阻降低。
    - 解决方案:确保使用合适的防潮措施,或在安装前进行额外的干燥处理。

    - 问题:无法达到预期的功率等级。
    - 解决方案:检查是否有足够的散热条件,必要时增加散热器或降低负载电流。

    总结和推荐


    总体而言,TE Connectivity的HS系列铝制外壳功率电阻凭借其高可靠性、多功能性和定制化选项,在多个应用领域都表现出色。对于需要高稳定性和大功率应用的用户来说,该系列产品是值得信赖的选择。我们强烈推荐这一系列的电阻器给需要高可靠性的电力电子设计者。

8-1625984-3参数

参数
引脚数量 -
电阻值 820Ω
温度系数 ±30ppm/℃
精度 ±5%
额定功率 50W
电阻个数 -
长*宽*高 72.5mm(长度)*17mm(高度)
安装方式 底座安装

8-1625984-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1625984-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 8-1625984-3 8-1625984-3数据手册

8-1625984-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2424 ¥ 52.7483
10+ $ 5.4319 ¥ 45.017
25+ $ 4.9695 ¥ 41.185
50+ $ 4.6228 ¥ 38.3115
100+ $ 4.0449 ¥ 33.5219
250+ $ 3.4671 ¥ 28.7333
500+ $ 3.1781 ¥ 26.3388
1000+ $ 2.9123 ¥ 24.136
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.74
