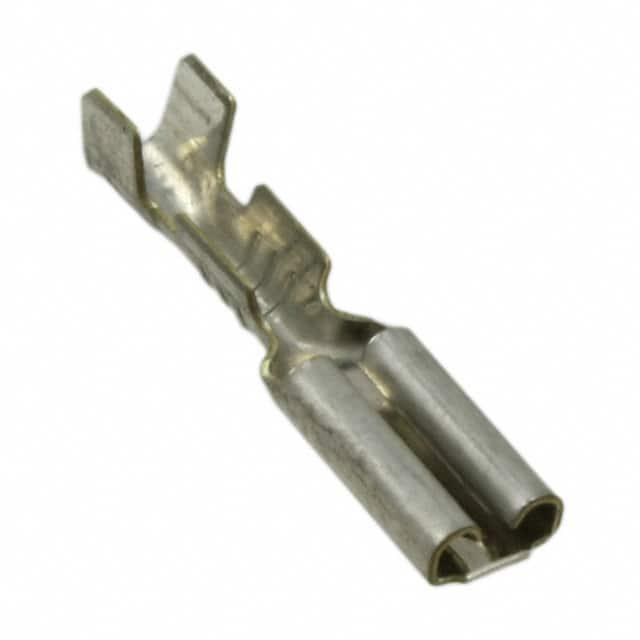

42470-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .110系列, 母座, 2.79 x 0.5mm接片, 最大线规0.8mm²
供应商型号: N-42470-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42470-1

42470-1概述

    电子元器件产品技术手册:FASTON 110快速断开式插头
    本文将详细介绍FASTON 110系列快速断开式插头(型号42470-1)的技术参数、特点和优势,以及其应用案例和使用建议。

    1. 产品简介


    产品类型:快速断开式插头
    主要功能:用于22至18 AWG(美国线规)规格的电线连接,适用于需要快速、安全断开连接的应用场合。
    应用领域:广泛应用于汽车、工业自动化、家用电器等领域。

    2. 技术参数


    - 线径范围:0.32至0.82 mm²
    - 接触片厚度:0.51 mm (0.02 in)
    - 接触片宽度:2.8 mm (0.11 in)
    - 接线方向:直角
    - 材料:接触基材为黄铜,终端电镀为锡
    - 绝缘支持:提供绝缘支持
    - 包装方式:单个包装/纸箱,每包1000个
    - 环境条件:工作温度范围-40至110°C (-40至230°F)
    - 行业标准:符合CSA和UL标准

    3. 产品特点和优势


    独特功能:
    - 快速断开设计:能够快速、安全地断开连接,提高工作效率。
    - 可靠的机械附着:通过凸点固定机制,确保良好的电气连接稳定性。
    - 广泛的适用范围:支持22至18 AWG规格的电线,覆盖大部分常用线径。
    市场竞争力:
    - 高效连接:适合需要频繁拆装的应用场景,如汽车维修和工业生产。
    - 耐用性强:采用优质黄铜和电镀锡材料,提高产品寿命。
    - 易于安装:简单直观的安装过程,方便操作。

    4. 应用案例和使用建议


    应用案例:
    - 汽车行业:用于车辆内部的线束连接,尤其是在维修时需要频繁断开连接的情况。
    - 家用电器:如洗衣机、空调等设备的线束连接。
    使用建议:
    - 正确选择线径:根据具体应用选择合适的线径,以确保最佳性能。
    - 定期检查:在高频率使用环境下,建议定期检查连接稳定性,以防止松动导致的电气故障。
    - 正确操作:按照手册中的指示进行安装,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性:该产品可以与相同规格的电线和电缆配合使用。
    - 支持和维护:技术支持电话:+1 800 522 6752。对于更多产品文档和支持信息,请访问TE官网:https://www.te.com/

    6. 常见问题与解决方案


    问题1:如何确认连接器是否已正确安装?
    解答:可以通过触摸连接器的凸点来确认是否安装到位。确保连接稳固无松动。
    问题2:在什么条件下需要更换连接器?
    解答:如果发现连接器出现明显的磨损或损坏迹象,应及时更换。建议在高温、高湿度等恶劣环境中定期更换。

    7. 总结和推荐


    总结:
    FASTON 110快速断开式插头是一款性能卓越的连接器产品,具有高效、可靠的特性,适用于多种应用场景。其广泛的支持和维护服务也为用户提供了额外的信心保证。
    推荐:
    强烈推荐使用这款连接器产品,特别是在需要频繁断开连接的场景下。其耐用性和易用性使其成为许多应用的理想选择。

42470-1参数

参数
长*宽*高 17.39mm(长度)*3.75mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

42470-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42470-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42470-1 42470-1数据手册

42470-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
