969044-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 锡 11-13 AWG 压入式
供应商型号: 969044-1
供应商: 国内现货
标准整包数: 1500

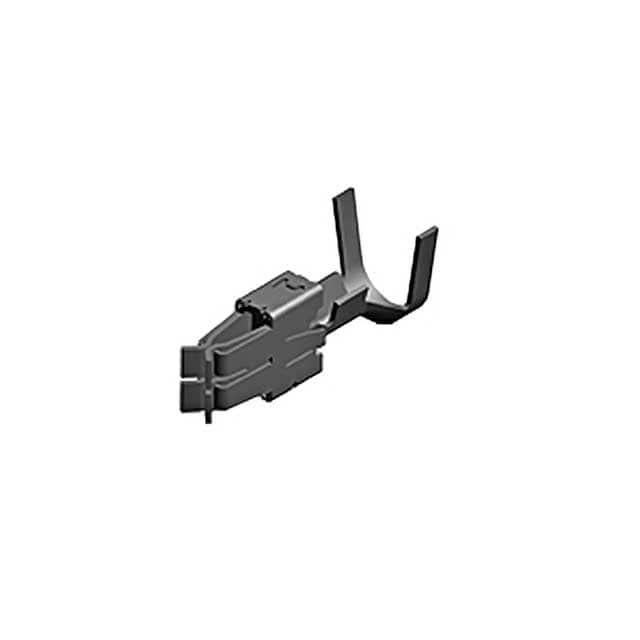

TE CONNECTIVITY 矩形连接器 - 触头 969044-1

969044-1概述


    产品简介


    产品类型: 接收器(Receptacle)
    主要功能: 用于标准电源计时器(Standard Power Timer),能够传输高达40安培的电流。
    应用领域: 汽车行业中的接线连接。

    技术参数


    - 线径规格: 13 - 11 AWG
    - 电流传输能力: 25 - 40 A
    - 接口镀层: 锡(Tin)
    - 端子类型: 接收器(Receptacle)
    - 匹配触点宽度: 6.3 mm [.25 in]
    - 匹配触点厚度: .8 mm [.031 in]
    - 工作温度范围: -40°C 至 130°C [-40°F 至 266°F]
    - 绝缘直径范围: 6 mm [.236 in]
    - 兼容标准: IEC 664/664A (DIN VDE 0110)
    - 包装数量: 1500
    - 包装方法: 卷盘(Reel)
    - 环保合规性: 欧盟RoHS、ELV指令符合,中国RoHS 2指令符合,REACH法规符合

    产品特点和优势


    - 180°接线方式: 方便安装和连接。
    - 密封性: 可密封,适合恶劣环境下的使用。
    - 初级锁定功能: 具备锁扣设计,确保连接牢固可靠。
    - 镀锡触点: 增强抗腐蚀性能,提高使用寿命。
    - 宽泛的工作温度范围: 可适应从低温到高温的多种环境。
    - 低卤素材料: 符合RoHS、ELV和REACH环保标准,减少对环境的影响。

    应用案例和使用建议


    该接收器广泛应用于汽车行业中,例如发动机控制模块(ECM)、空调系统、照明系统等。在实际应用中,建议如下:
    - 安装注意事项: 在进行安装时,需确保所用导线符合规格要求,避免因过细或过粗导致接触不良。
    - 温度监控: 使用过程中应定期检查设备的温度情况,确保不超出允许的温度范围。
    - 维护保养: 定期清理端子上的灰尘和杂质,以保持良好的导电性。

    兼容性和支持


    - 兼容性: 该产品可与标准线材和电缆适配。
    - 支持服务: 对于技术支持和售后服务,用户可以拨打免费电话 +1 800 522 6752 获取帮助。
    - 相关产品: 同系列的其他产品还包括插头(Plug)和其他附件(如套管、接线工具等)。

    常见问题与解决方案


    1. 问题: 密封失效,导致水分渗入。
    解决办法: 检查密封圈是否正确安装并更换损坏的密封圈。

    2. 问题: 连接不稳定。
    解决办法: 确认导线与端子之间的压接是否紧固,重新进行压接处理。

    3. 问题: 触点磨损严重。
    解决办法: 更换新的触点组件,确保连接质量。

    总结和推荐


    综上所述,这款接收器具有显著的技术优势和广泛的适用范围。其优越的密封性、可靠的锁定功能以及宽泛的工作温度范围使其成为汽车行业应用的理想选择。考虑到其卓越的环保性能,我们强烈推荐该产品用于新项目和升级方案中。如果您有任何疑问或需要更多支持,欢迎联系我们的客服团队获取进一步的帮助。

969044-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 功率
线规 11-13 AWG
安装方式 压入式
零件状态 在售
包装方式 卷带包装

969044-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

969044-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 969044-1 969044-1数据手册

969044-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
