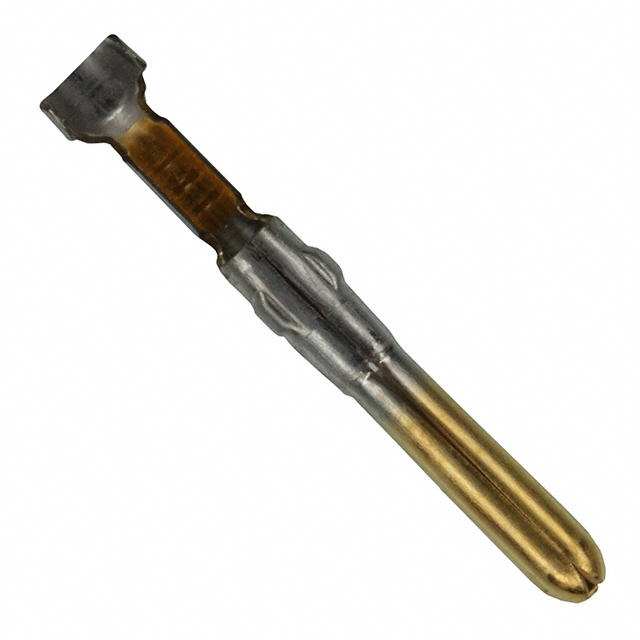

350079-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 22-30 AWG 压入式 20.45mm(长度)*3.18mm(高度)
供应商型号: CSJ-ST67461570
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 350079-5

350079-5概述

    文章:5.0 mm Power Key Connectors (5.0 PKC) (Wire-to-Board)

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是为电源电路设计的连接器,特别适用于家用电器,尤其是燃气器具。这些连接器采用插头壳体和印刷电路板(PCB)端子组装而成,具有清晰的点击声以确保易于插入。该系列连接器具有独特的四色键控系统,每种颜色代表不同的键型,从而提升装配效率并防止错误匹配。它们符合美国保险商实验室(Underwriters Laboratories Inc.)和加拿大标准协会(Canadian Standards Association)的标准。

    技术参数


    - 额定电压: 300 VAC
    - 最大电流: 10A
    - 工作温度范围: -30°C ~ +105°C
    - 适用电线: 24-16 AWG
    - 适用PCB厚度: 1.6 mm
    - 中心线间距: 5.0 mm
    - 材料: 插座接触件采用镀锡铜合金,外壳由阻燃性的6/6尼龙制成
    - 尺寸: 插座长度约5.0 mm,插头长度约19.4 mm

    产品特点和优势


    - 紧凑设计: 具有紧凑的设计,适用于空间有限的应用。
    - 防错配: 四种颜色编码的键控系统有效避免错误匹配。
    - 锁定机制: 双锁板设计确保完全加载接点,锁片周围有保护壁,防止线缆缠绕。
    - 排气功能: 连接器设计可释放灌胶过程产生的气泡。
    - 兼容认证: 通过UL和CSA的认证,确保可靠性和安全性。

    应用案例和使用建议


    5.0 mm Power Key Connectors通常应用于家用电器,特别是在燃气器具中。其键控系统提高了装配效率,尤其是在难以直接观察连接器的位置时。例如,在安装燃气灶具时,由于视线受限,使用该连接器可以快速而准确地完成连接。此外,由于键控系统可以防止错误匹配,因此即使是在大规模生产线上,也可以确保每个连接器都正确无误地装配。
    使用建议:
    - 在安装过程中,务必检查连接器的颜色代码是否一致,确保正确的键控配置。
    - 安装时,注意锁片周围的保护壁,避免线缆缠绕,以确保连接器的正常工作。
    - 为了提高耐用性,建议进行热冲击测试、振动测试和腐蚀测试等环境适应性测试。

    兼容性和支持


    这些连接器与标准电源电路兼容,并且可以通过不同颜色的键控系统轻松识别。厂商提供详细的安装和使用说明,并可通过官方热线获取技术支持。对于特定应用的需求,厂商还提供定制化的解决方案。

    常见问题与解决方案


    - Q: 如何避免错误匹配?
    - A: 使用不同的颜色编码,如自然色、红色、蓝色和黄色。这四种颜色对应不同的键型,可以防止误接。
    - Q: 如何确保锁片牢固锁定?
    - A: 检查双锁板是否完全锁定,并确认锁片周围的保护壁没有损坏。
    - Q: 如何处理灌胶过程中产生的气泡?
    - A: 确保连接器设计中包含排气结构,可以有效地释放气泡,确保良好的电气性能。

    总结和推荐


    5.0 mm Power Key Connectors(5.0 PKC)具有高度的可靠性、易于装配和出色的耐用性,适用于家用电器特别是燃气器具。它们独特的键控系统显著提升了装配效率,减少了错误匹配的可能性。因此,强烈推荐在类似应用中使用此款连接器。

350079-5参数

参数
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
线规 22-30 AWG
触头镀层
触头端接 压接
长*宽*高 20.45mm(长度)*3.18mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

350079-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
