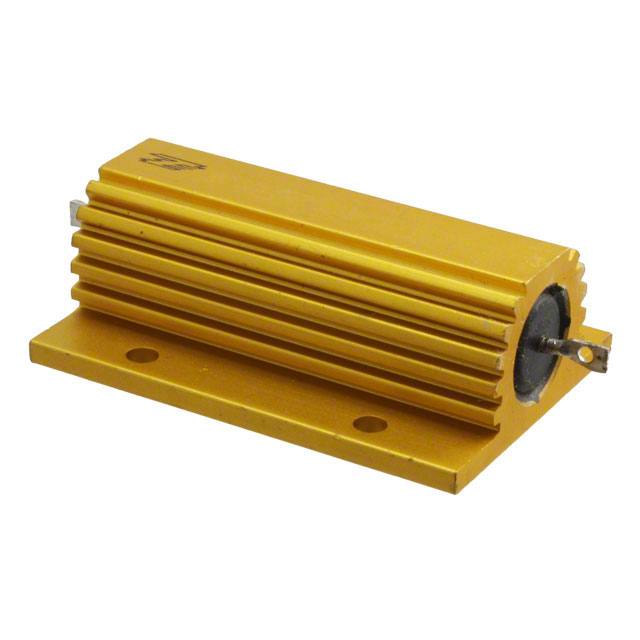

HSC753R3J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 3.3Ω 75W 法兰安装 49mm*47.5mm*26mm
供应商型号: A137261-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC753R3J

HSC753R3J概述

    电子元器件产品技术手册:铝制封装功率电阻器HS系列

    产品简介


    铝制封装功率电阻器HS系列是TE Connectivity推出的高性能电子元器件,适用于广泛的工业和电力应用。这些电阻器以其高可靠性、高功率处理能力和出色的热管理而闻名。它们主要应用于制动电阻、平衡电阻、电容充放电、浪涌抑制(Crowbar)、滤波、电气机械装置等场景。
    HS系列电阻器具有从5瓦到300瓦的多种功率等级,同时提供定制设计选项,包括绕线方式、端接类型和安装方法,以满足特定应用需求。此外,还有特殊版本支持低阻值、低电感和高电压要求。

    技术参数


    以下是HS系列电阻器的关键技术参数:
    | 参数 | HSA5/HSA10 | HSA25/HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |
    |
    | 功率(瓦) | 5-75 | 5-75 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 |
    | 最大表面温度(℃) | 100-275 | 100-275 | 150-350 | 150-350 | 150-350 | 150-350 | 150-350 | 150-350 |
    | 阻值范围(欧姆) | 0.1-10k | 0.1-10k | 0.5-100k | 0.5-100k | 0.5-100k | 0.5-100k | 0.5-100k | 0.5-100k |
    | 最大工作电压(伏特) | 160-1400 | 160-1400 | 1900-2500 | 1900-2500 | 1900-2500 | 1900-2500 | 1900-2500 | 1900-2500 |
    | 绝缘电阻(兆欧) | ≥10,000MΩ | ≥10,000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
    | 温度系数(ppm/°C) | ≤50 | ≤50 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 |

    产品特点和优势


    1. 稳定性:采用优质材料制造,确保长期稳定性和可靠性。
    2. 多样化选择:提供从5瓦到300瓦的广泛功率范围,以及多种阻值和电压选项。
    3. 卓越的热管理:通过铝制外壳高效散热,减少表面温度升高。
    4. 定制化能力:可根据客户需求调整绕线方式、端接类型和安装方式。
    5. 宽广的应用领域:适合电力、工业自动化、轨道交通等多个行业。

    应用案例和使用建议


    HS系列电阻器广泛应用于各种场景,例如:
    - 制动电阻:用于电机和发电机的制动过程中吸收能量。
    - 平衡电阻:在多相系统中保持电压平衡。
    - 电容充放电:用于储能系统的充电和放电过程。
    使用建议:
    - 确保使用适当的散热器,特别是在无散热器情况下使用时,需注意功率限制。
    - 定期检查绝缘电阻,确保安全运行。
    - 在高脉冲环境下,考虑使用更高额定值的型号以提高耐用性。

    兼容性和支持


    HS系列电阻器与市场上大多数标准散热器兼容,可轻松集成到现有系统中。TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、设计指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度过高 | 使用更大尺寸的散热器或增加风扇辅助冷却。 |
    | 绝缘电阻低于预期 | 检查连接点是否清洁干燥,必要时重新涂覆绝缘材料。 |
    | 脉冲能量不足 | 升级至更高功率等级的型号以增强耐久性。 |

    总结和推荐


    综上所述,HS系列铝制封装功率电阻器是一款高性能、多功能的产品,特别适合需要高功率密度和良好热管理的应用场合。凭借其出色的稳定性和多样化的配置选项,该产品在市场上具有很强的竞争力。我们强烈推荐这一系列产品,尤其是在需要可靠性和定制化解决方案的项目中。
    如果您正在寻找一款既强大又灵活的电阻器,HS系列无疑是一个明智的选择。联系TE Connectivity获取更多详细信息和支持服务。

HSC753R3J参数

参数
温度系数 ±50ppm/℃
精度 ±5%
额定功率 75W
电阻个数 -
引脚数量 -
电阻值 3.3Ω
长*宽*高 49mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC753R3J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC753R3J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC753R3J HSC753R3J数据手册

HSC753R3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
