4-794636-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 12pin 5A 2.54μm 锡 黑色 贴片安装 22mm(长度)*6.86mm(宽度)
供应商型号: N-4-794636-2
供应商: 云汉优选
标准整包数: 175

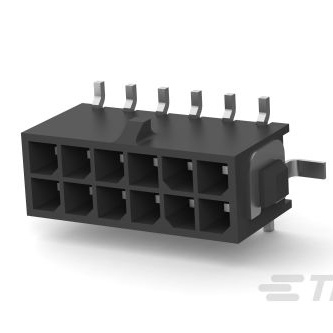

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794636-2

4-794636-2概述


    产品简介


    产品名称: PCB Mount Header, Vertical, Wire-to-Board, 12 Position, 3 mm [.118 in] Centerline, Fully Shrouded, Tin, Surface Mount, Power, Black, Micro MATE-N-LOK
    产品类型: PCB连接器,主要用于板对板连接
    主要功能: 用于将电路板之间的电气连接可靠地固定在一起,适用于需要高可靠性连接的应用场合
    应用领域: 电源模块、汽车电子、工业自动化设备、通讯设备、消费电子产品等

    技术参数


    - 中心线间距: 3 mm(.118 in)
    - 行数: 2行
    - 位数: 12位
    - 连接器系统: 线对板连接
    - PCB连接器装配类型: 板载插头
    - 连接器形状: 矩形
    - 操作电压: 250 VAC
    - 接触面积长度: 4.15 mm(.163 in)
    - 接触尺寸: .64 mm(.025 in)
    - 接触载流能力: 5 A
    - 连接器长度: 22 mm(.866 in)
    - 连接器高度: 9.24 mm(.364 in)
    - 连接器宽度: 6.86 mm(.27 in)
    - PCB厚度(推荐): 1.57 mm(.062 in)
    - 行距: 3 mm(.118 in)
    - 最大操作温度: 105 °C(221 °F)
    - 工作温度范围: -40 – 105 °C(-40 – 221 °F)

    产品特点和优势


    1. 高可靠性连接: 采用方形接触设计,能够提供可靠的电气连接,确保信号传输稳定。
    2. 全屏蔽设计: 防护罩设计使得连接器在恶劣环境下仍能保持稳定的性能。
    3. 表面贴装技术: 支持表面贴装工艺,方便自动化生产。
    4. 高温尼龙材料: 连接器外壳采用高耐热尼龙材料,可在高温环境下正常工作。
    5. 良好的电气性能: 额定电流可达5 A,适用于大功率应用。
    6. 兼容多种认证标准: 通过UL、VDE认证,符合欧盟RoHS、REACH指令要求。

    应用案例和使用建议


    应用案例: 在工业自动化设备中,此连接器被广泛应用于电源模块和控制板之间的连接,确保系统运行稳定。在汽车电子中,也常用于汽车传感器和控制器之间的连接。
    使用建议:
    - 环境适应性: 由于其良好的防护性能,可以在湿度较大或者存在轻微腐蚀性气体的环境中使用。
    - 安装建议: 在安装时,建议严格按照手册中的步骤进行,特别是焊接过程中要注意温度控制,避免过高的焊接温度导致连接器损坏。
    - 维护建议: 定期检查连接器的接触部分,确保没有氧化或者松动的情况出现。

    兼容性和支持


    兼容性: 此连接器可与Micro MATE-N-LOK系列的其他产品兼容,例如16P MICRO MNL ASSY, VRT, SMT, LF (TE Part #4-794636-6) 和 12P MICRO MNL ASSY, VRT, SMT, LF (TE Part #4-2315124-2)。
    支持服务: 如需技术支持,可拨打+1 800 522 6752联系厂商获取帮助。对于相关文档和合规信息,也可以访问厂商官网查询。

    常见问题与解决方案


    Q1:如何选择合适的焊接温度?
    - A1: 焊接温度建议控制在260°C以下,以避免对连接器造成损害。焊接前请参考手册中的详细指导。
    Q2:如何清洁连接器的接触点?
    - A2: 可使用软布蘸取适量酒精轻轻擦拭,避免使用研磨性材料以免损伤接触面。
    Q3:如何判断连接器是否损坏?
    - A3: 检查连接器外观是否有明显的物理损坏,如裂纹或变形。同时可通过测量接触电阻来确认是否完好。

    总结和推荐


    综述: 此款PCB Mount Header以其高可靠性、良好电气性能和高耐热性,在各类工业及汽车电子领域具有显著优势。经过严格测试并符合多项国际标准,是高要求应用的理想选择。
    推荐度: 强烈推荐,特别是在需要高可靠性和复杂环境适应性的应用中。
    通过以上的介绍,相信您对该产品有了更全面的了解。希望本文能为您的选型和应用提供有效的参考。

4-794636-2参数

参数
针脚数 12pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 2
额定电流 5A
间距-配接 3mm
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 黑色
长*宽*高 22mm(长度)*6.86mm(宽度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
