首页  >  产品百科  >  TE750B120RJ

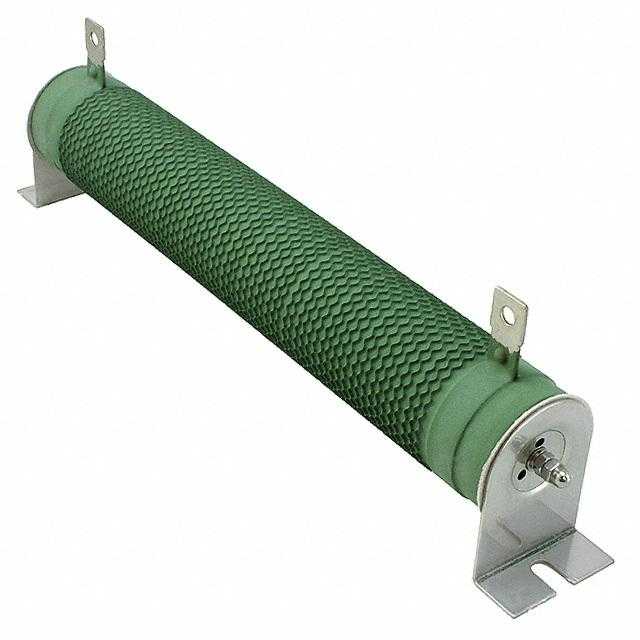

TE750B120RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±440ppm/℃ 120Ω 750W 支架安装 316mm(长度)*101mm(高度)
供应商型号: TE750B120RJ
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 TE750B120RJ

TE750B120RJ概述

    # 高功率线绕电阻(TE系列)

    产品简介


    高功率线绕电阻是一种广泛应用于工业、控制及一般用途的标准和定制设计的功率电阻器。由TE Connectivity公司提供,这些电阻器采用了标准和边缘绕线方法来提高功率处理能力,特别适合于需要稳定性和可靠性的重型机械和电气设备。其主要功能包括负载测试模拟、电机启动/停止循环、动态制动以及设备放电等。适用于大型电气和生产设备。

    技术参数


    电气特性
    - 额定功率(自由空气下):50W 至 2500W
    - 电阻范围:R10 至 2K7(±5% 或 ±10%)
    - 温度系数:小于 50Ω 时 <±400 PPM/℃;大于等于 50Ω 时 <±1000 PPM/℃
    - 工作温度范围:-55°C 至 +155°C
    - 瞬态过载能力:额定功率的 3 倍,持续时间 5 秒
    - 绝缘强度:2500VAC 最小值
    - 绝缘电阻:直流 100V 下最小值为 20MΩ
    外形尺寸(单位:毫米)
    | 额定功率 | B±2 | E±5 | F±3 | D±2 | H±1 | H1±3 | M±0.5 | K±1 | T±0.5 | t±0.5 | Ød±0.5 |
    |
    | 50W | 102 | 124 | 146 | 28 | 28 | 61 | 6.5 | 28 | 8 | 1.8 | 4.3 |
    | 60W | 102 | 124 | 146 | 28 | 28 | 61 | 6.5 | 28 | 8 | 1.8 | 4.3 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    该电阻器具备多个显著优势:
    - 高功率:额定功率最高可达 2500W。
    - 防火阻燃:采用 UL94V 等级涂料。
    - 环保合规:符合 RoHS 标准。
    - 定制接线:可根据需求提供定制端子/引线。

    应用案例和使用建议


    实际应用场景
    该电阻器广泛应用于大型电气设备和生产机械,例如负载测试模拟、电机启动/停止循环、动态制动以及设备放电。特别适用于需要大功率处理能力和稳定性的场合。
    使用建议
    - 负载测试模拟:确保测试过程中正确计算和控制输入电压,以避免过载。
    - 电机启动/停止:在频繁启停的应用中,定期检查电阻器的工作状态,确保无异常发热现象。
    - 设备放电:在进行高压放电操作时,注意使用适当的安全措施和工具。

    兼容性和支持


    - 兼容性:本产品可与其他电子元器件和设备配合使用,但需根据具体应用要求选择合适的型号。
    - 支持:如有任何疑问,可通过访问官网 www.te.com/help 获取帮助。技术支持包括电子邮件、电话和在线聊天等多种方式。

    常见问题与解决方案


    问题一:过热
    解决方案:确认工作温度不超过规定范围,如超过请调整使用条件或增加散热装置。
    问题二:电阻值不准确
    解决方案:重新校准或更换电阻器,确保其在规定的公差范围内工作。
    问题三:接线松动
    解决方案:检查并紧固所有连接点,必要时更换接线材料。

    总结和推荐


    总体而言,高功率线绕电阻(TE系列)是一款高性能、高可靠性的产品,在多个应用领域表现出色。其独特的防火阻燃设计、RoHS 合规性以及定制化服务使其在市场上具有较强的竞争优势。我们强烈推荐此款产品给需要高功率处理能力和稳定性的客户。

TE750B120RJ参数

参数
温度系数 ±440ppm/℃
精度 ±5%
额定功率 750W
电阻个数 -
引脚数量 -
电阻值 120Ω
长*宽*高 316mm(长度)*101mm(高度)
安装方式 支架安装
零件状态 在售

TE750B120RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TE750B120RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY TE750B120RJ TE750B120RJ数据手册

TE750B120RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
