HCH215J47RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 47Ω 300W 法兰安装 215mm*60mm*32mm
供应商型号: 3769287
供应商: 海外现货
标准整包数: 1

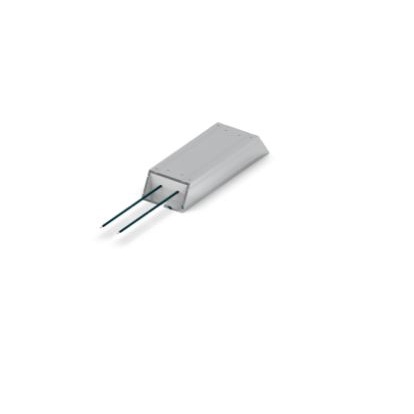

TE CONNECTIVITY 其它固定电阻 HCH215J47RJ

HCH215J47RJ概述

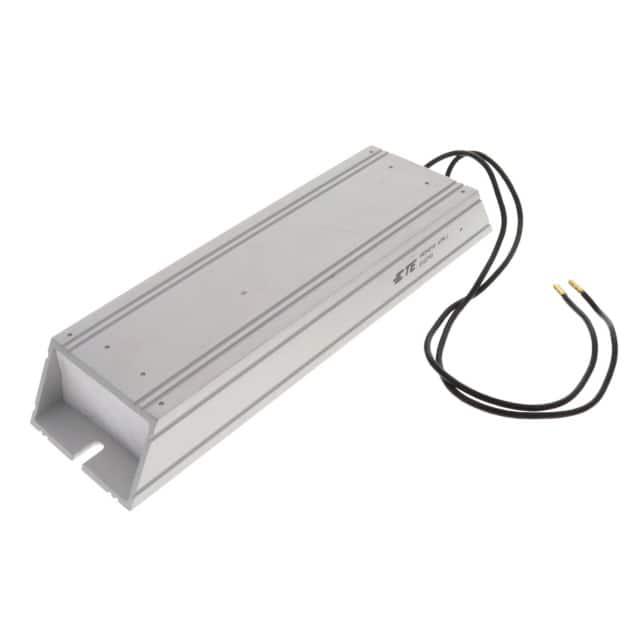

    铝制外壳制动电阻产品手册

    产品简介


    铝制外壳制动电阻是一种高性能的电源电阻器,专为吸收高功率过载而设计。它主要用于制动系统,能够提供稳定可靠的性能。该系列产品包括HCH165、HCH215、HCH265和HCH335四种型号,适用于不同功率需求的应用场景。

    技术参数


    - 额定功率(@40°C):HCH165为200W,HCH215为300W,HCH265为400W,HCH335为500W。
    - 最高工作电压:1100V。
    - 最大工作温度:HCH165为320°C,HCH215为330°C,HCH265为350°C,HCH335为375°C。
    - 绝缘电阻:>100MΩ @ 1000VDC。
    - 介电强度:3500VAC。
    - 温度系数(TCR):±200ppm/°C。
    - 飞线长度:标准为300mm,PTFE绝缘,耐温范围为-55°C至+100°C。
    - 外壳材料:阳极氧化挤压铝合金。
    - 防护等级:IP54。

    产品特点和优势


    铝制外壳制动电阻具备多项独特的功能和优势:
    - 高功率过载能力:能够承受高达几倍额定功率的瞬时过载。
    - IP54防护等级:有效防止灰尘和水滴侵入,适合恶劣环境下的应用。
    - PTFE绝缘飞线:提供额外的柔韧性,方便连接和安装。
    - 阳极氧化铝合金外壳:不仅轻便,还具有良好的散热性能和防腐蚀特性。

    应用案例和使用建议


    这种制动电阻广泛应用于工业控制系统、电动车辆和电力驱动系统的制动电路中。例如,在电动车辆中,它们可以吸收和释放刹车时产生的大量动能。为了确保最佳性能,建议将电阻器安装在通风良好且防尘的位置,避免过热。

    兼容性和支持


    铝制外壳制动电阻与其他电子元器件的兼容性良好,可以在多种电路配置中使用。制造商提供了详细的使用说明和技术支持服务,包括在线帮助中心、电话咨询和实时聊天服务。这些资源可以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确安装电阻器?
    - 解答:请确保电阻器垂直安装,引脚朝下,以实现最佳散热效果。避免将其安装在密闭空间内。
    2. 问题:电阻器出现过热怎么办?
    - 解答:首先检查周围是否有足够的空气流通。如果仍然过热,可能需要考虑增加散热片或降低工作负载。

    总结和推荐


    总体而言,铝制外壳制动电阻是一款高性能、可靠且多功能的产品。它在制动系统中的应用非常广泛,并且具有显著的优势,如高功率过载能力和优良的防护等级。因此,我们强烈推荐此产品用于各种高要求的应用场景。
    希望这份文档能为您提供有价值的信息。如果您有任何疑问或需要进一步的帮助,请访问[www.te.com/help](http://www.te.com/help),那里提供了详尽的技术支持和服务。

HCH215J47RJ参数

参数
电阻个数 -
引脚数量 -
电阻值 47Ω
温度系数 ±200ppm/℃
精度 ±5%
额定功率 300W
长*宽*高 215mm*60mm*32mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCH215J47RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCH215J47RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCH215J47RJ HCH215J47RJ数据手册

HCH215J47RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 687.0442
2+ ¥ 641.2413
3+ ¥ 641.2413
5+ ¥ 629.7906
10+ ¥ 618.3398
20+ ¥ 618.3398
50+ ¥ 618.3398
100+ ¥ 618.3398
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 687.04
