HSA50R50J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 500mΩ 50W 法兰安装 51mm*30mm*17mm
供应商型号: U-HSA50R50J
供应商: 云汉优选
标准整包数: 1

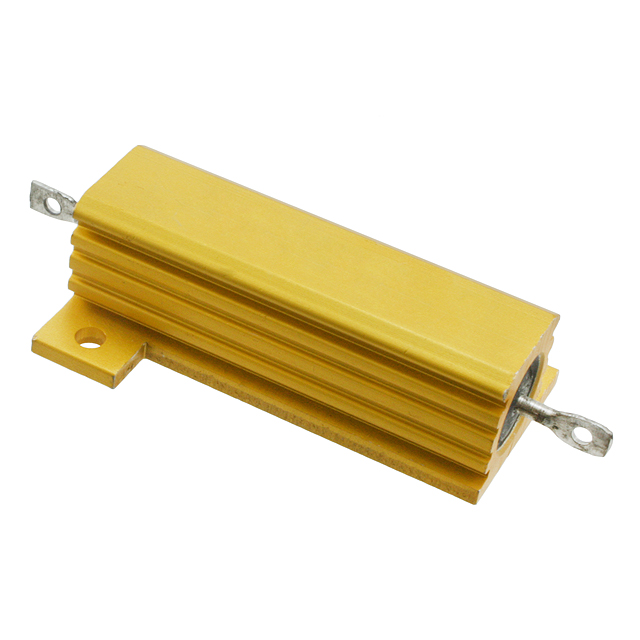

TE CONNECTIVITY 其它固定电阻 HSA50R50J

HSA50R50J概述

    高品质铝壳功率电阻——HS系列

    产品简介


    HS系列是TE Connectivity提供的一种高品质铝壳功率电阻。这种电阻适用于广泛的工业领域,包括制动电阻、平衡电阻、电容器充电和放电、电涌保护(Crowbar)、滤波和电气机械的一般用途。HS系列具有从5瓦到300瓦的功率等级,同时500瓦和1000瓦版本也已推出,使其成为市场上最大功率范围的产品之一。

    技术参数


    - 功率等级:HSA系列5瓦至75瓦,HSC系列100瓦至300瓦。
    - 散热能力:
    - HSA5:带散热器时,功率为10瓦;无散热器时,功率为5.5瓦。
    - HSA10:带散热器时,功率为16瓦;无散热器时,功率为8瓦。
    - HSA25:带散热器时,功率为25瓦;无散热器时,功率为12.5瓦。
    - HSA50:带散热器时,功率为50瓦;无散热器时,功率为20瓦。
    - HSA75:带散热器时,功率为75瓦;无散热器时,功率为45瓦。
    - HSC75:带散热器时,功率为75瓦;无散热器时,功率为45瓦。
    - HSC100:带散热器时,功率为100瓦;无散热器时,功率为50瓦。
    - HSC150:带散热器时,功率为150瓦;无散热器时,功率为55瓦。
    - HSC200:带散热器时,功率为200瓦;无散热器时,功率为50瓦。
    - HSC250:带散热器时,功率为250瓦;无散热器时,功率为60瓦。
    - HSC300:带散热器时,功率为300瓦;无散热器时,功率为75瓦。
    - 电阻值:最小阻值为0.01欧姆(HSA),最大阻值为100K欧姆(HSA);最小阻值为0.05欧姆(HSC),最大阻值为82K欧姆(HSC)。
    - 最大工作电压:直流或交流有效值,最高可达1900伏特(HSC)。
    - 绝缘电阻:干燥条件下的绝缘电阻最小值为10兆欧(最小),湿度测试后绝缘电阻最小值为1兆欧(最小)。
    - 热稳定性:在1000小时内的电阻变化率小于2%。

    产品特点和优势


    HS系列电阻以其卓越的长期稳定性和高可靠性著称,拥有超过50年的设计和制造经验。产品可选功率范围广泛,支持各种工业应用,例如制动电阻、平衡电阻、电容器充放电等。该系列产品还具备低电阻、低电感和高电压版本,以满足不同应用场景的需求。

    应用案例和使用建议


    - 应用案例:
    - 制动电阻:用于电机制动时的能量消耗。
    - 平衡电阻:用于调节电路中的电压平衡。
    - 电容器充放电:控制电容器充电和放电过程中的电流。
    - 使用建议:
    - 在使用过程中,确保使用合适的散热器,特别是在无散热器条件下工作的电阻。
    - 针对脉冲能量较大的应用,应注意脉冲负载的持续时间和频率。
    - 对于高温环境的应用,需要选择合适的型号以保证长期稳定性。

    兼容性和支持


    HS系列电阻在应用中表现出极高的兼容性,可以与多种电子设备和系统集成。TE Connectivity提供全面的技术支持和售后服务,帮助客户更好地理解和使用这些电阻产品。

    常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:严格按照技术手册中的安装步骤进行,确保正确连接引脚,并使用适当的固定方式。
    - 问题2:如何应对过载情况?
    - 解决方案:通过查看手册中的额定功率曲线,确保不超过额定功率限制,并考虑使用合适尺寸的散热器来提高散热效率。
    - 问题3:如何测试绝缘电阻?
    - 解决方案:在干燥环境下,使用兆欧表进行测量,确保电阻值符合标准。

    总结和推荐


    HS系列电阻凭借其出色的稳定性和可靠性,在各类工业应用中表现优异。无论是用于一般用途还是特殊场合,HS系列都是值得信赖的选择。建议根据具体需求选择合适的功率等级和型号,并遵循正确的安装和使用方法。如果你需要在苛刻环境下工作的电阻,HS系列绝对是一个不错的选择。

HSA50R50J参数

参数
精度 ±5%
额定功率 50W
电阻个数 -
引脚数量 -
电阻值 500mΩ
温度系数 ±50ppm/℃
长*宽*高 51mm*30mm*17mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSA50R50J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA50R50J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA50R50J HSA50R50J数据手册

HSA50R50J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.0528 ¥ 25.9488
100+ $ 2.9664 ¥ 25.2144
200+ $ 2.5194 ¥ 21.4149
2000+ $ 2.3664 ¥ 20.1144
4000+ $ 2.2032 ¥ 18.7272
10000+ $ 2.0502 ¥ 17.4267
库存: 180
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 908.2
