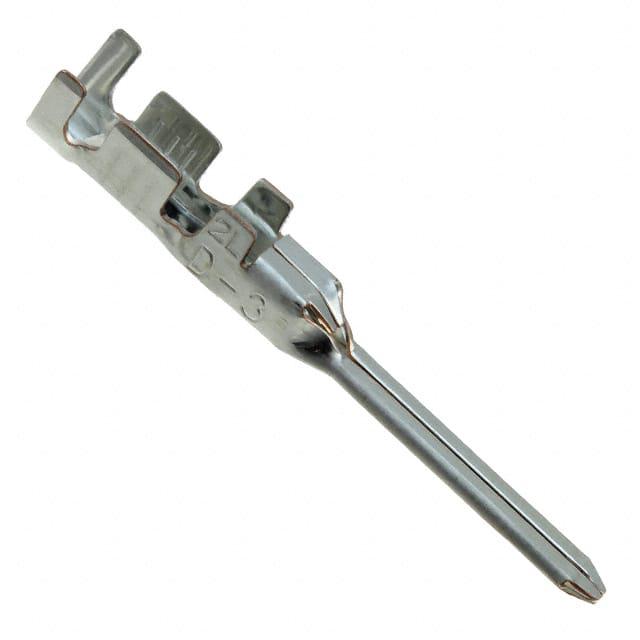

917485-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, Dynamic 3000系列, 最大2mm², 最小1.25mm²
供应商型号: 917485-5
供应商: 云汉优选
标准整包数: 3000
TE CONNECTIVITY 矩形连接器 - 触头 917485-5

917485-5概述

    # 产品概述

    产品简介


    本产品为一款适用于电源和信号传输的动态3000系列接线端子(Tab Contact)。该接线端子采用镀锡材料,主要用于导线和电缆的连接,可处理16到14号AWG(美国线规)以及对应的1.23到2.27平方毫米的导线尺寸。工作温度范围从-55°C到105°C(-67°F到221°F),适用于各种恶劣环境下的应用。这些端子广泛应用于汽车、工业控制、航空航天和家用电器等领域。

    技术参数


    - 接触面积镀层材料: 锡(Tin)
    - 接线端子类型: 接片型(Tab)
    - 电线尺寸: 1.23 – 2.27 mm²
    - 最大电流负载: 15安培
    - 电线规格: 16 – 14 AWG
    - 工作温度范围: -55 – 105°C (-67 – 221°F)
    - 接触宽度: 2毫米
    - 接触厚度: 0.64毫米
    - 包装方式: 盒装与卷装(Reel & Box)
    - 合规性: 欧盟RoHS 2011/65/EU、欧盟ELV 2000/53/EC、中国RoHS 2、REACH等

    产品特点和优势


    - 高可靠性: 经过严格的测试,保证了高可靠性和长寿命。
    - 广泛的适用性: 工作温度范围宽广,适用于极端环境。
    - 方便安装: 使用简单的工具即可轻松安装,节省时间和成本。
    - 高效散热: 设计合理,具有良好的热稳定性。
    - 环保合规: 符合多项环保标准,如RoHS、ELV等,安全环保。

    应用案例和使用建议


    应用案例
    这类接线端子广泛用于汽车电子系统中的连接,例如电池管理系统、车载诊断系统等。此外,它们也常用于工业控制系统和家用电器中的电源线路连接。
    使用建议
    - 在安装过程中,确保电线和端子表面干净无污渍,以获得最佳连接效果。
    - 安装时注意不要过度弯曲电线,以免造成内部损伤。
    - 定期检查端子连接情况,以确保长期稳定运行。

    兼容性和支持


    - 兼容产品: 该接线端子可以与其他型号如234168-1、CAT-D9934-A75A、CAT-D9934-A75C等配合使用,形成完整的电路连接方案。
    - 技术支持: 如需技术支持,可拨打+1 800 522 6752。提供详尽的技术文档和图纸下载,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 端子在安装后出现松动现象。
    - 解决方案: 检查电线尺寸是否匹配,并确保正确的安装力矩。如需调整,可以重新压接一次。
    2. 问题: 连接点处发热过高。
    - 解决方案: 确认电线和端子接触面清洁,检查是否有不良接触的情况。如有必要,重新焊接或更换端子。
    3. 问题: 长期使用后端子出现腐蚀。
    - 解决方案: 检查安装环境是否过于潮湿或腐蚀性环境,及时采取防护措施。必要时可更换抗腐蚀性能更好的端子。

    总结和推荐


    这款Dynamic 3000系列的Tab Contact以其高可靠性、广泛适用性和优良的环保性能在市场上具有很强的竞争优势。通过合理的应用和维护,它能在多种复杂环境下实现稳定的电力和信号传输。我们强烈推荐使用该产品,特别是对性能和安全性要求较高的应用场合。

917485-5参数

参数
类型 Connector Power
线规 14-16 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 25.8mm(长度)*4.2mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

917485-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917485-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 917485-5 917485-5数据手册

917485-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.7159
6000+ ¥ 0.7096
9000+ ¥ 0.7034
库存: 60000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2147.7
