2-1445087-5

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 1 5pin 5A 380nm 金 黑色 贴片安装 16mm*3.86mm*9.24mm
供应商型号: JY-2-1445087-5
供应商: 云汉优选
标准整包数: 1

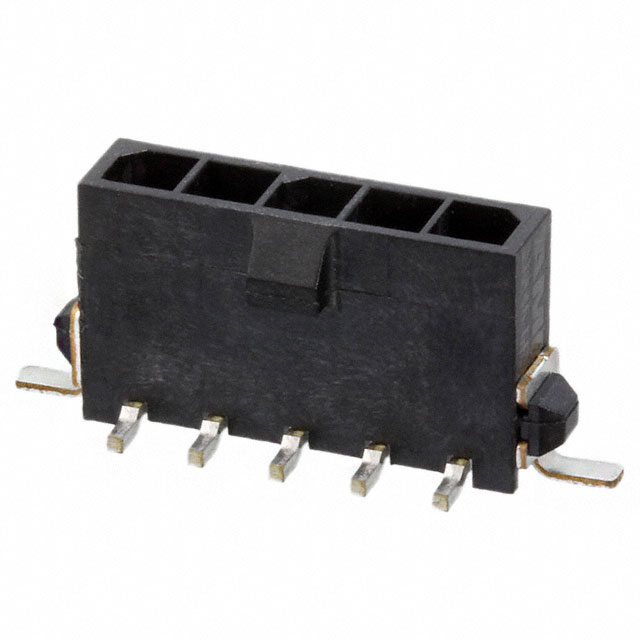

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445087-5

2-1445087-5概述

    Micro MATE-N-LOK PCB Mount Header, 2-1445087-5:产品技术手册

    1. 产品简介


    Micro MATE-N-LOK PCB Mount Header,型号为2-1445087-5,是一种垂直安装的线对板连接器,具有5个位置,中心间距为3毫米(0.118英寸),完全屏蔽设计。此产品采用表面贴装技术,适用于电源连接,并提供黑色外壳,金镀层。该系列连接器属于TE Connectivity品牌的MATE-N-LOK系列,广泛应用于电子设备和系统中,提供高效可靠的电力传输。

    2. 技术参数


    - 基本参数:
    - 中心间距:3毫米(0.118英寸)
    - 位置数量:5个
    - 行数:1行
    - 连接类型:线对板
    - 安装方式:垂直表面安装
    - 电气特性:
    - 工作电压:250 VAC
    - 接触面积:0.64毫米(0.025英寸)正方形端子
    - 最大电流承载能力:5安培
    - 机械特性:
    - 连接长度:19毫米(0.748英寸)
    - 连接高度:9.24毫米(0.364英寸)
    - 连接宽度:3.86毫米(0.152英寸)
    - 推荐PCB厚度:1.57毫米(0.062英寸)
    - 工作条件:
    - 工作温度范围:-40至105°C(-40至221°F)
    - 认证标准:
    - UL 认证
    - 符合EU RoHS和ELV指令
    - 符合China RoHS 2
    - 不含REACH SVHC物质
    - 灼热丝测试(GWT)750°C(无火焰)

    3. 产品特点和优势


    - 全屏蔽设计:确保电磁干扰(EMI)和射频干扰(RFI)的防护效果。
    - 高电流承载能力:达到5安培,适合大功率应用。
    - 可靠连接:采用方形接触设计,提高接触可靠性。
    - 耐温性能:可在-40至105°C的宽广温度范围内正常工作,适应恶劣环境。
    - 环境友好:符合国际环保标准,低卤素材料,不含溴化阻燃剂(BFR)、氯化阻燃剂(CFR)和聚氯乙烯(PVC)。

    4. 应用案例和使用建议


    - 应用场景:适用于各种电源模块、通信设备和工业控制系统。
    - 使用建议:
    - 在焊接时,建议采用260°C的回流焊工艺,确保焊接质量。
    - 在高振动环境下使用时,可配合额外固定措施,如螺钉或粘合剂,以增强连接稳定性。
    - 在不同类型的PCB上使用时,确保PCB厚度符合推荐值(1.57毫米),以保证最佳电气性能。

    5. 兼容性和支持


    - 兼容性:与Micro MATE-N-LOK系列的其他组件兼容。
    - 支持信息:TE Connectivity提供技术支持服务,电话:+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题:连接器在高温下出现过热现象。
    - 解决方法:检查焊接质量和PCB散热设计,确保散热通道畅通无阻。
    - 问题:接触不良导致信号丢失。
    - 解决方法:清洁接触点并重新插入,确认插头和插座之间完全对齐。
    - 问题:在高振动环境中,连接器松动。
    - 解决方法:在安装时增加额外的固定措施,如螺钉或粘合剂。

    7. 总结和推荐


    Micro MATE-N-LOK 2-1445087-5是一款性能优异、可靠性高的垂直安装线对板连接器,适用于多种电源和控制系统的应用场景。该产品在电气性能、机械强度和环境适应性方面表现出色,适合需要高电流承载能力和良好电磁兼容性的应用场合。强烈推荐给需要稳定可靠电源连接解决方案的设计工程师和制造商。

2-1445087-5参数

参数
触头镀层 - 配接
间距-配接 3mm
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 380nm
颜色 黑色
排数 1
额定电流 5A
针脚数 5pin
长*宽*高 16mm*3.86mm*9.24mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2-1445087-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445087-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445087-5 2-1445087-5数据手册

2-1445087-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
