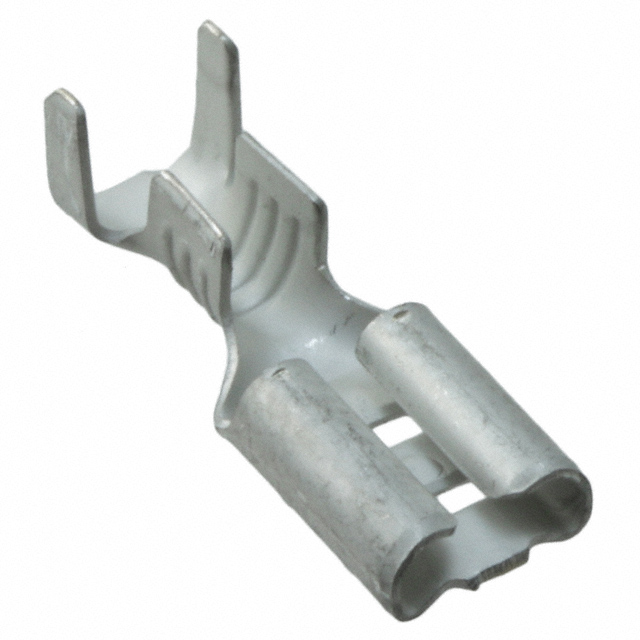

5-160429-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .187系列, 母座, 4.75 x 0.81mm接片, 最大线规2.5mm²
供应商型号: 26M-5-160429-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 5-160429-2

5-160429-2概述

    电子元器件产品技术手册

    产品简介


    本产品为TE Connectivity推出的FASTON 187系列的接线端子(Receptacle),适用于16至14 AWG规格的电线,即1.03至2.62 mm²的导线截面积。这款接线端子采用直角设计,材质为黄铜,并通过FASTON 187标准认证,主要用于快速断开连接的应用场合。该接线端子广泛应用于家用电器、工业自动化、汽车制造等领域。

    技术参数


    - 端子材料厚度:0.3 mm(0.012 in)
    - 终端长度:15 mm(0.59 in)
    - 接线绝缘直径范围:3至4.32 mm(0.118至0.17 in)
    - 导线尺寸:1.03至2.62 mm²
    - 插入力:低插入力
    - 连接容量:单个连接
    - 工作温度范围:-40至110°C(-40至230°F)
    - 额定拔出力:70牛顿
    - 合格认证:CSA、UL认证
    - 包装数量:12000
    - 包装方式:条带/卷盘

    产品特点和优势


    1. 低插入力:这款接线端子设计有较低的插入力,方便操作者快速准确地完成接线过程。
    2. 高性能的机械附件:具有良好的抗拉拔性能,拔出力高达70牛顿,确保了连接的稳定性。
    3. 广泛的工作温度范围:可以在极端环境下保持良好的性能,适应范围广。
    4. 符合多项安全标准:如CSA和UL标准,保证产品质量与安全性。

    应用案例和使用建议


    - 家用电器:例如微波炉、冰箱、洗衣机等家电设备的内部接线,以确保电路的安全稳定运行。
    - 工业自动化:用于机器人的控制板或传感器的连接,提供可靠稳定的连接。
    - 汽车制造:适用于车身电气系统的各种接线需求,确保车辆各部分电气信号的有效传输。
    使用建议:
    - 在安装过程中确保接线端子完全插接到位,并检查是否有任何损坏或磨损,以确保良好的电接触。
    - 定期检查接线端子的工作状态,特别是高湿度和腐蚀环境下的定期维护。

    兼容性和支持


    该接线端子与其他类型的电子元器件兼容,但请根据具体应用场景选择合适的型号。TE Connectivity提供了全方位的技术支持服务,如果您在使用过程中遇到任何问题,可拨打支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:接线端子无法正确插入导线。
    解决办法:确认导线尺寸是否在规定范围内,并检查导线绝缘层是否损伤,必要时重新制作导线接头。
    2. 问题:接线端子连接松动。
    解决办法:检查接线端子是否完全插入,并确保插入后没有松动。如有松动,可以重新插入并紧固。
    3. 问题:拔出力不达标。
    解决办法:检查是否存在质量问题或损坏,并联系制造商进行进一步的检查和维修。

    总结和推荐


    FASTON 187系列的接线端子以其出色的性能、稳定可靠的连接以及广泛的适用性,使其在市场上具备强大的竞争力。它适用于多种环境和应用场合,是一款值得推荐的产品。无论是在家用电器还是工业自动化领域,都能满足大多数用户的接线需求。我们强烈推荐您选择这款高质量的产品,以提高您的系统性能和可靠性。

5-160429-2参数

参数
长*宽*高 15mm*5.6mm*5.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

5-160429-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-160429-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 5-160429-2 5-160429-2数据手册

5-160429-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9716
10+ ¥ 0.7861
100+ ¥ 0.6601
500+ ¥ 0.6111
1000+ ¥ 0.5689
库存: 6194
起订量: 1 增量: 12000
交货地:
最小起订量为:1
合计: ¥ 0.97
