5-103169-1

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 2.54mm 2 6pin 3A 760nm 金 黑色 通孔安装 14.73mm(长度)*10.16mm(高度)
供应商型号: JY-5-103169-1
供应商: 云汉优选
标准整包数: 1

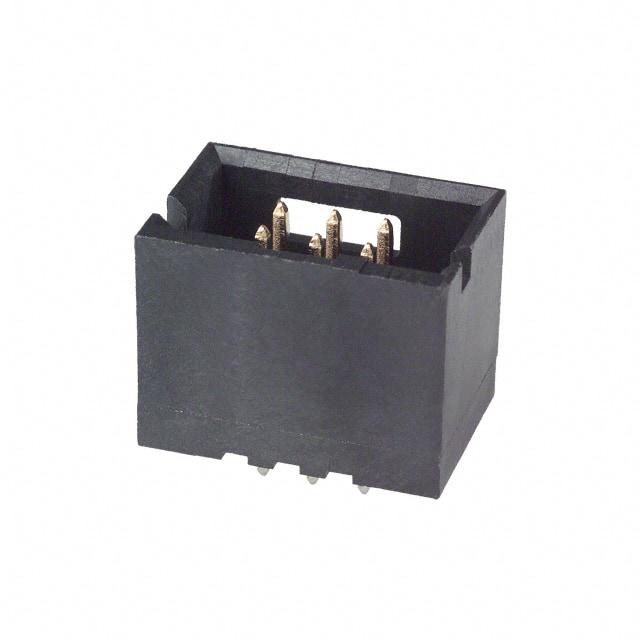

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103169-1

5-103169-1概述

    # 产品概述

    产品简介


    本产品为一款通过板载安装的垂直式板对板连接器,型号为5-103169-1,属于AMP MODU系列。这种连接器具有6个位置,2.54毫米中心线,完全遮蔽设计,采用金镀层,支持通孔焊接。它适用于信号电路应用,并已通过多项行业标准认证,包括CSA和UL标准。该产品广泛应用于消费电子、工业自动化、通信设备和其他需要可靠板级互连的场合。

    技术参数


    以下是该连接器的主要技术规格:
    - 产品类型:PCB板对板连接器
    - 接插件系统:板对板
    - 接头类型:全遮蔽
    - 接触类型:针式
    - 终止方式:通孔焊接
    - 额定电流:3A(最大)
    - 绝缘电阻:5000 MΩ
    - 耐压等级:750 Vrms(最大)
    - 中心线间距:2.54毫米(0.1英寸)
    - 行间距:2.54毫米(0.1英寸)
    - 板厚推荐值:1.4毫米(0.055英寸)
    - 操作温度范围:-65至105°C(-85至221°F)

    产品特点和优势


    这款连接器具有以下显著特点:
    - 完全遮蔽设计:确保极高的机械稳定性和电磁屏蔽效果。
    - 金镀层接触面:提高接触可靠性并减少氧化。
    - 通孔焊接:提供更高的机械强度和可靠性。
    - 信号电路兼容性:广泛应用于各种信号传输场合。

    应用案例和使用建议


    应用案例
    本连接器常用于各类消费电子设备、工业控制系统、通信设备及其他需要高可靠性的板级互连场合。例如,在一台无线路由器中,它可以用来实现主板与天线板之间的信号传输。
    使用建议
    为了充分发挥该连接器的优势,在安装时应注意:
    - 板厚选择:推荐使用厚度为1.4毫米的PCB以确保最佳的机械固定效果。
    - 焊接工艺:推荐使用波峰焊,最高可承受温度为240°C。
    - 温度管理:注意保持工作环境温度在-65至105°C范围内,避免因过热导致损坏。

    兼容性和支持


    该连接器与AMP MODU系列其他产品兼容,并且可通过拨打 +1 800 522 6752 获取技术支持。TE公司还提供了详尽的文档和支持材料,包括产品图纸、CAD文件、技术手册等,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 焊接过程中出现虚焊现象
    2. 产品外观有划痕
    3. 接触不良
    解决方案
    1. 虚焊问题:确保焊点充分加热,采用合适的焊料和助焊剂。
    2. 划痕问题:包装运输时注意防护措施,避免物理损伤。
    3. 接触不良:检查焊点是否干净无氧化,确保接触面平整。

    总结和推荐


    综上所述,5-103169-1型连接器凭借其高可靠性、稳定的电气性能及广泛的兼容性,非常适合于各类需要高精度板级互连的应用场景。我们强烈推荐该产品给寻求高性能互连解决方案的客户。

5-103169-1参数

参数
触头镀层 - 配接
针脚数 6pin
颜色 黑色
类型 Detent Lock,Header
额定电流 3A
间距-配接 2.54mm
排数 2
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 14.73mm(长度)*10.16mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5-103169-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103169-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103169-1 5-103169-1数据手册

5-103169-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
